переключатель нагрузки 3-полюсный + Нейтраль (23124)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 23124 000AD

CAPUS^®Panel

переключатель нагрузки 3-полюсный + Нейтраль

Size 2

винт М10

400 A

N on right side

for mounting plate

BB32-400/3+N

Система

Panel

Группа продуктов	14
Подгруппа	36

Кол-во	1
EAN	4021267231248

ECLASS 6.1	27371403
ECLASS 7.1	27371403
ETIM 4.0	EC000216
ETIM 5.0	EC001040

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

номер типа: BB32-400/3P+N

Технические данные

Типоразмер:

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные IEC
Номинальный ток (IEC):	400 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	8 kV

номинальный кратковременный выдерживаемый ток I _cw (0,3 с) макс.:	12 кА
номинальная включающая способность:	10 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 243,2 Вт.

(The power dissipation at full load would be 380,0 Вт.)

Gebrauchskategorien siehe Datenblatt (unter Downloads)

Механические данные
Ш x В x Г:	249 x 165 x 246
Вес:	470,0 kg/100
Полюсность:	3-пол. + N
Mounting:	for mounting plate

фронтальная степень защиты:

IP20

Особенности клеммной техники
screw connection

N is switched leading when switched on, lagging when switched off

Application notes

passes Null when reversing

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

accessories for mounting

23945 000AD
CAPUS^®Panel
соединительные шины
with terminal compartment cover
для: BB32 400 A 3P+N
More

connection accessories

23926 000AD
подсоединительная клемма
1x 95 - 240 mm²
для: S32 400 A
More

23927 000AD
подсоединительная клемма
2x 50 - 95 mm²
для: S32 400 A
More

covers

23936 000AD
CAPUS^®Panel
крышка подсоединительного отсека
для защиты всех подсоединений, серый цвет
для: BB32 250 A / 400 A
More

further accessories

23933 000AD
CAPUS^®Panel
поворотный привод на дверь
graphite grey, without handle
with door interlock, for padlocks
для: BB32 250 A / 400 A
More

23921 000AD
контрольный контакт
1 НЗ + 1 НО, с наконечниками 6,3 х 0,8
для: S32 250 A / 400 A / 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
More

23923 000AD
cтержень, длина 300 мм
для: S32 250 A / 400 A
More

33380 000
Стержень, длина 550 мм
LTS-250/400/630, LTS-F 160/250/400
для: LTS-250/400/630, LTS-F 160/250/400
More

23958 000AD
CAPUS^®Panel

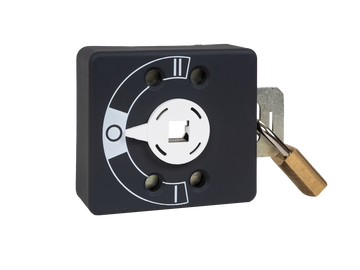

locking device for direct drive
для: S32-2
НОВЫЙ
More

https://pim.woehner.de/RU/DE/1000244037

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
