болт для ТСС-профиля

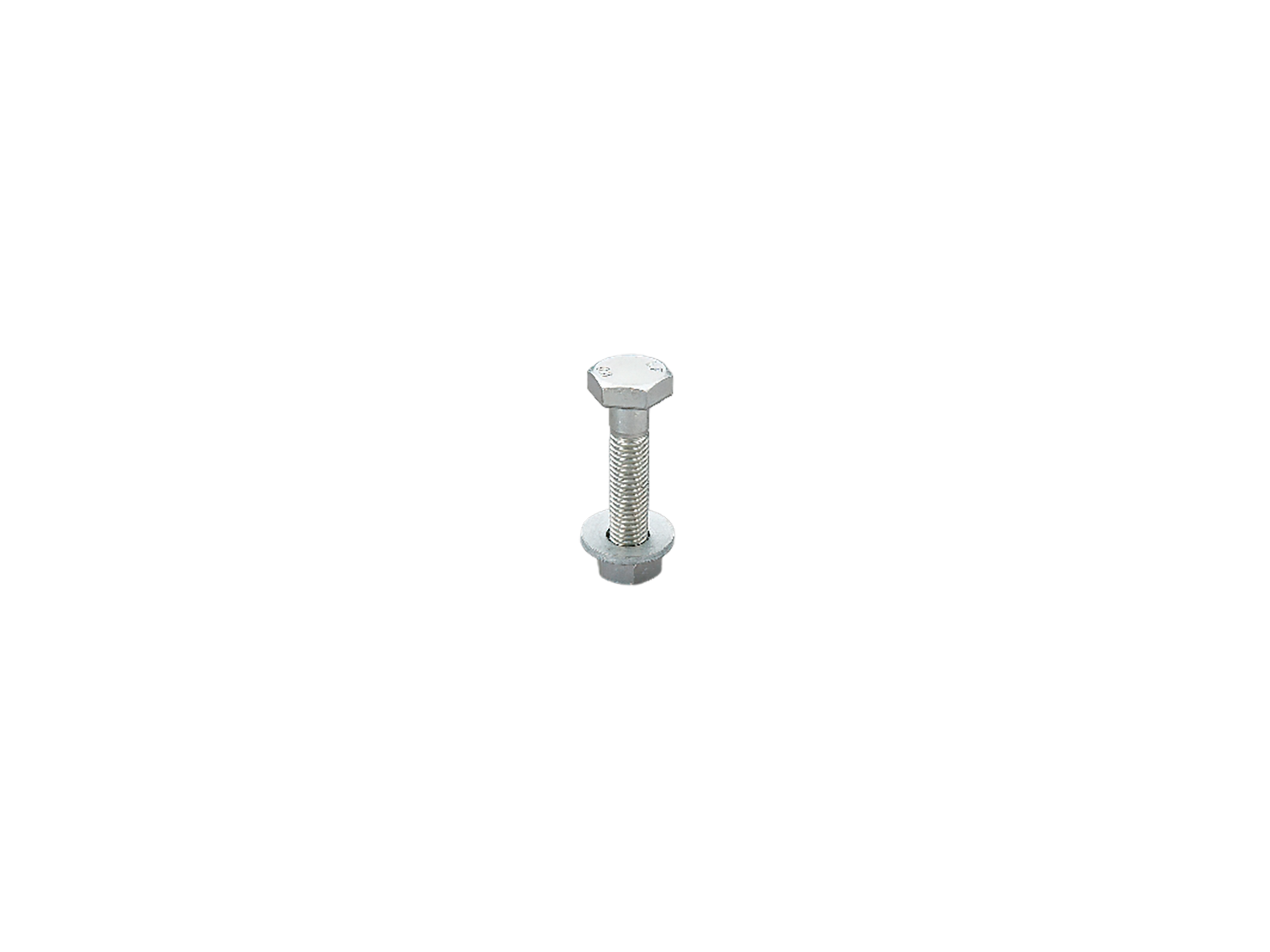

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01380 000AC

M12 x 60

Не для последующего монтажа, с гайкой и пружинной шайбой

для шин TCC section

Система

centre feed unit

Группа продуктов	07
Подгруппа	29

Кол-во	12
EAN	4021267013806

ECLASS 14.0	27371392
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Механические данные
Вес:	9,1 kg/100
для шин:	TCC section

Особенности клеммной техники
screw connection
M12
Not suitable for aluminium cables !
Клеммное окно:	M12 x 60

Свойства материала
halogen-free:	Yes

Application notes

Not suitable for aluminium cables !
Tightening torque 35 Nm
