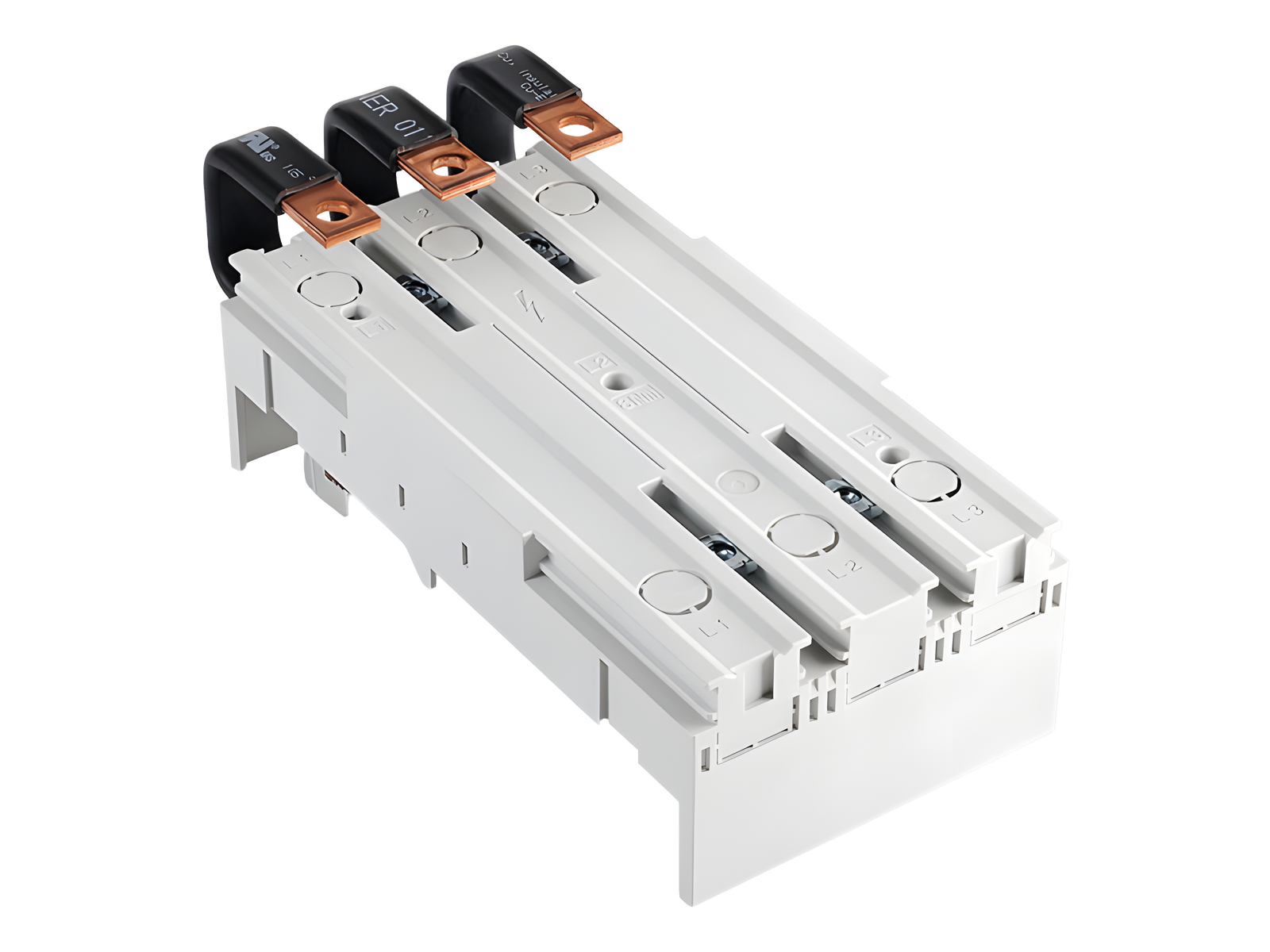

busbar adapter 250 A, 3-pole (32070000AC)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32070 000AC

EQUES 60Classic

busbar adapter 250 A, 3-pole

with laminated copper (top), with UL approval

105 x 200

phase distance 35 mm

подсоединение сверху

для ABB T3, T4, XT3, XT4 / Eaton NZM2 / Schneider Electric NSX 250 / Siemens 3VA12, 3VA20, 3VA21, 3VA22

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Группа продуктов	05
Подгруппа	36

Кол-во	1
EAN	4021267320706

ECLASS 14.0	27370304
ETIM 5.0	EC001531
ETIM 8.0	EC001531
ETIM 10.0	EC001531

Сертификация

Стандарты

IEC 61439-1:2020

Сертификация

for UL feeder circuits >250V

номер типа: EQ60-3-UL-250/105

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	250 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 22,2 Вт.

(The power dissipation at full load would be 34,6 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

min. permitted operation temperature

-40°C

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	250 A

SCCR protected max.:

65 кА

Электрические данные
SCCR:	65 kA with any DIVQ/7 circuit breaker 250 A / 480V AC 25 kA with any DIVQ/7 circuit breaker 250 A / 600V AC

Механические данные
Ш x В x Г:	105 x 200 x 35
Вес:	87,4 kg/100
Полюсность:	3-пол.
для шин:	12, 15, 20, 25, 30 x 5, 10 и профильные шины

Свойства материала
halogen-free:	Yes

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.

the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB


for UL feeder circuits >250V
