Держатель D-предохранителей, панельный монтаж (31176)

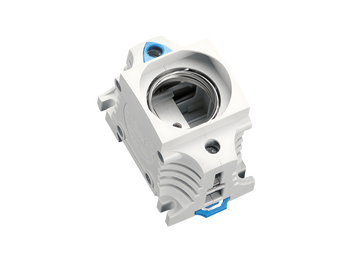

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31176 000A

TRITON®Panel

Держатель D-предохранителей, панельный монтаж

Size DIII / E 33

E 33 / 63 А / 3 полюса

С защитой от прикосновения в соотв. с DGUV V3

for mounting plate or mounting rail

Система

Panel

Группа продуктов 02
Подгруппа 24
Кол-во 3
EAN 4021267311766
ECLASS 6.1 27142103
ECLASS 7.1 27142103
ETIM 4.0 EC000094
ETIM 5.0 EC000094

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Сертификация

CCC , DNV GL

номер типа: 3313

Технические данные

для предохранителей размера: D
предохранители в соответствии со стандартом: IEC / HD 60269-3
допустимая мощность рассеивания плавкой вставки: 7 W
Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Электрические данные IEC
Номинальный ток (IEC): 63 A
номинальное напряжение (IEC) AC: 500 В
номинальное напряжение (IEC) DC: 500 В
номинальное импульсное напряжение U imp : 4 kV
одобрено с плавкими вставками рабочего класса: gG
устойчивость к короткому замыканию при защите предохранителями: 50 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 7,7 Вт.

(The power dissipation at full load would be 12,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC AC: 725 В
макс. напряжение IEC DC: 525 В

Направление подачи, указанное на изделии, должно строго соблюдаться.
as per DIN VDE 0636 Part 3011, also 690V
Механические данные
Ш x В x Г: 150 x 90 x 55
Вес: 53,8 kg/100
Полюсность: 3-пол.
Mounting: for mounting plate or mounting rail
Особенности клеммной техники
min. cross-section: 1,5 мм²
max. cross-section: 35 мм²
Not suitable for aluminium cables !


box terminal :
1,5 - 35 mm² flexible cables, directly or with wire-end ferrule,
1,5 - 10 mm² solid round cables
Md 2,4 - 3,2 Nm

(flexible cables of maximum cross-section may not fit when using wire-end ferrule)

Application notes

Not suitable for aluminium cables !
допустимая мощность рассеивания плавкой вставки: 7 W
