Линейный держатель NH предохранителей, 400 A (33707)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33707000A

QUADRON^®185Power

Линейный держатель NH предохранителей, 400 A

Типоразмер 2

Винт М12

для шин 30, 40, 60, 80, 100, 120 x 10

Система

185Power

Группа продуктов	12
Подгруппа	34

Кол-во	1
EAN	4021267337070

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

номер типа: QU185-2-O

Технические данные

для предохранителей размера:	NH 2
предохранители в соответствии со стандартом:	IEC / HD 60269-2

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Электрические данные IEC
Номинальный ток (IEC):	400 A
номинальное напряжение (IEC) AC:	690 В

номинальное импульсное напряжение U _imp:

12 kV

устойчивость к короткому замыканию при защите предохранителями:

50 кА

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:

1000 В

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 2 up to 34W power dissipation

Механические данные
Ш x В x Г:	200 x 670 x 173
Вес:	375,1 kg/100
Полюсность:	3-пол.
для шин:	30, 40, 60, 80, 100, 120 x 10

трансформатор тока может быть установлен в устройство:	ja
трансформатор тока может быть установлен в ТТ модуль:	ja

Befestigungsart:
auf gebohrter Sammelschiene anschraubbar, Durchmesser 13mm, bohrungslos mit Klemmbügel
Anschluß:
Schraubanschluß M12

Особенности клеммной техники

screw M12 : Md 30 Nm

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Принадлежности

33759000A
Крышка рукоятки
für 33706, 33707, 33708
Типоразмер 1 - 3
More

33733000A
Крышка клеммного отсека
Универсальная для HN устройств типоразмер 1 - 3 и соединений до 800 А
Типоразмер 1 - 3
More

33735000A
Рамная клемма
für Cu / Al 70 - 240 mm²
Типоразмер 1 - 3
More

33736000A
Рамная клемма
für Cu / Al 120 - 300 mm²
Типоразмер 1 - 3
More

33738000A
CrossLink® клеммный зажим
Для шинных систем с CrossLink® защитой от прикосновения
Типоразмер 1 - 3
More

33740000A
Клеммный зажим
Для шинных систем без защитных крышек
Типоразмер 1 - 3
More

33761000A

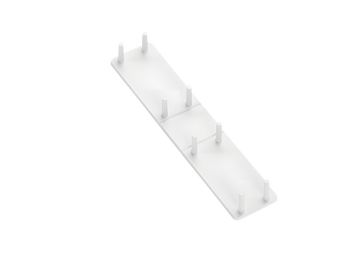

Задняя защита от прикосновения, крышка
Задняя защита для Фазы L1
More

33768000A
Держатель разъема с рейкой
Для CT соединений
Типоразмер 1 - 3
More

33769000A
Держатель для оборудования с рейками
Для контроля состояния предохранителей и СТ соединения
Типоразмер 1 - 3
More

37212000A
Трансформатор тока 200 A / 5 A
2,5 ВА / class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37213000A
Трансформатор тока 250 A / 5 A
2,5 ВА / class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37214000A
Трансформатор тока 400 A / 5 A
2,5 ВА / class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37219000A
Трансформатор тока 200 A / 5 A
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37220000A
Трансформатор тока 250 A / 5 A
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37221000A
Трансформатор тока 400 A / 5 A
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37226000A
Трансформатор тока 250 A / 5 A
2,5 ВА / class 0,5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37227000A
Трансформатор тока 400 A / 5 A
2,5 ВА / class 0,5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37232000A
Трансформатор тока 200 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37233000A
Трансформатор тока 250 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37234000A
Трансформатор тока 400 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37236000A
Трансформатор тока 250 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37237000A
Трансформатор тока 400 A / 5 A, с деклар. соответствия
2,5 ВА / class 0,5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
More

37290000A
measuring transformer 250 A / 333 mV
class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37297000A
measuring transformer 250 A / 333 mV
class 0.5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37291000A
measuring transformer 400 A / 333 mV
class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37298000A
measuring transformer 400 A / 333 mV
class 0.5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37296000A
measuring transformer 200 A / 333 mV
class 0.5
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37289000A
measuring transformer 200 A / 333 mV
class 1
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37303000A
measuring transformer 200 A / 333 mV
class 0.5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37305000A
measuring transformer 400 A / 333 mV
class 0.5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

37304000A
measuring transformer 250 A / 333 mV
class 0.5s
при использовании на шинах или в адаптерах 630 A дополнительно требуется 37900
НОВЫЙ
More

https://pim.woehner.de/RU/DE/1000158272

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
