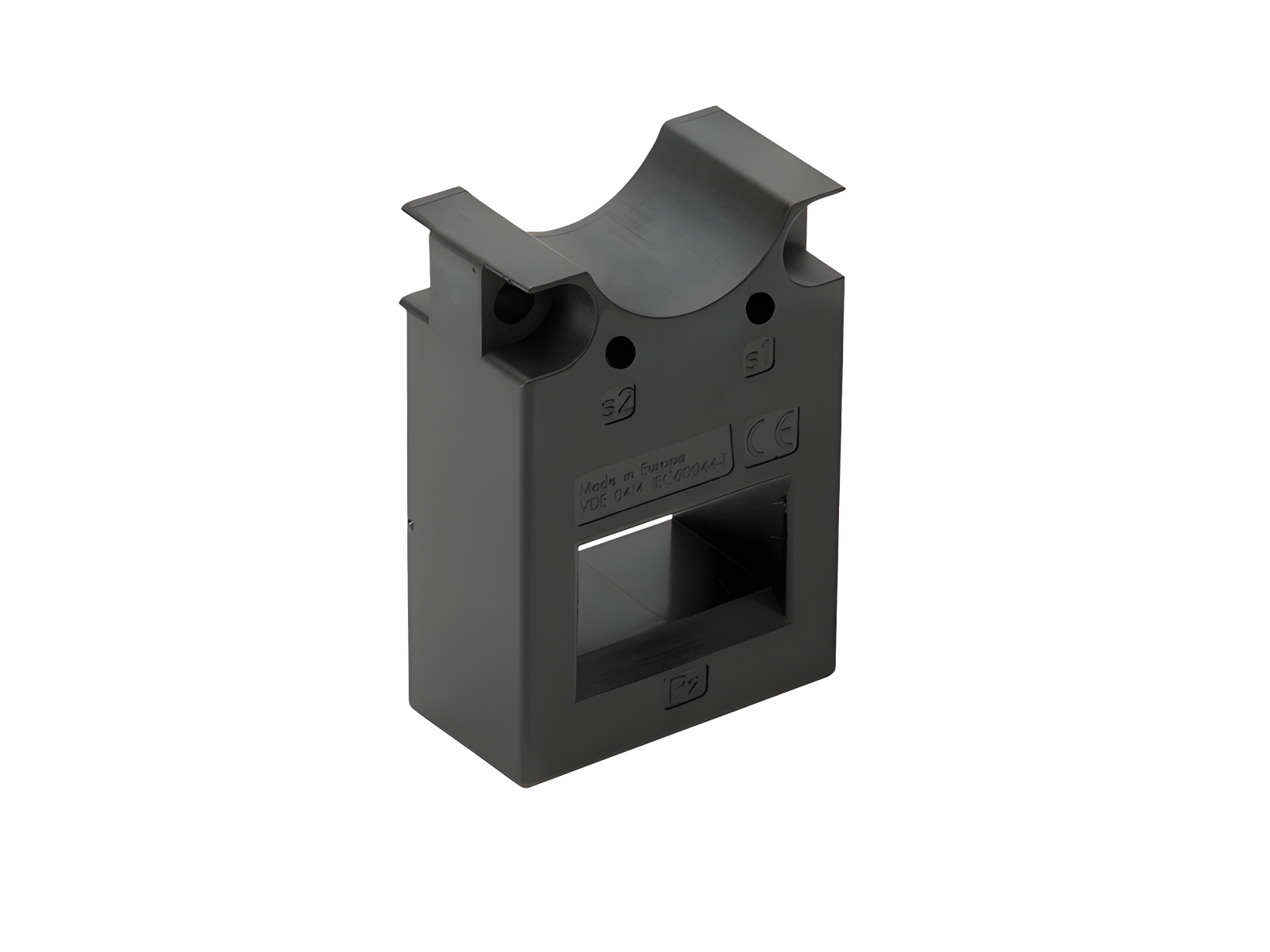

Трансформатор тока 150 A / 5 A (33744)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33744 000

Трансформатор тока 150 A / 5 A

1,5 ВА / класс 1

Типоразмер 1 - 3

Система

185Power

Группа продуктов	23
Подгруппа	05

Кол-во	1
EAN	4021267337445

ECLASS 6.1	27210902
ECLASS 7.1	27210902
ETIM 4.0	EC002048
ETIM 5.0	EC002048

Сертификация

Стандарты

IEC 61869-1:2007
IEC 61869-2:2012

Разрешение CCC: Сертификация не требуется

Технические данные

Типоразмер:

CT5

Подробности IEC
Стандарты
IEC 61869-1:2007 IEC 61869-2:2012

Электрические данные IEC
номинальный первичный ток I_pr:	150 A
вторичный номинальный ток:	5 A
вторичная номинальная полная мощность:	1.5 VA
accuracy class (current):	1
макс. рабочее напряжение U_m :	720 В
терм. кратковременный ток I _th:	9 кА
класс изоляции:	B
