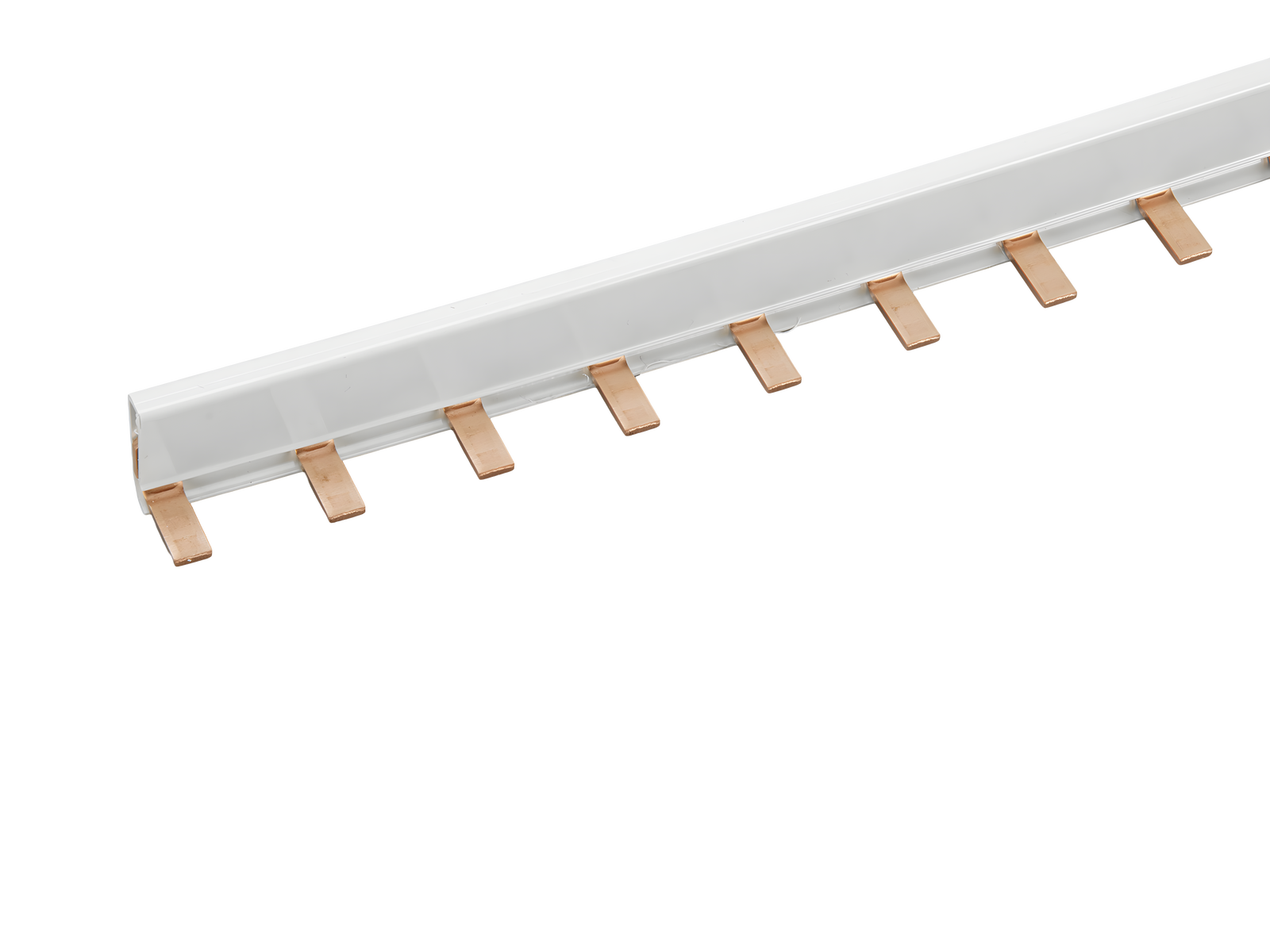

Гребенчатая шина, 1-полюсная, мостиком, шаг 27 мм (31057)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31057 000A

Гребенчатая шина, 1-полюсная, мостиком, шаг 27 мм

130 А, длина 1 м

35 mm²

Группа продуктов	06
Подгруппа	95

Кол-во	10
EAN	4021267310578

ECLASS 6.1	27371306
ECLASS 7.1	27371306
ETIM 4.0	EC000215
ETIM 5.0	EC000215

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	130 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение (IEC) DC:

1000 В

номинальное импульсное напряжение U _imp:

4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 2,2 Вт.

(The power dissipation at full load would be 3,4 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

Допустимая нагрузка по току при центральном вводе питания:

220 A

Механические данные
Ш x В x Г:	1000 x 6 x 26
Вес:	50,0 kg/100
Сечение:	35 мм²

Application notes

The insulation performance of the article depends on the installation conditions.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

connection accessories

01198 000A
Подсоединительная клемма, подсоединение спереди
25 - 95 mm²
для: 31057
More

Использование

31556 000A
SECUR^®Panel
Выключатель-разъединитель для D0-предохранителей до 63 А
С LED
1-полюсный
operator independent switching (snap-action mechanism)
for mounting rail
More

31278 000
AMBUS^®Panel
Держатель цилиндрических предохранителей, для полупроводниковых предохранителей
14 x 51 / 1P
50 A / 690 V
for mounting rail
More

31115 000
AMBUS^®Panel
Держатель цилиндрических предохранителей
14x51 / 1P
50 A / 690 V
for mounting rail
More

31135 000
AMBUS^®Panel
Держатель цилиндрических предохранителей, с LED
14 x 51 / 1P
50 A / 110 - 690 V
indication (LED) of a tripped fuse link
for mounting rail
More

31940 000
AMBUS^®Panel
Держатель цилиндрических предохранителей, с контрольным доп. контактом
14 x 51 / 1P
50 A / 690 V
for fuse links with striker pin
for mounting rail
More

31307 000A
SECUR^®Panel
Выключатель-разъединитель для D0-предохранителей до 63 А
1-полюсный
operator independent switching (snap-action mechanism)
for mounting rail
More

31303 000
CUSTO^®Panel
Держатель D0-предохранителей, панельный монтаж
E 18 / 63 A / 1P
С защитой от прикосновения
for mounting rail
More

31301 000
CUSTO^®Panel
Держатель D0-предохранителей, панельный монтаж
E 14 / 16 A / 1P
С защитой от прикосновения
for mounting rail
More

https://pim.woehner.de/RU/DE/1000073673

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
