Выключатель-разъединитель с предохранителями NH типоразмер 1, 250 A, шинный монтаж, подсоединение сверху / снизу (33194)

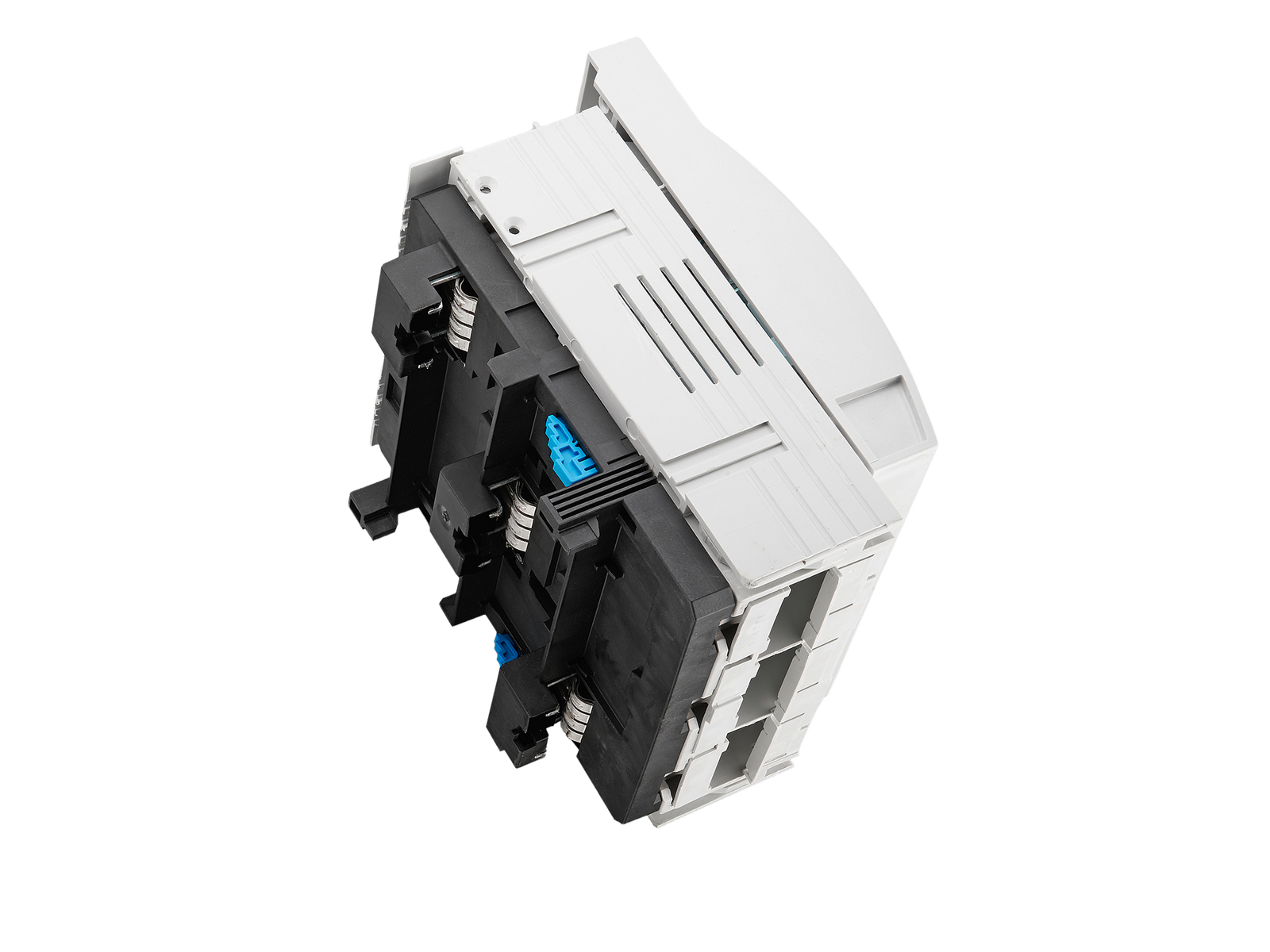

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33194 000

QUADRON®60Classic

Выключатель-разъединитель с предохранителями NH типоразмер 1, 250 A, шинный монтаж, подсоединение сверху / снизу

винт М10

Подходит для 5-полюсных шинных систем

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

больше не доступный

Система

60Classic

Преимущества продукта

Self-closing inspection holes are available in the cover.

Группа продуктов 09
Подгруппа 27
Кол-во 1
EAN 4021267331948
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

IEC (CB)

Технические данные

для предохранителей размера: NH 1
предохранители в соответствии со стандартом: IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Подробности IEC
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Электрические данные IEC
Номинальный ток (IEC): 250 A
номинальное напряжение (IEC) AC: 690 В
номинальное напряжение (IEC) DC: 440 В
номинальное напряжение изоляции U i AC: 800 В
номинальное напряжение изоляции U i DC: 500 В
номинальное импульсное напряжение U imp : 6 kV
Катагория применения AC: AC-22B (400V)
AC-23B (400V/160A)
AC-21B (690V)
AC-20B (1000V) at  pollution degree 2

visible information required if used at more than 690V AC: do not switch under load
Категория применения DC: DC specifications: 2 current paths (L1,L3) in series
DC-20B (440 V)
DC-20B (1000V) at pollution degree 2

visible information required if used at more than 440V DC: do not switch under load
cond. short-circuit current with fuses (AC): 80 kA / 690 V
одобрено с плавкими вставками рабочего класса: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 16,6 Вт.

(The power dissipation at full load would be 26,0 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC DC: 800 В
A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.
Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.
Degree of protection IP30 at front, degree of protection near terminal depends on installation
Механические данные
Ш x В x Г: 184 x 220 x 129
Вес: 357,0 kg/100
Полюсность: 3-пол.
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
фронтальная степень защиты: IP30
Особенности клеммной техники
screw connection
M10
screw drive: SW16

Application notes

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.
допустимая мощность рассеивания плавкой вставки: 23 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

Принадлежности

connection accessories

33145 000
Призматическая клемма, двойная, для медных кабелей
2x 35 - 70 mm²
для: QCB-NH1, QCS-NH1, QCS-320
More

33163 000
Подсоединение хомутом для медных проводников
70 - 150 mm²
для: QCB-NH2, LTS-F 400, LTS 630
More

33166 000
Призматическая клемма, одинарная, для медных кабелей
35 - 150 mm²
QCB-NH1, QCS-NH1, QCS-320
для: QCB-NH1, QCS-NH1, QCS-320
More

covers

33142 000
Крышка для кабельных наконечников, установка вверху / внизу
для: QCB-NH1, QCS-NH1, QCS-320
More

33152 000
Декоративная рамка, одинарная
215 x 330
Типоразмер 1
More

33155 000
Перегородка для рукоятки
for NH fuse-switch disconnector size 1-3
Для защиты ручки сзади
More

33917 000
Контрольный контакт
Перекидной контакт 250 В AC / 5 A, 30 В DC / 4 A
QUADRON®60Classic, QUADRON®Panel типоразмер 1
More

33918 000
Дугогасительная камера
Модифицированный корпус для более высокой категории использования
Для QCB-NH1
More

further accessories

33157 000
Блокиратор крышки
Для опломбирования или навесного замка с дужкой 4 -7 мм
Типоразмер 1 - 3
More
