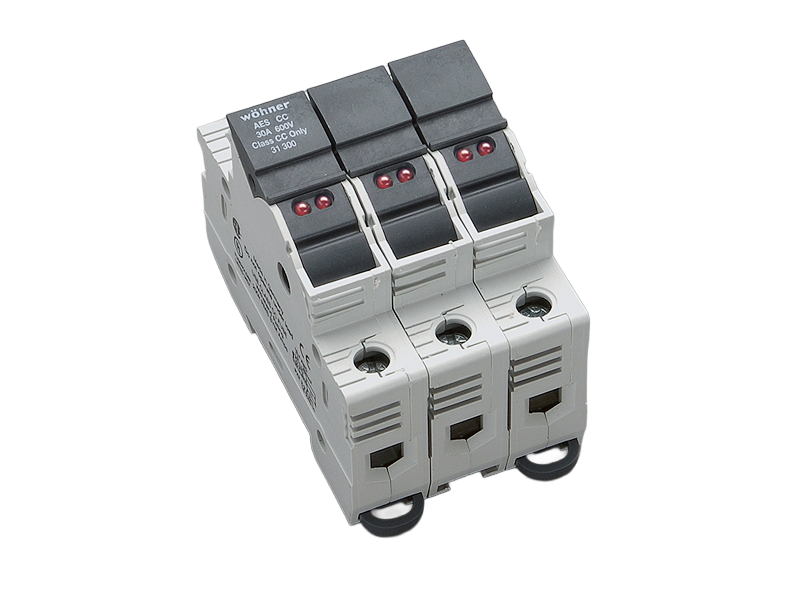

Держатель цилиндрических предохранителей, с LED (31300)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31300000

AMBUS®Panel

Держатель цилиндрических предохранителей, с LED

Class CC / 3P

30 A / 600 В

indication of a released fuse link

for mounting rail

Система

Panel

Преимущества продукта

large clamping range, also for two identical conductors (adjacent)
holder for label
with indicator for tripped fuse
any polarity for DC voltage

Группа продуктов 17
Подгруппа 07
Кол-во 4
EAN 4021267313005
ECLASS 6.1 27142190
ECLASS 7.1 27142190
ETIM 4.0 EC002705
ETIM 5.0 EC002705

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J

UL 4248-1

UL 4248-4

Сертификация

CSA , UL , CCC

for UL feeder circuits >250V

номер типа: AESCC

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 6225-01 https://directories.csa-international.org

CCC certificate: 21107299296

Технические данные

для предохранителей размера: Class CC
предохранители в соответствии со стандартом: UL 248-4
допустимая мощность рассеивания плавкой вставки: 4 W
Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system J
Электрические данные IEC
мин. рабочее напряжение AC: 110 В
мин. рабочее напряжение DC: 110 В

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,6 Вт.

(The power dissipation at full load would be 0,9 Вт.)

indicator light
operating voltage range: 110 - 600 V AC / DC
Подробности UL
Стандарты
UL 4248-1
UL 4248-4
for UL feeder circuits >250V
suitable for field-installed conductors
Электрические данные UL
номинальный ток (UL): 30 A
номинальное напряжение (UL) AC: 600 В
мин. рабочее напряжение AC: 110 В
номинальная частота (UL): 50 / 60 Hz
номинальное напряжение (UL) DC: 600 В
мин. рабочее напряжение DC: 110 В
SCCR: 200 кА
Механические данные
Ш x В x Г: 54 x 81 x 58
Вес: 18,5 kg/100
Полюсность: 3-пол.
Mounting: for mounting rail
степень защиты: IP20
фронтальная степень защиты: IP20
Особенности клеммной техники
cage clamp connection
screw drive: PZ2
wire stripping: 11 мм
min. cross-section: 0,75 мм²
max. cross-section: 25 мм²
Md min.: 2,0 Nm
Md max.: 2,5 Nm
Not suitable for aluminium cables !

min. cross-section UL: AWG 18
max. cross-section UL: AWG 4


for applications acc. to IEC / EN :
1 wire :
Cu 0,75 - 25 mm²
2 wires (of same cross-section) :
Cu 0,75 - 10 mm²
flexible cables, directly or with wire-end ferrule
(flexible cables of max. cross-section may not fit when using wire-end ferrule)
Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

for applications acc. to UL / CSA :
only Cu cables acc. to UL 486E 60°C/75°C
1 wire :
AWG 18 - AWG 8, Class B, Md 2,0 -2,5 Nm / 18 - 22 lb.in.
AWG 6 - AWG 4, Class C, Md 2,5 - 3,0 Nm / 22 - 26 lb.in.
2 wires (of identical cross-section) :
AWG 18 - AWG 8, Class B, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.
AWG 6, Class C, Md 2,0 - 2,5 Nm / 18 - 22 lb.in.

Application notes

Not suitable for aluminium cables !

Справочная информация

The indicator light signals that the fuse has tripped, but only when the closed fuse-holder is under voltage.
допустимая мощность рассеивания плавкой вставки: 4 W
for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

connection accessories

31549000
Гребенчатая шина, 3-полюсная, мостиком, шаг 18 мм
100 A, длина 1 м
25 mm²
More

31550000
Подсоединительная клемма, подсоединение спереди
6 - 35 mm²
для: 31549, 31561
More

сопутствующие продукты

31297000
AMBUS®Panel
Держатель цилиндрических предохранителей
Class CC / 3P
30 A / 600 В
More
