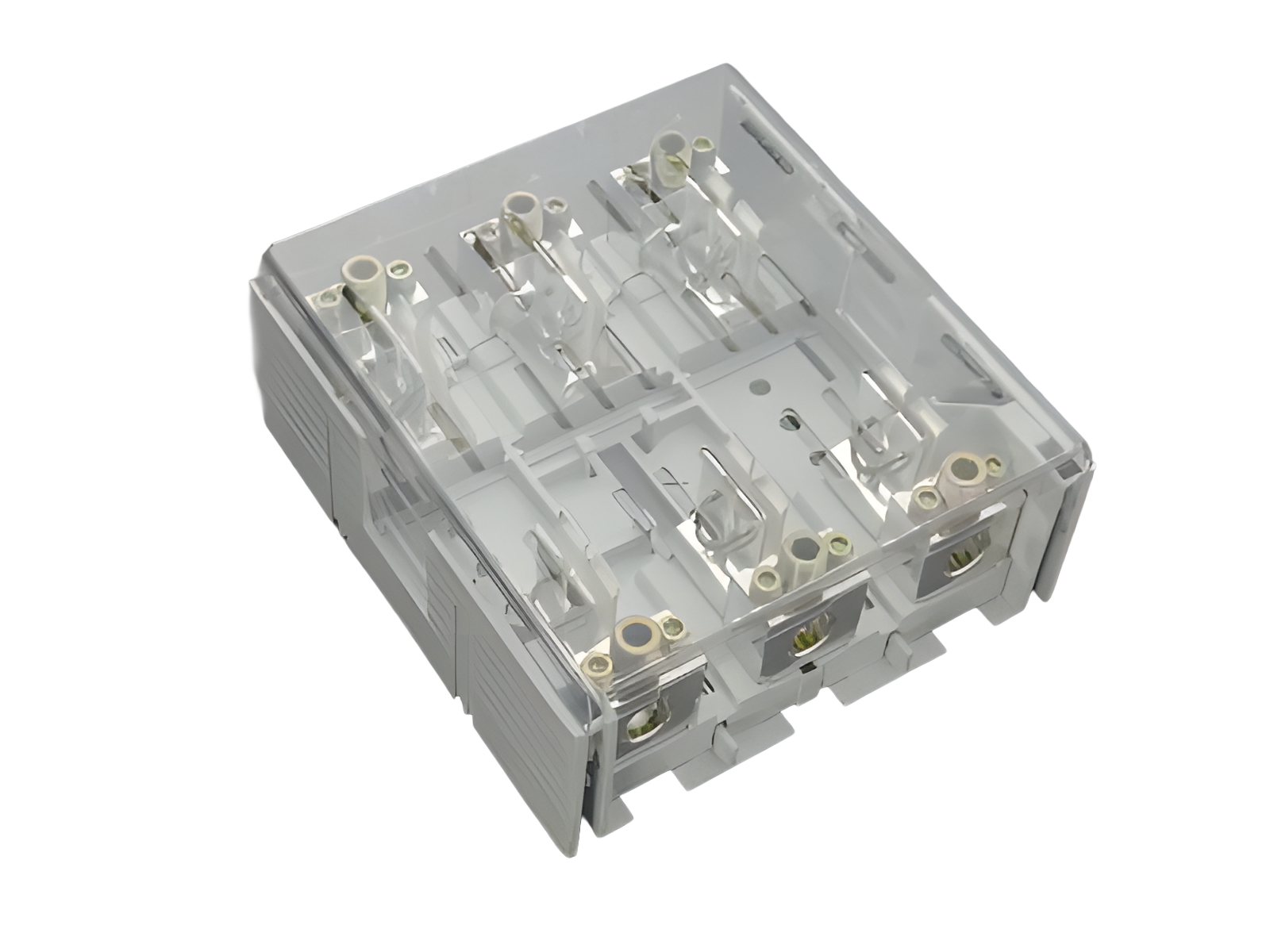

Держатель цилиндрических предохранителей (33308)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33308 000

QUADRON^®Panel

Держатель цилиндрических предохранителей

Class J / 3 полюса, клемма 300 мм²

400 A / 600 В (54x181)

for mounting plate

Система

Panel

Группа продуктов	16
Подгруппа	15

Кол-во	1
EAN	4021267333089

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002705
ETIM 5.0	EC002705

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016, Fuse system H

UL 4248-8

UL 4248-1

Сертификация

CSA , UL

for UL feeder circuits >250V

номер типа: JC400

UL file: E230163, UL category (for USA): IZLT https://www.ul.com

UL file: E230163, UL category (for Canada): IZLT7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Технические данные

для предохранителей размера:	Class J 400 A
предохранители в соответствии со стандартом:	UL 248-8
допустимая мощность рассеивания плавкой вставки:	38 W

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016, Fuse system H

Электрические данные

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 9,5 Вт.

(The power dissipation at full load would be 14,8 Вт.)

for Class J fuses 225 - 400A as per UL 248-8 (54x181)

Подробности UL
Стандарты
UL 4248-8 UL 4248-1

for UL feeder circuits >250V
suitable for field-installed conductors

Электрические данные UL
номинальный ток (UL):	400 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz
номинальное напряжение (UL) DC:	600 В
for wires UL:	Cu 75°C

SCCR:

200 кА

Механические данные
Ш x В x Г:	256 x 267 x 133
Вес:	672,0 kg/100
Полюсность:	3-пол.
Mounting:	for mounting plate

Особенности клеммной техники
Not suitable for aluminium cables !

min. cross-section UL:	AWG 4
max. cross-section UL:	MCM 600
for wires UL:	Cu 75°C

tunnel terminal with hole of 23,0 mm diameter acc. to IEC / EN : 16 - 240 (300) mm² flexible cables, directly or with wire-end ferrule, solid and stranded round cables, Md 38 - 40 Nm (flexible cables of maximum cross-section may not fit when using wire-end ferrule) acc. to UL : AWG 4 - MCM 600 stranded cables Class B acc. to UL 486E 336 - 355 lb.in.

Application notes

Not suitable for aluminium cables !
Shock protection through push-on covers.

допустимая мощность рассеивания плавкой вставки:	38 W


for UL feeder circuits >250V

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

fuse links

03224 000A
Предохранитель 250 A
-Mersen-
600 V AC, fast acting
Class J, 54x181
More

03225 000A
Предохранитель 300 A
-Mersen-
600 V AC, fast acting
Class J, 54x181
More

03226 000A
Предохранитель 350 A
-Mersen-
600 V AC, fast acting
Class J, 54x181
More

03227 000A
Предохранитель 400 A
-Mersen-
600 V AC, fast acting
Class J, 54x181
More

03238 000
Предохранитель 250 A
-Mersen-
600 V AC, time delay
Class J, 54x181
More

03239 000
Предохранитель 300 A
-Mersen-
600 V AC, time delay
Class J, 54x181
More

03240 000
Предохранитель 350 A
-Mersen-
600 V AC, time delay
Class J, 54x181
More

03241 000
Предохранитель 400 A
-Mersen-
600 V AC, time delay
Class J, 54x181
More

сопутствующие продукты

33311 000
QUADRON^®60Classic
Держатель предохранителей Class J для установки на шины, подсоединение сверху / снизу
Для предохранителей Class J 225 - 400 A (54x181)
3-полюсный, рамная клемма
connection top or bottom
для шин: 30 x 10 и профильные шины
More

https://pim.woehner.de/RU/DE/1000050212

Find your contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
