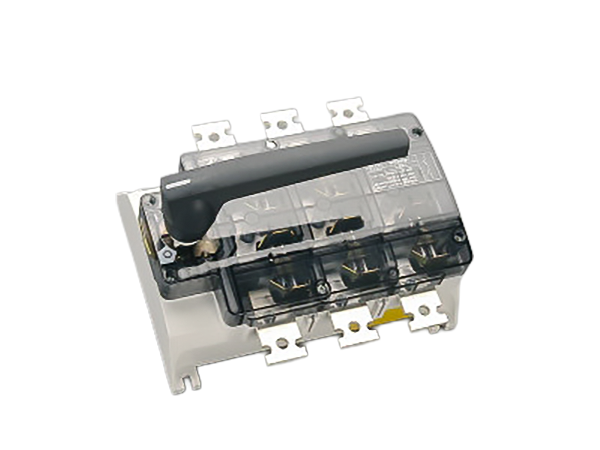

На фотографии может быть изображена аналогичная статья.
Арт.: 33335 000
CAPUS Panel
выключатель-разъединитель нагрузки 3-полюсный
Винт M10, ручка серая
630 A
for mounting plate
ERGON-500
stock sale
date of phase-out: 30.06.2026
Поклонник: 23005000AD
Система
Panel
Преимущества продукта
double-breaking main contacts,
visible separation sections,
user-independent switching,
assembly and connection material contained in scope of delivery
| Группа продуктов | 14 |
| Подгруппа | 09 |
| Кол-во | 1 |
| EAN | 4021267333355 |
| ECLASS 14.0 | 27371403 |
| ETIM 5.0 | EC000216 |
| ETIM 8.0 | EC000216 |
| ETIM 10.0 | EC000216 |
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Сертификация
IEC (CB)
номер типа: LTS-630
Тип EAC: LTS
| Подробности IEC | |
| Стандарты | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 630 A |
| номинальное напряжение (IEC) AC: | 500 В |
| номинальное напряжение изоляции U i AC: | 1000 В |
| номинальное импульсное напряжение U imp : | 12 kV |
| Катагория применения AC: | AC-23 B (500V) AC-22 B (500V) AC-21 B (500V) |
| одобрено с плавкими вставками рабочего класса: | gG |
| номинальный кратковременный выдерживаемый ток I cw (1,0 с) макс.: | 15 кА |
| номинальная включающая способность: | 30 кА |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 81,3 Вт.
(The power dissipation at full load would be 127,0 Вт.)
| Mechanical lifespan (switching operations) 7000 rated short-circuit making capacity 30kA |
|
| conv. therm. current in housing 630 A, horizontal installation (adjacent poles) encapsulated 504 x 378 x 302 mm 630 A, vertical installation (poles beneath each other) encapsulated 500 x 500 x 300 mm |
|
| Shock protection at front with terminal space cover IP40 |
| Механические данные | |
| Ш x В x Г: | 270 x 237 x 197 |
| Вес: | 546,0 kg/100 |
| Полюсность: | 3-пол. |
| Mounting: | for mounting plate |
| степень защиты: | IP20 |
| Особенности клеммной техники | |
| screw connection | |
| M10 | |
| Md min.: | 25,2 Nm |
| Md max.: | 30,8 Nm |
| lam. Cu width: | 20 - 40 mm |
| lam. Cu thickness: | 5 - 10 mm |
| Свойства материала | |
| halogen-free: | Yes |
|
When installing a cover, the switch-disconnector on the housing must not be closed, the safety instructions for the Emergency Stop switch must be observed. |
|
33164
000
Подсоединение хомутом для медных проводников
120 - 240 mm²
для: QCB-NH2, LTS-F 400, LTS 630
More
33367
000
Зажимная клемма, одинарная, для медных и алюминиевых проводников
120 - 240 mm²
для: LTS-F 400, LTS 630
More
33351
000
Крышка подсоединительного отсека
Для защиты всех подсоединений, серый цвет
LTS-400/630, LTS-F 250/400
More
33342
000
поворотный привод на дверь
graphite grey, without handle
without door interlock
для: LTS-250/400/630 LTS-F 160/250/400
More
33345
000
поворотный привод на дверь
graphite grey, without handle
with door interlock, for padlocks
для: LTS-250/400/630 LTS-F 160/250/400
More
33347
000
Контрольный контакт
1 НЗ + 1 НО, с наконечниками 6,3 х 0,8
LTS, LTS-F
More
33380
000
Стержень, длина 550 мм
LTS-250/400/630, LTS-F 160/250/400
для: LTS-250/400/630, LTS-F 160/250/400
More
23923
000AD
cтержень, длина 300 мм
для: S32 250 A / 400 A
More
