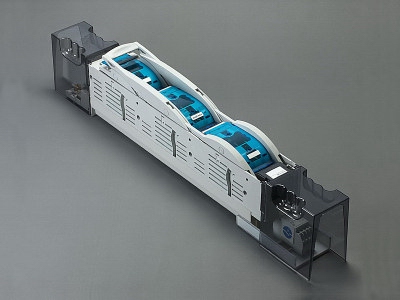

Линейный выключатель-разъединитель с предохранителями 400 A

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 33288 000

Винт М10, с контролем состояния предохранителей

Типоразмер 2

больше не доступный

Преимущества продукта

Self-closing inspection holes are available in the cover.
Strips are equipped with arc chambers.
Cover can be locked in closed condition.

Electronic fuse monitoring:
operating current principle, optionally with latching properties (latches without bridge X1-X2)
device display:
green LED = intact fuses
red LED = fuse tripped, cover position up

Группа продуктов	12
Подгруппа	54

Кол-во	1
EAN	4021267332884

ETIM 5.0

EC001046

Сертификация

Стандарты

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Сертификация

IEC (CB) , CCC

номер типа: SLS2

CCC certificate: 2004010302117259

Технические данные

допустимая мощность рассеивания плавкой вставки:	34 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Типоразмер:	NH 2

Подробности IEC
Стандарты
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Электрические данные IEC
Номинальный ток (IEC):	400 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	4 kV

Катагория применения AC:

AC-23 B (400V)

cond. short-circuit current with fuses (AC):	100 kA / 690 V
одобрено с плавкими вставками рабочего класса:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 42,9 Вт.

(The power dissipation at full load would be 67,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

max. permitted operation temperature

55°C

Electronic fuse monitoring: nominal voltage: 3AC 400V nominal frequency: 50...40Hz switch contact: 2 changeover switches, max. AC 250V, AC15 closer 3A, opener 1A rated surge voltage: 4kV pollution degree: 2
Degree of protection IP30 at front, degree of protection near terminal depends on installation

Механические данные
Ш x В x Г:	99 x 908 x 195
Вес:	650,0 kg/100

Conductor connection, fuse monitoring:
2 x 2.5mm² solid DIN 46 288 or
2 x 1.5mm² braid with ferrule
DIN 46 228-1/-2/-3

Особенности клеммной техники
screw connection
M10
Md min.:	30,0 Nm
Md max.:	35,0 Nm

Application notes

A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such.

допустимая мощность рассеивания плавкой вставки:	34 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
