Держатель NH предохранителей для монтажа на шины, 630 A (03790)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 03790000

Держатель NH предохранителей для монтажа на шины, 630 A

Винт, крепление к шине болтом

Типоразмер 3 / 1 полюс

Система

100Energy

Группа продуктов 10
Подгруппа 36
Кол-во 3
EAN 4021267037901
страница каталога 2015 : 3.3
ECLASS 6.1 27142106
ECLASS 7.1 27142106
ETIM 4.0 EC000067
ETIM 5.0 EC000067

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Сертификация

EAC

Тип EAC: NH

Технические данные

для предохранителей размера: NH 3
предохранители в соответствии со стандартом: IEC / HD 60269-2
допустимая мощность рассеивания плавкой вставки: 60 W
Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016
Электрические данные IEC
Номинальный ток (IEC): 630 A
номинальное напряжение (IEC) AC: 690 В
номинальное напряжение (IEC) DC: 440 В
номинальное импульсное напряжение U imp : 6 kV
The insulation performance of the article depends on the installation conditions.
устойчивость к короткому замыканию при защите предохранителями: 50 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 29,2 Вт.

(The power dissipation at full load would be 45,7 Вт.)

Дополнительные данные IEC

Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.
макс. напряжение IEC AC: 800 В
макс. напряжение IEC DC: 800 В
for fuse links IEC 60269-2 / DIN VDE 0636-201 size 3 up to 60W power dissipation
Механические данные
Ш x В x Г: 80 x 198 x 133
Вес: 45,9 kg/100
Полюсность: 1-пол.

Type of fastening: can be screwed onto drilled busbar,
connection screw:
screw connection M12, 28 - 32Nm torque

Особенности клеммной техники
Not suitable for aluminium cables !

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD symbol 2D DXF

| Размерный эскиз

| декларация соответствия ЕС

| Declaration of conformity UKCA

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

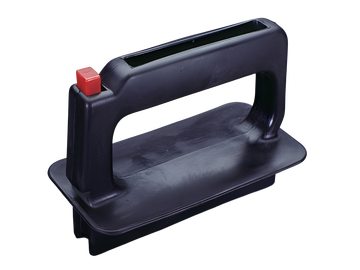

03502000
Ручка-экстрактор для NH предохранителей
Без рукава
Типоразмер 000 - 3
More

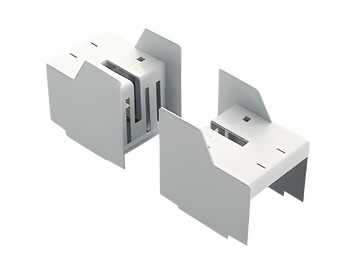

03794000
Защитная крышка из двух частей
Для держателя NH предохранителей
Типоразмер 3
More

79449000
Крышка рукоятки
Для держателя NH предохранителей
NH 1 - 3
More
