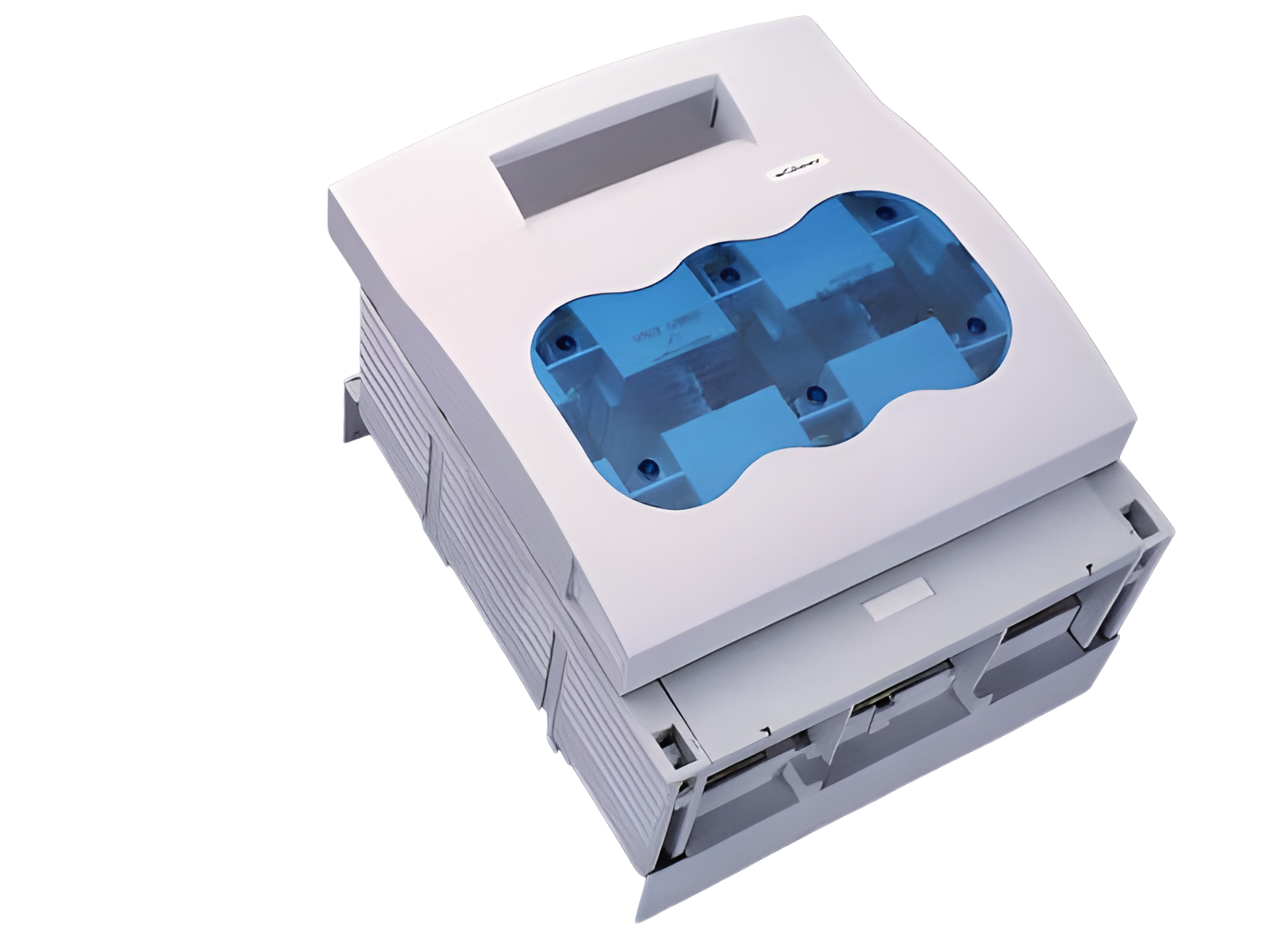

На фотографии может быть изображена аналогичная статья.
Арт.: 33603000
QUADRON®60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 3, 630 A, шинный монтаж
Винт М12
connection top or bottom
для шин 12, 20, 30 x 10 и профильные шины
Система
60Classic
Преимущества продукта
Disconnectors are equipped with arc chambers.
The shock protection is split into 2 for safe connection of the conductors.
Self-closing inspection holes are available in the cover.
| Группа продуктов | 09 |
| Подгруппа | 33 |
| Кол-во | 1 |
| EAN | 4021267336035 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Сертификация
IEC (CB) , UL , CCC , DNV GL
for UL feeder circuits >250V
номер типа: LTS-3
| для предохранителей размера: | NH 3 |
| предохранители в соответствии со стандартом: | IEC / HD 60269-2 |
| допустимая мощность рассеивания плавкой вставки: | 48 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Подробности IEC | |
| Стандарты | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 630 A |
| номинальное напряжение (IEC) AC: | 690 В |
| номинальное напряжение (IEC) DC: | 440 В |
| номинальное напряжение изоляции U i AC: | 800 В |
| номинальное напряжение изоляции U i DC: | 500 В |
| номинальное импульсное напряжение U imp : | 6 kV |
| Катагория применения AC: | AC-23B (400V) AC-22B (690V) AC-21B (690V) AC-20B (1000V) at pollution degree 2 visible information required if used at more than 690V AC: do not switch under load |
| Категория применения DC: | DC specifications: 2 current paths (L1,L3) in series DC-22B (440 V) DC-21B (440 V) DC-20B (1000V) at pollution degree 2 visible information required if used at more than 440V DC: do not switch under load |
| cond. short-circuit current with fuses (AC): | 100 kA / 690 V (500 A) |
| 80 kA / 500 V (630 A) | |
| одобрено с плавкими вставками рабочего класса: | gG |
| номинальный выдерживаемый пиковый ток I pk макс.: | 35.2 кА |
| номинальный кратковременный выдерживаемый ток I cw (1,0 с) макс.: | 15.1 кА |
| Icw approved with: | Trennmesser |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 38,4 Вт.
(The power dissipation at full load would be 60,0 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| макс. напряжение IEC DC: | 800 В |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich. |
|
| Degree of protection IP30 at front, degree of protection near terminal depends on installation |
| Подробности UL | |
| Стандарты | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Электрические данные UL | |
| номинальный ток (UL): | 600 A |
| номинальное напряжение (UL) AC: | 600 В |
| номинальная частота (UL): | 50 / 60 Hz |
| SCCR: | 100 кА |
| Механические данные | |
| Ш x В x Г: | 256 x 300 x 160 |
| Вес: | 756,0 kg/100 |
| Полюсность: | 3-пол. |
| для шин: | 12, 20, 30 x 10 и профильные шины |
| фронтальная степень защиты: | IP30 |
Type of fastening: patented click mechanism
| Особенности клеммной техники | |
| screw connection | |
| M12 | |
| screw drive: | SW18 |
| Md min.: | 35,0 Nm |
| Md max.: | 40,0 Nm |
|

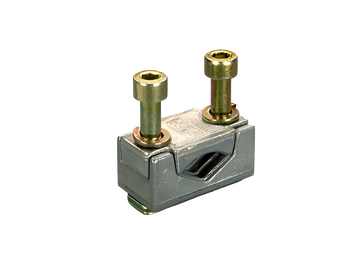

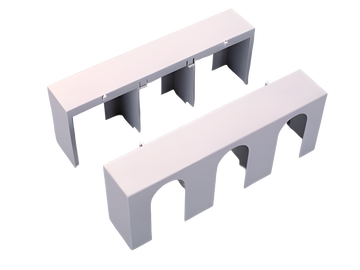

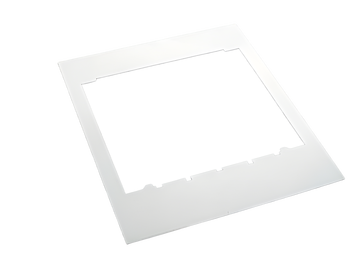

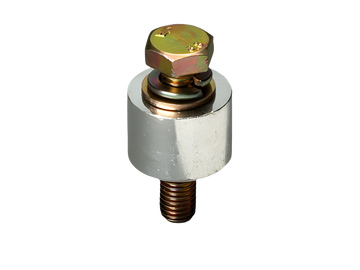

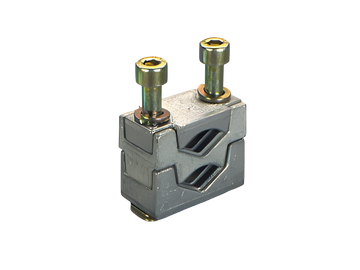

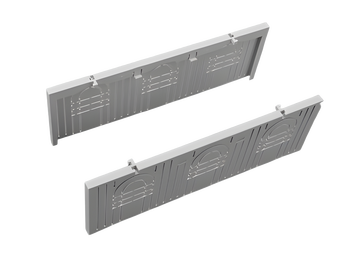

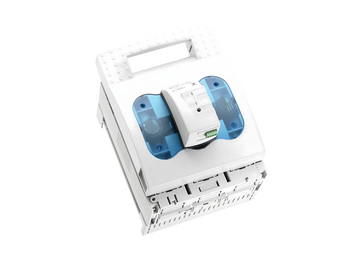

Accessories: |
|
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
| допустимая мощность рассеивания плавкой вставки: | 48 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
