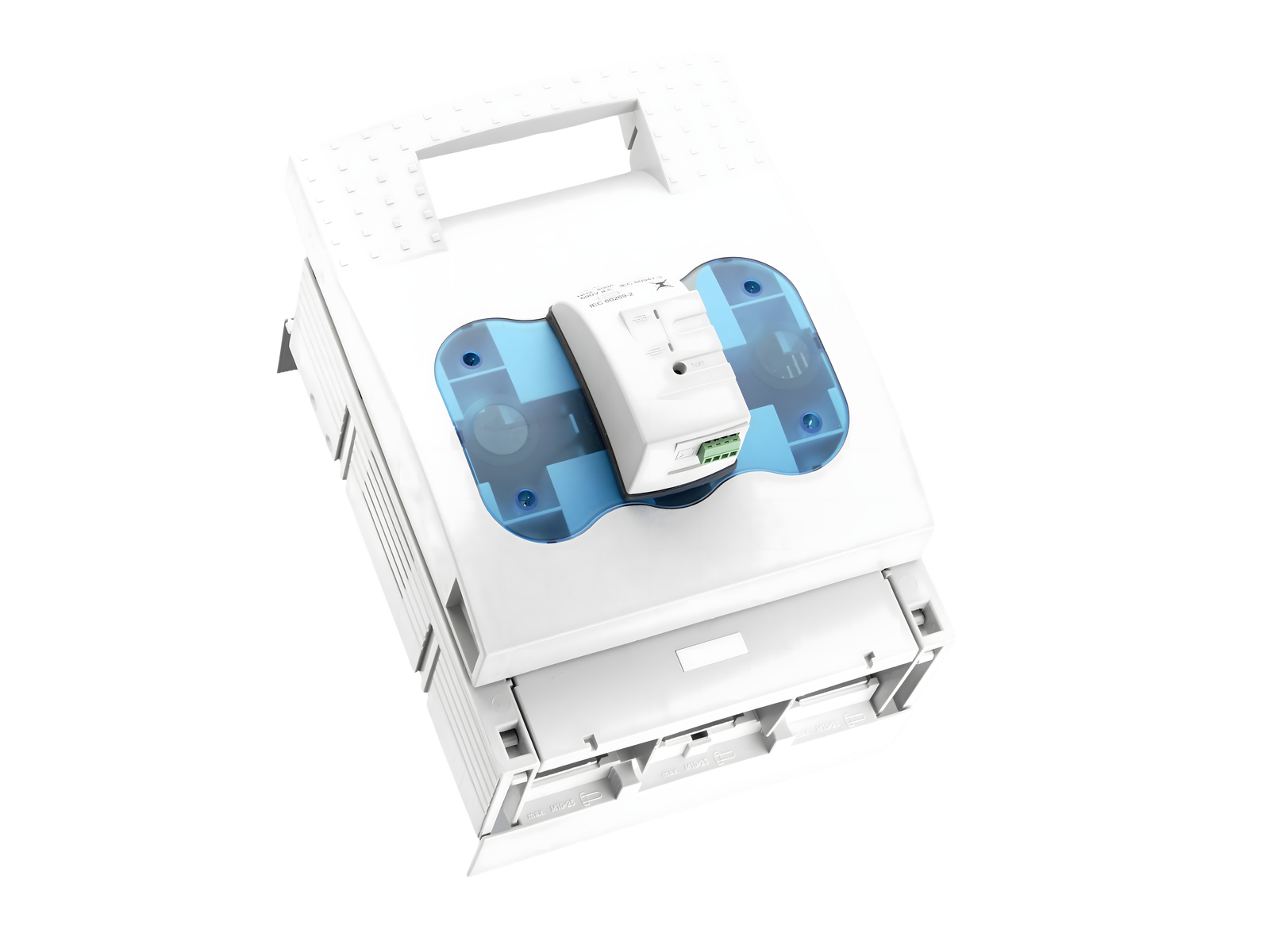

На фотографии может быть изображена аналогичная статья.
Арт.: 33326 000
QUADRON 60Classic
Выключатель-разъединитель с предохранителями NH типоразмер 2, 400 A, шинный монтаж
Винт М10
with electronic fuse monitoring
connection top or bottom
для шин 12, 20, 30 x 10 и профильные шины
Система
60Classic
Преимущества продукта
Disconnectors are equipped with arc chambers.
The shock protection is split into 2 for safe connection of the conductors.
| Группа продуктов | 09 |
| Подгруппа | 31 |
| Кол-во | 1 |
| EAN | 4021267333263 |
| ECLASS 14.0 | 27142108 |
| ETIM 5.0 | EC001040 |
| ETIM 8.0 | EC001040 |
| ETIM 10.0 | EC001040 |
Стандарты
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Сертификация
IEC (CB) , UL , CCC , DNV GL
for UL feeder circuits >250V
номер типа: LTS-2
Тип EAC: NH
| для предохранителей размера: | NH 2 |
| предохранители в соответствии со стандартом: | IEC / HD 60269-2 |
| live grip lugs required: | Yes |
| допустимая мощность рассеивания плавкой вставки: | 34 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Подробности IEC | |
| Стандарты | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 400 A |
| номинальное напряжение (IEC) AC: | 690 В |
| номинальное напряжение (IEC) DC: | 250 В |
| номинальное напряжение изоляции U i AC: | 800 В |
| номинальное напряжение изоляции U i DC: | 250 В |
| номинальное импульсное напряжение U imp : | 6 kV |
| Катагория применения AC: | AC-22B (690V/ 400A) AC-22B (800V/ 200A) AC-23B (690V/ 315A) AC-23B (500V/ 400A) |
| cond. short-circuit current with fuses (AC): | 50 kA / 690 V |
| одобрено с плавкими вставками рабочего класса: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 28,8 Вт.
(The power dissipation at full load would be 45,0 Вт.)
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| макс. напряжение IEC AC: | 725 В |
| макс. напряжение IEC DC: | 262 В |
| further utilisation category AC (IEC 60947-3): | AC-20B (1000V) at pollution degree 2 visible information required if used at more than 690V AC: do not switch under load |
| further utilisation category DC (IEC 60947-3): | DC specifications: 2 current paths (L1,L3) in series DC-22B (440V) DC-21B (440V) DC-20B (1000V) at pollution degree 2 visible information required if used at more than 440V DC: do not switch under load |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. |
| min. permitted operation temperature | -40°C |
| max. permitted operation temperature | 55°C |
| for fuse links IEC 60269-2-1 (I) / DIN VDE 0636-201 size 2 up to 34W power dissipation, with grip lugs under voltage | |
| Schutzart IP30 frontseitig, im Anschlussbereich vom Einbau abhängig Elektronische Sicherungsüberwachung: - Zur Erkennung von Sicherungsausfällen mit Bemessungsspannung AC 100V bis AC 690V - Keine Hilfsenergie erforderlich; Versorgung über Netzspannung - Hilfskontakte potentialfrei - LED- Blinkmelder (rot/grün) - Testtaster - Weitere Informationen unter Downloads / Datenblatt |
| Подробности UL | |
| Стандарты | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Электрические данные UL | |
| номинальный ток (UL): | 400 A |
| номинальное напряжение (UL) AC: | 600 В |
| номинальная частота (UL): | 50 / 60 Hz |
| SCCR: | 100 кА |
| Механические данные | |
| Ш x В x Г: | 210 x 288 x 185 |
| Вес: | 572,0 kg/100 |
| Полюсность: | 3-пол. |
| для шин: | 12, 20, 30 x 10 и профильные шины |
| фронтальная степень защиты: | IP30 |
| Особенности клеммной техники | |
| screw connection | |
| M10 | |
| screw drive: | SW16 |
| Md min.: | 30,0 Nm |
| Md max.: | 35,0 Nm |
| Свойства материала | |
| halogen-free: | No |
| A fuse-combination unit acc. to IEC 60947-3 can only be operated at a higher voltage than its rated voltage, if it is used as a fuse-disconnector without breaking capacity, up to its max. rated insulation voltage and labelled as such. | |
| live grip lugs required: | Yes |
| допустимая мощность рассеивания плавкой вставки: | 34 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
