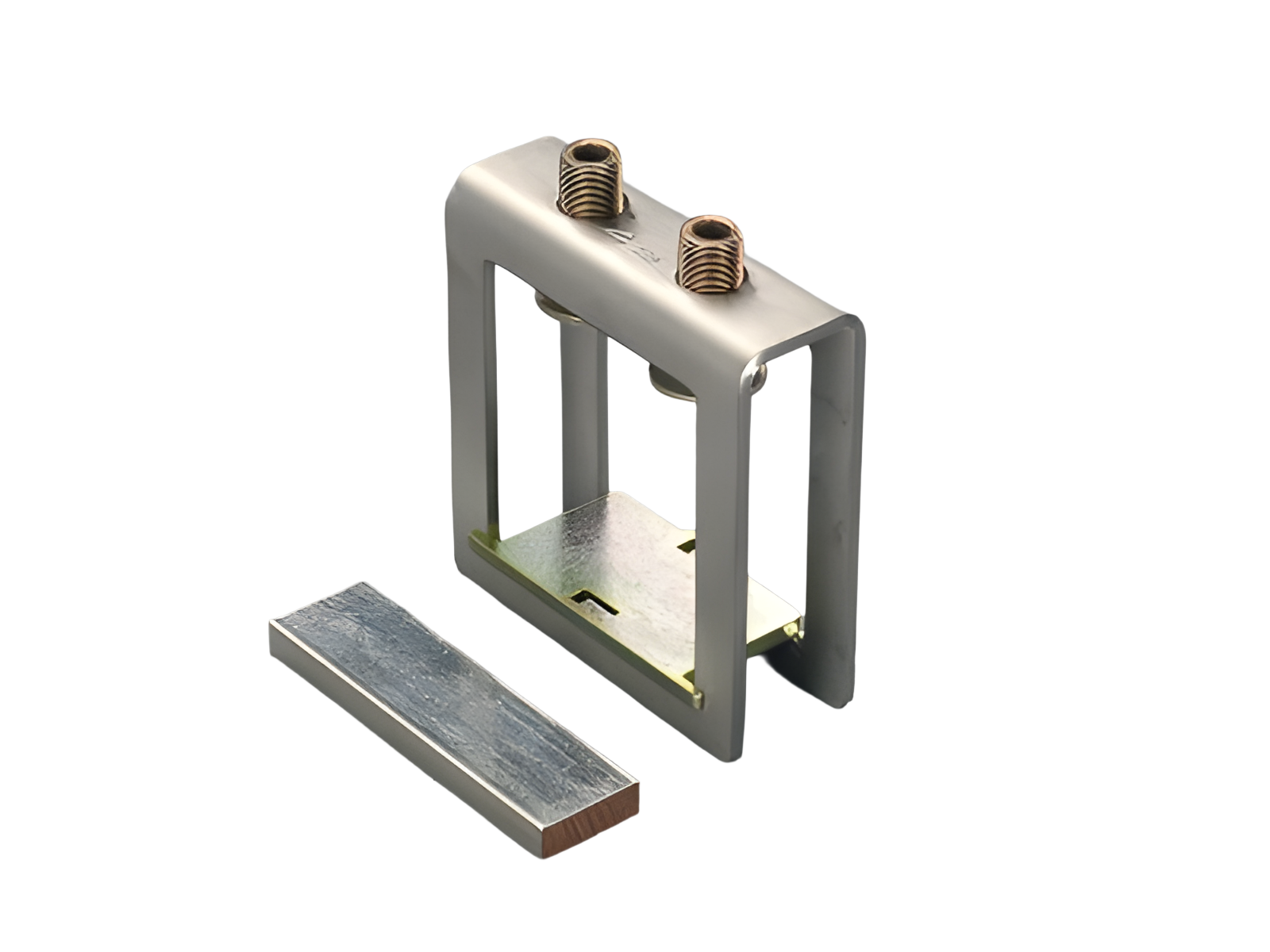

Профильная клемма (01934)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01934000

CRITO^®

Профильная клемма

800 - 1600 mm²

Клеммное окно 81 x 20-42

для шин Двойная Т-образная профильная шина

Система

60Classic, centre feed unit

Преимущества продукта

also rigid copper busbars can be connected if they are installed without mechnical tension

Группа продуктов	07
Подгруппа	30

Кол-во	3
EAN	4021267019341

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

CSA , UL , DNV GL

номер типа: H81.2

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	1600 A
номинальное напряжение (IEC) AC:	690 В

номинальный выдерживаемый пиковый ток I _pk макс.:

101 кА

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC AC:	1000 В
макс. напряжение IEC DC:	1500 В
Допустимая нагрузка по току при центральном вводе питания:	2 500 A

Подробности UL
Стандарты
UL 508

Электрические данные UL
номинальный ток (UL):	1800 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

SCCR:

25 кА

Механические данные
Ш x В x Г:	112 x 45 x 118
Вес:	101,1 kg/100
для шин:	Двойная Т-образная профильная шина

In order to comply with the required air section as per UL508a, a suitable shrouding must be used.

Особенности клеммной техники
min. cross-section:	630 мм²
max. cross-section:	1 600 мм²
Клеммное окно:	81 x 20 - 42
Not suitable for aluminium cables !

terminal space 81 x 20-42 2 terminal screws M12

Application notes

Not suitable for aluminium cables !
The insulation performance of the article depends on the installation conditions.
Справочная информация	3 terminals are needed for a 3-pole connection. Insert separators when connecting laminated copper busbars in parallel.

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Размерный эскиз

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

01554000
Защитный профиль, для 3-полюсных систем
Монтаж спереди, длина 1,1 м, для держателя 01136
3 x 190 x 1100
More

01555000
Защитный профиль
Сверху / снизу, длина 1,1 м, для держателей 01136 или 01137
3 x 109 x 1100
More

01136000
Комплект держателей для защитного профиля
для 3-полюсных шинных систем
Комплект, состоящий из левого и правого держателя, для профиля 01554, 01555 и 01417
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

01417000
Защитный профиль
Сверху / снизу, перф., длина 1,1 м, для держателей 01136 или 01137
3 x 118 x 1100
More
