Изолятор (05784)

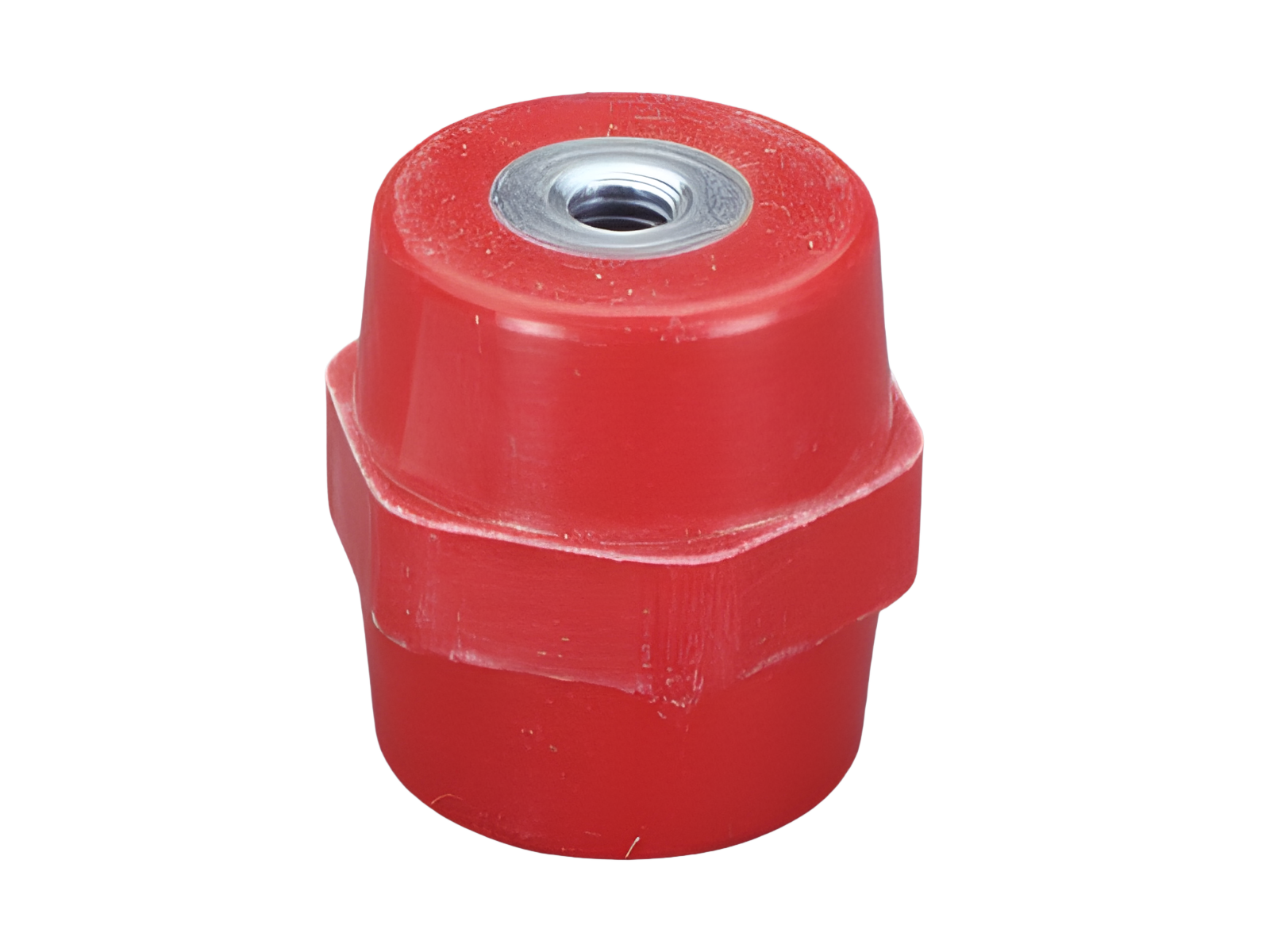

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 05784 000

Изолятор

С резьбовым отверстием с двух сторон, размер ключа 40

M10 x 40

Группа продуктов	06
Подгруппа	89

Кол-во	20
EAN	4021267057848

ETIM 5.0	EC001166
ETIM 8.0	EC001166

Сертификация

Стандарты

IEC 61439-1:2020

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	2000 В

номинальное напряжение (IEC) DC:

2000 В

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

min. permitted operation temperature	-40
max. permitted operation temperature	130

Механические данные
Ш x В x Г:	40 x 40 x 40
Вес:	10,8 kg/100

Особенности клеммной техники
female thread
M10

Свойства материала
halogen-free:	Yes

Application notes

The installation of the insulator is required on a flat surface on both sides. The fixing screw must be fixed on both surfaces. The installation on a non-flat mounting surface leads to inadmissible tensions which could cause damages to the insulator.

no data
