Шина 15 x 5 (01619)

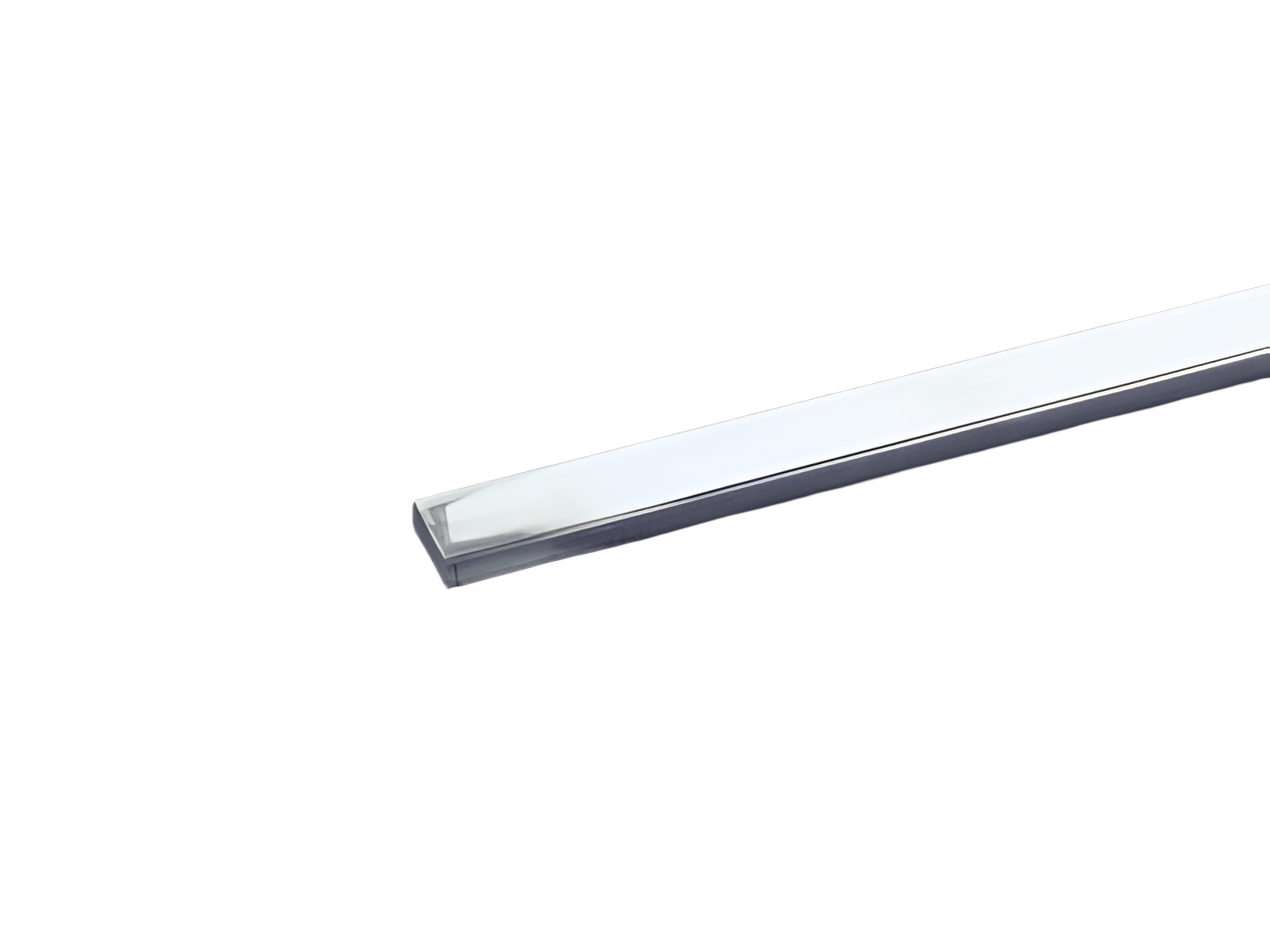

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01619 000

Шина 15 x 5

material: copper Cu-ETP (No. CW004A) acc. to EN 13601 (99.9% copper), strength class R300 (300 N/mm²)

Длина 2,40 m, луженая

Система

60Classic

Преимущества продукта

Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.

Группа продуктов	06
Подгруппа	82

Кол-во	1
EAN	4021267016197

ECLASS 6.1	27370303
ECLASS 7.1	27370303
ETIM 4.0	EC001522
ETIM 5.0	EC001522

Сертификация

Стандарты

IEC 61439-1:2020

Сертификация

DNV GL

номер типа: 15x5

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 25,6 Вт.

(The power dissipation at full load would be 40,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

current at 30 K

250 A

Механические данные
Ш x В x Г:	2400 x 15 x 5
Вес:	160,6 kg/100
Сечение:	75 мм²

Edge radius 0.5

Application notes

Please respect the insulation characteristics of the busbar support for your application.

see product description of the used busbar support
