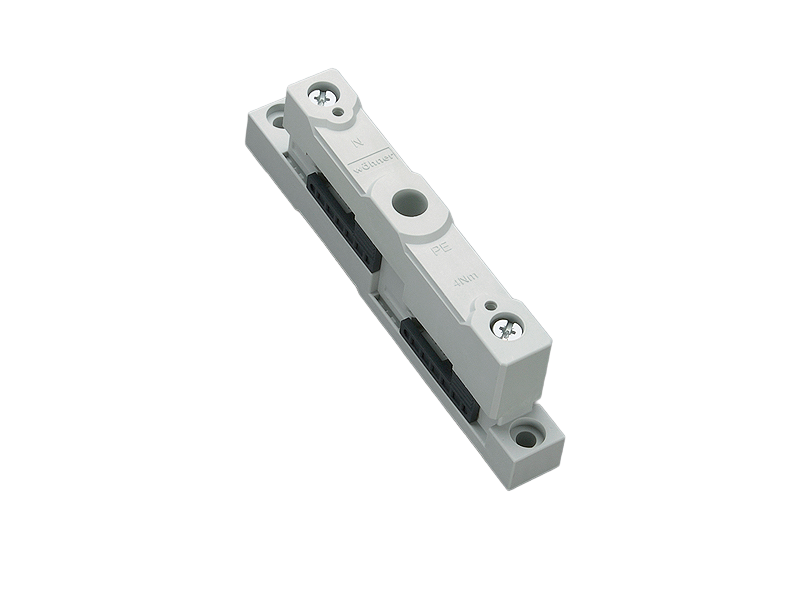

Шинодержатель Земля / Нейтраль (01356)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01356000

Шинодержатель Земля / Нейтраль

2-полюсный, может устанавливаться отдельно

для шин 12, 15, 20, 25, 30 x 5, 10

Система

60Classic

Преимущества продукта

With external screw holes, can also be used as centre support
5 / 10mm depth balancing possible, N-PE connection easy to make

Группа продуктов	06
Подгруппа	06

Кол-во	10
EAN	4021267013561

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: S356-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

номинальная частота (IEC):

50 / 60 Hz

номинальное напряжение изоляции U _i AC:	1000 В
номинальное импульсное напряжение U _imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

1500 В

UL :
SCCR = 14 kA (Schienenträger im Abstand von 400 mm)

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Электрические данные UL
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

Механические данные
Ш x В x Г:	20 x 164 x 50
Вес:	9,5 kg/100
Полюсность:	2-пол.
для шин:	12, 15, 20, 25, 30 x 5, 10
