Шинный адаптер 250 A (32168)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32168000

EQUES^®60Classic

Шинный адаптер 250 A

Клеммы 35 - 120 мм² вверху

110 x 320

подсоединение сверху

для шин 12, 15, 20, 25, 30 x 5, 10 и профильные шины

Система

60Classic

Преимущества продукта

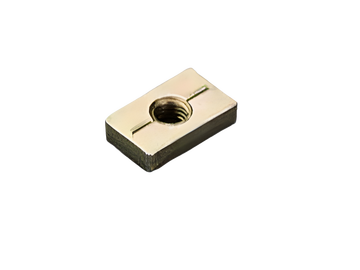

Movable fastening rails with M4 slide nuts for safe mounting of the switching devices.

Группа продуктов	05
Подгруппа	36

Кол-во	1
EAN	4021267321680

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

CSA , UL , DNV GL

номер типа: 60250

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	250 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

номинальный выдерживаемый пиковый ток I _pk макс.:

55.8 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 22,2 Вт.

(The power dissipation at full load would be 34,6 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

макс. напряжение IEC DC:

800 В

Подробности UL
Стандарты
UL 508

Электрические данные UL
номинальный ток (UL):	250 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

SCCR unprotected max.:	10 кА
	3 cycles (without OPD) @ 600 V AC

Механические данные
Ш x В x Г:	110 x 320 x 101
Вес:	160,4 kg/100
Полюсность:	3-пол.
для шин:	12, 15, 20, 25, 30 x 5, 10 и профильные шины
