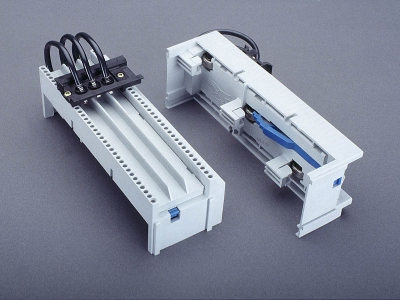

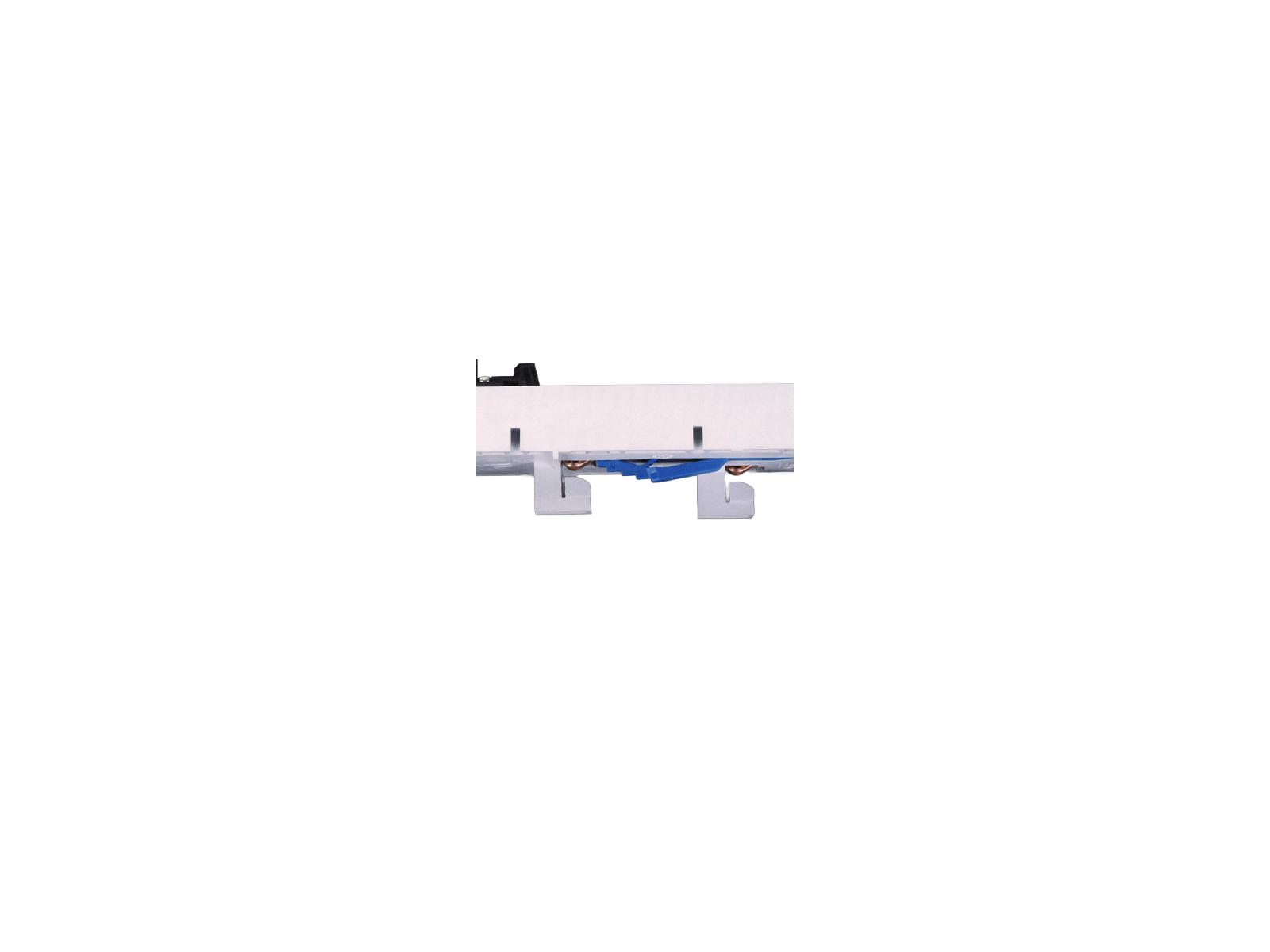

Адаптер 63 А, 1 DIN-рейка

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 32607 000

Адаптер 63 А, 1 DIN-рейка

63 x 182

больше не доступный

Поклонник: 32456000

Система

60Classic

Преимущества продукта

Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.

Группа продуктов	05
Подгруппа	24

Кол-во	4
EAN	4021267326074

ETIM 5.0

EC001531

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

CSA

номер типа: 6063

Тип EAC: EQ

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
Номинальный ток (IEC):	63 A
номинальное напряжение (IEC) AC:	690 В

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

Подробности UL
Стандарты
UL 508

Электрические данные UL
номинальный ток (UL):	63 A
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

Механические данные
Ш x В x Г:	63 x 182 x 60
Вес:	27,4 kg/100
Полюсность:	3-пол.

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.
For safe mechanical and electrical connection of all commercially available switchgear to the busbar system, with option to hold free leads, can be offset in the 5mm grid.

Links (Prices, CAD data)

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

CAD data WSCAD

Загрузки

| Основная техническая информация

| инструкциa по сборке

| CAD symbol 2D DXF

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1
