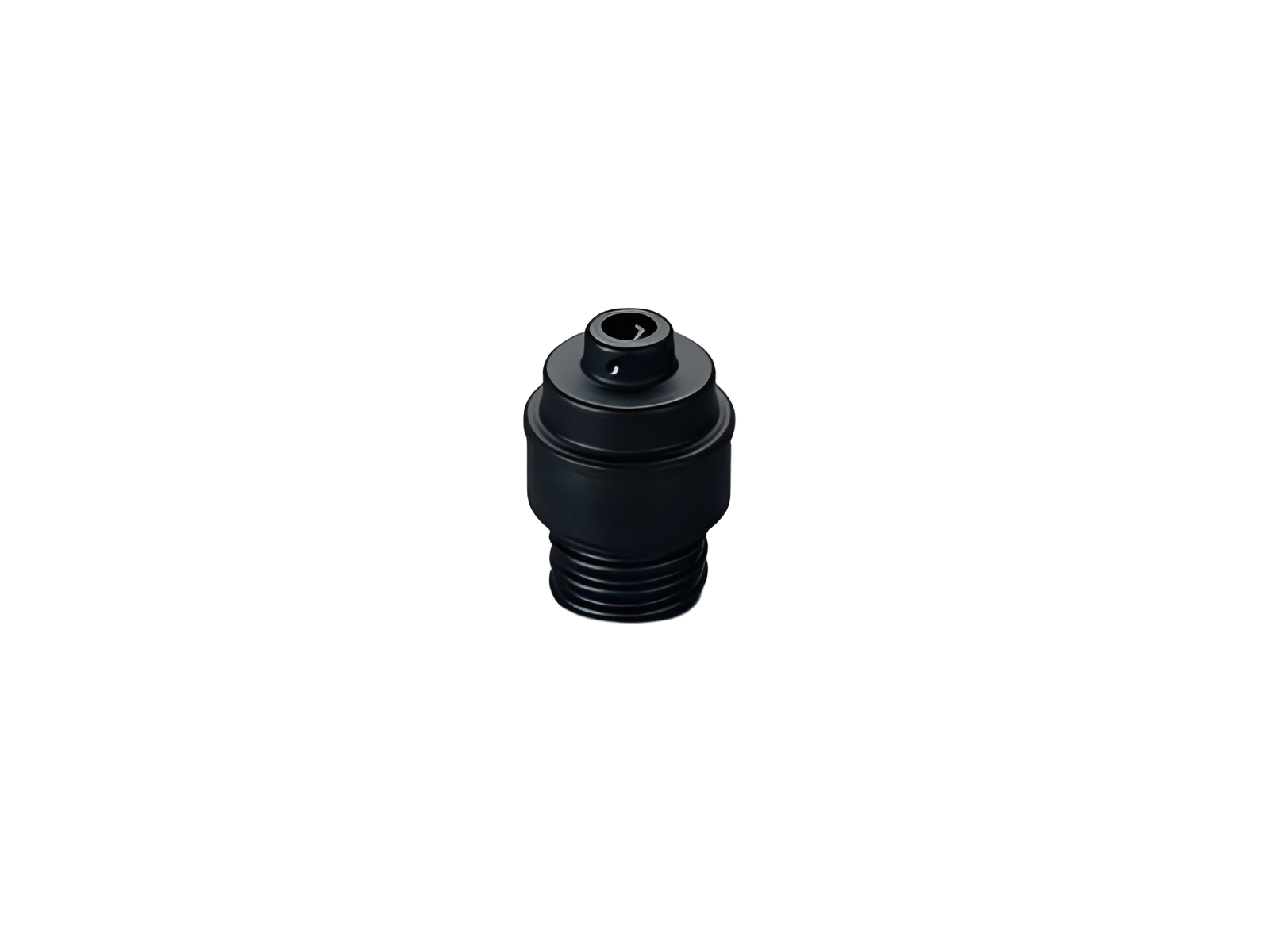

Колпачок D02, версия “Поставщик электроэнергии” (31904)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 31904000

Колпачок D02, версия “Поставщик электроэнергии”

400 V

E 18

Группа продуктов	22
Подгруппа	05

Кол-во	36
EAN	4021267319045

ECLASS 6.1	27142115
ECLASS 7.1	27142115
ETIM 4.0	EC001643
ETIM 5.0	EC001643

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Технические данные

Типоразмер:

D02 / E 18

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Электрические данные IEC
номинальное напряжение (IEC) AC:	400 В

номинальное напряжение (IEC) DC:

250 В

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Механические данные
Вес:	1,1 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D PDF

| CAD model 3D STP

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Принадлежности

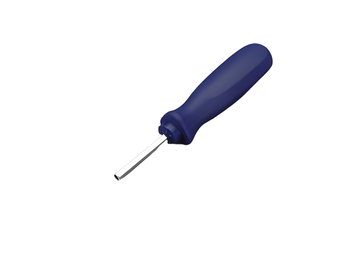

31907000
Ключ для колпачков
Версия Поставщик электроэнергии для D и D0
More

Использование

01058000
CUSTO^®60Classic
Держатель D0-предохранителей, шинный монтаж, 36 мм
E 18 / 3 полюса
для шин: 12, 15, 20, 25, 30 x 10 и профильные шины
More

01492000
CUSTO^®60Classic
Держатель D0-предохранителей, шинный монтаж, 27 мм
E 18 / 3 полюса
для шин: 12, 15, 20, 25, 30 x 10 и профильные шины
More

01498000
CUSTO^®60Classic
Держатель D0-предохранителей, шинный монтаж, 36 мм
С дистанционной проставкой
E 18 / 3 полюса
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

31936000
CUSTO^®60Classic
Держатель D0-предохранителей, шинный монтаж, 36 мм
E 18 / 63 A
С защитой от прикосновения
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

31554000
CUSTO^®30Compact
Держатель D0-предохранителей, шинный монтаж, 36 мм
E 18 / 63 A
С защитой от прикосновения
для шин: 12 x 5, 10
More

31935000
CUSTO^®60Classic
Держатель D0-предохранителей, шинный монтаж, 27 мм
E 18 / 63 A
С защитой от прикосновения
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

01647000
CUSTO^®60Classic
Держатель D0-предохранителей, шинный монтаж, 27 мм
E 18 / 3 полюса
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More
