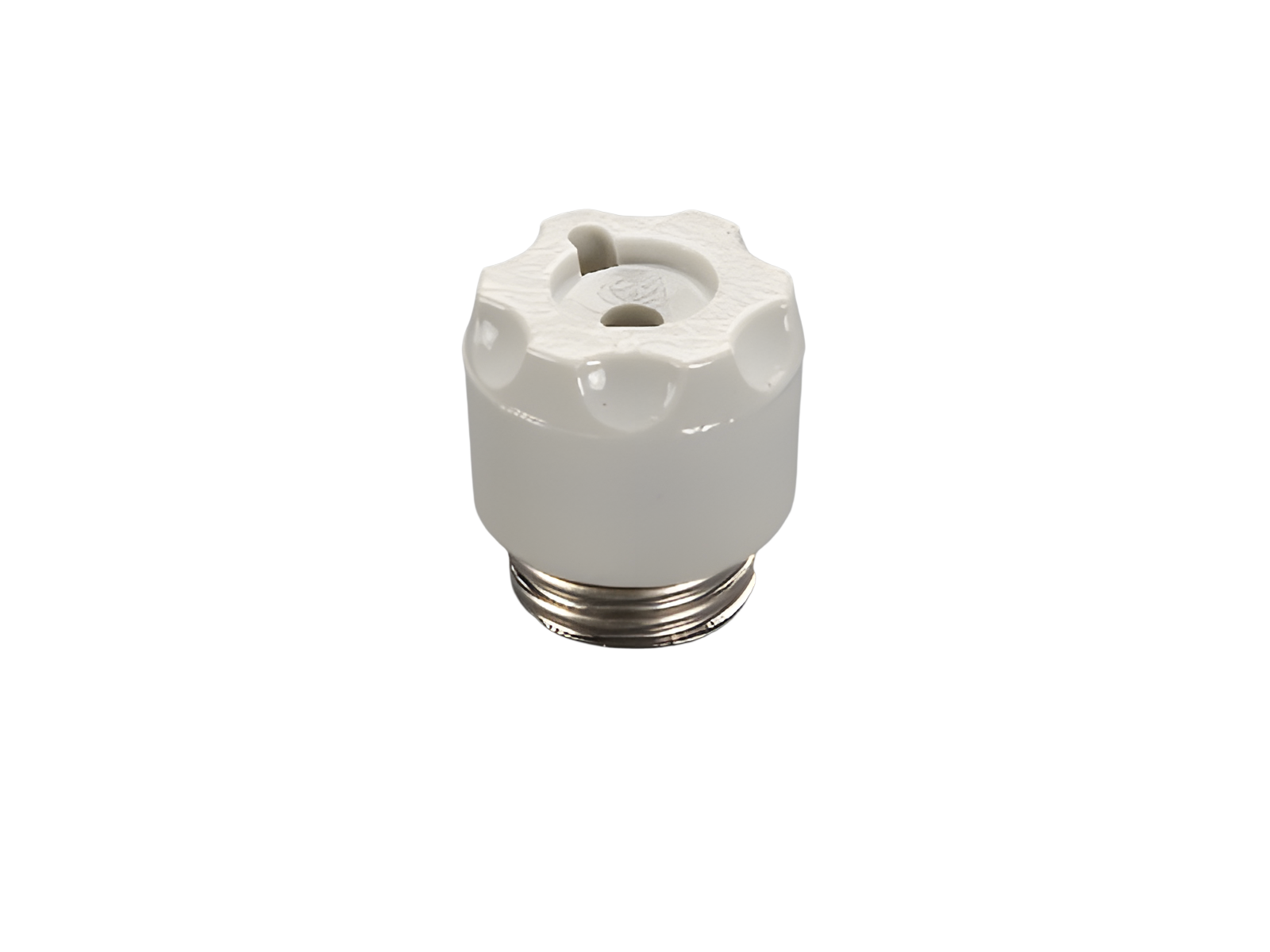

D резьбовая крышка, керамика (01100)

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01100000

D резьбовая крышка, керамика

500 V

E 33

Группа продуктов	22
Подгруппа	05

Кол-во	20
EAN	4021267011000

ECLASS 6.1	27142114
ECLASS 7.1	27142114
ETIM 4.0	EC000093
ETIM 5.0	EC000093

Сертификация

Стандарты

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Технические данные

Типоразмер:

DIII / E 33

Подробности IEC
Стандарты
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Электрические данные IEC
номинальное напряжение (IEC) AC:	500 В

номинальное напряжение (IEC) DC:

500 В

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

Механические данные
Вес:	7,9 kg/100

Ссылки

Article master data, overviews and prices

Текущие наценки на цветные металлы

3D and 2D data in a wide range of formats

Загрузки

| Основная техническая информация

| CAD model 3D STP

| Data packet EPlan (*.edz)

| декларация соответствия ЕС

| Описание продукта (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Использование

31073000
Крышка для держателя D-предохранителей
E 33
2-полосная, высокая, ширина 114 мм
More

31482000
CUSTO^®60Classic
Держатель D-предохранителей, шинный монтаж, 57 мм
Для шины 10 мм, резьбовые
E 33 / 3 полюса
для шин: 12, 15, 20, 25, 30 x 10 и профильные шины
More

31071000
Крышка для держателя D-предохранителей
E 33
1-полосная, высокая, ширина 57 мм
More

31409000
CUSTO^®60Classic
Держатель D-предохранителей, шинный монтаж, 57 мм
Для шины 10 мм, с калибровочными втулками
E 33 / 3 полюса
для шин: 12, 15, 20, 25, 30 x 10 и профильные шины
More

31947000
CUSTO^®60Classic
Держатель D-предохранителей, шинный монтаж, 57 мм
С защитой от прикосновения, с калибровочной втулкой
E 33 / 3 полюса
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

31919000
CUSTO^®60Classic
Держатель D-предохранителей, шинный монтаж, 57 мм
Калибровочая втулка
E 33 / 3 полюса
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

31442000
CUSTO^®60Classic
Держатель D-предохранителей, шинный монтаж, 57 мм
Резьбовой
E 33 / 3 полюса
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More

31951000
CUSTO^®60Classic
Держатель D-предохранителей, шинный монтаж, 57 мм
С защитой от прикосновения, резьбовой
E 33 / 3 полюса
для шин: 12, 15, 20, 25, 30 x 5, 10 и профильные шины
More
