for UL feeder circuits >250V

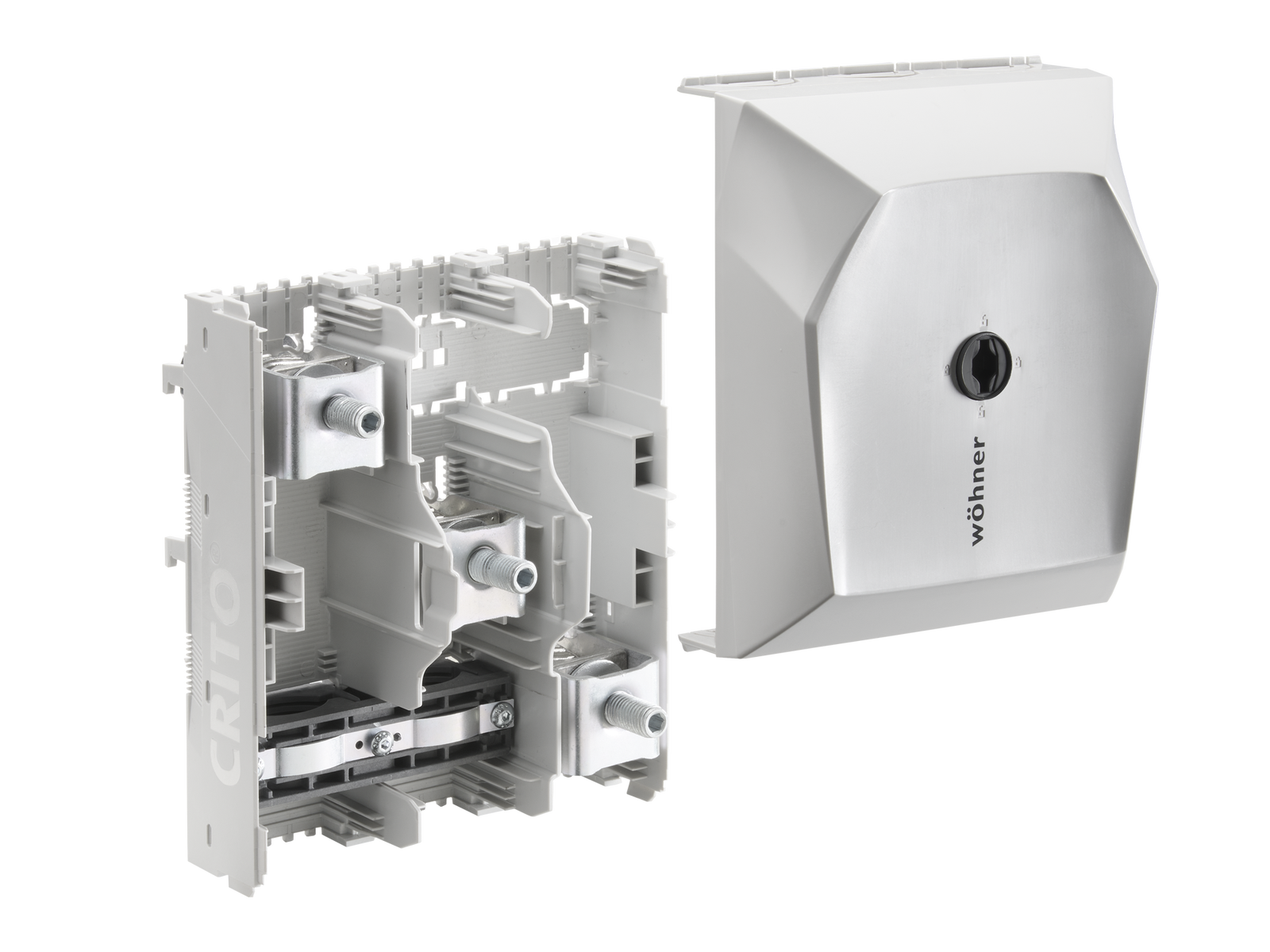

На фотографии может быть изображена аналогичная статья.
Арт.: 01013000A

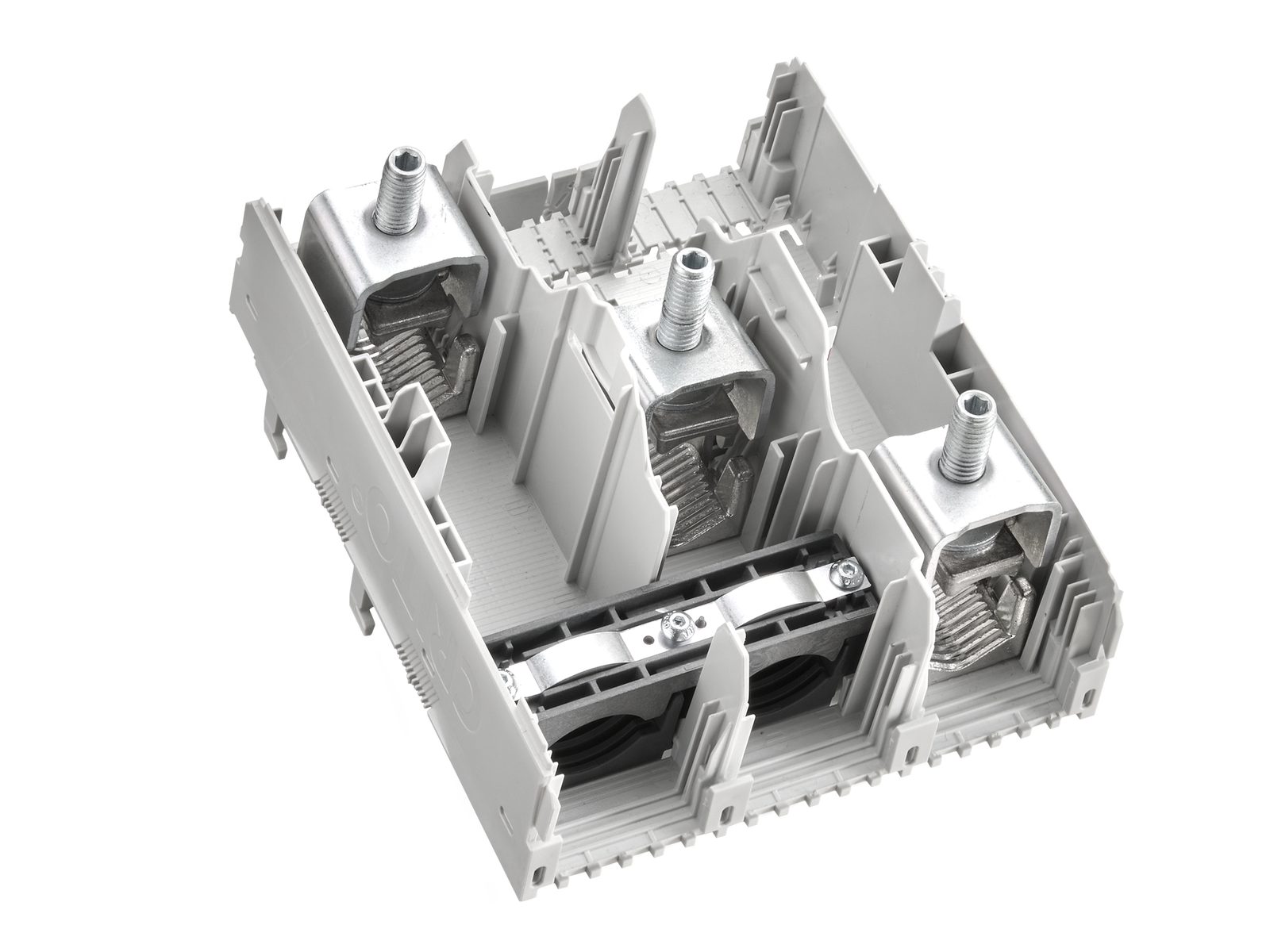

CRITO®CrossBoard
Подсоединительная клеммная платформа, 3-полюсная
95 - 300 mm²
coming soon
Система
CrossBoard® 800 A
Преимущества продукта
Terminals with captive clamping screws
Conductor can be overlapped
Indication of nominal cross-section and tightening torque noted on the terminals.
| Группа продуктов | 07 |
| Подгруппа | 51 |
| Кол-во | 1 |
| EAN | 4021267010133 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Стандарты
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Сертификация
DNV GL
номер типа: 413
Разрешение CCC: Сертификация не требуется
| Подробности IEC | |
| Стандарты | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| Электрические данные IEC | |
| Номинальный ток (IEC): | 630 A |
| номинальное напряжение (IEC) AC: | 690 В |
| номинальный выдерживаемый пиковый ток I pk макс.: | 80 кА |
| Дополнительные данные IEC | |
|
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия. |
| макс. напряжение IEC AC: | 1000 В |
| макс. напряжение IEC DC: | 1500 В |
| токовая нагрузка (IEC) макс.: | 630 A |
| Электрические данные UL | |
| for wires UL: | Cu 75°C |
| Механические данные | |
| Ш x В x Г: | 173 x 200 x 118 |
| Вес: | 165,7 kg/100 |
| Полюсность: | 3-пол. |
| Особенности клеммной техники | |
| screw clamp connection | |
| screw drive: | S8 |
| wire stripping: | 38 мм |
| min. cross-section: | 95 мм² |
| max. cross-section: | 300 мм² |
| Md min.: | 24,0 Nm |
| Md max.: | 36,0 Nm |
|
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
| torque Alu: | Alu: Md 30 - 36 Nm |
| min. cross-section UL: | AWG 3/0 |
| max. cross-section UL: | MCM 600 |
| крутящий момент (UL): | 266 lb-in |
| for wires UL: | Cu 75°C |
| Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions. |
|
| The insulation performance of the article depends on the installation conditions. | |
