Клемма для соединения шин 630 A (01823)

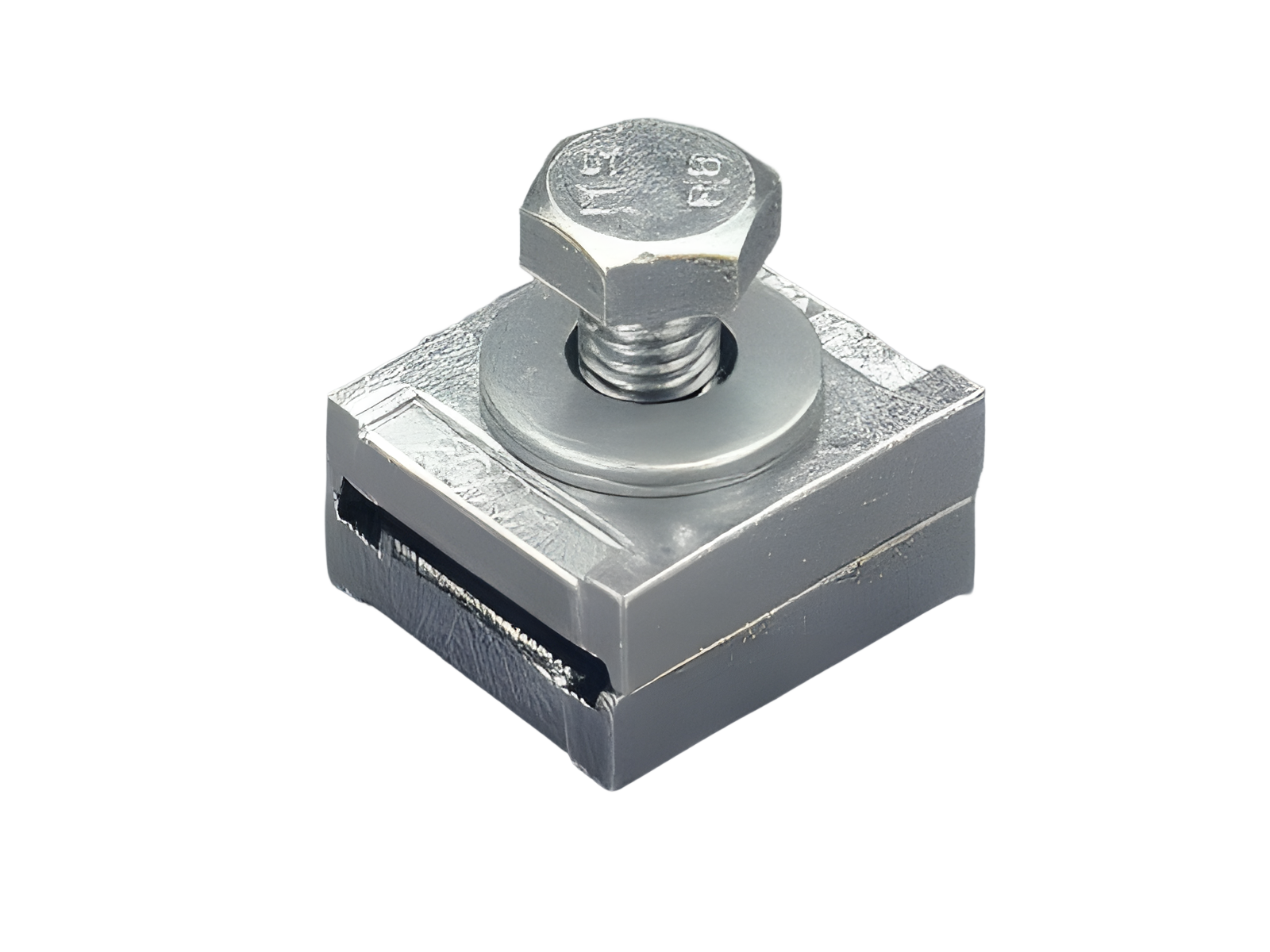

На фотографии может быть изображена аналогичная статья.

Арт.: 01823 000

Клемма для соединения шин 630 A

40 мм длина

для шин 20, 25, 30 x 5, 10

Система

60Classic

Группа продуктов	07
Подгруппа	33

Кол-во	6
EAN	4021267018238

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: LV30-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

номинальный выдерживаемый пиковый ток I _pk макс.:

67.1 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,3 Вт.

(The power dissipation at full load would be 0,5 Вт.)

Дополнительные данные IEC
Следующие значения были проверены в ходе испытаний при определенных условиях. Для конкретного проектирования установки необходимо получить у компании Wöhner соответствующие условия.

for UL feeder circuits >250V

Электрические данные UL
номинальный ток (UL):	756 A

SCCR protected max.:	65 кА
	65 kA in combination with 30x10-L and any DIVQ/7 800 A / 480 V AC

допустимая замена шин:	2
допустимое расстояние между шинами:	13 - 20 mm

Особенности клеммной техники
screw clamp connection
M12
Md min.:	24,0 Nm
Md max.:	36,0 Nm

The insulation performance of the article depends on the installation conditions.
Max. permitted busbar offset 2 mm, 3 units are needed for a 3-pole connection.



for UL feeder circuits >250V
for a UL-compliant design of the longitudinal busbar connector, the UL separator set 01360 must be used
