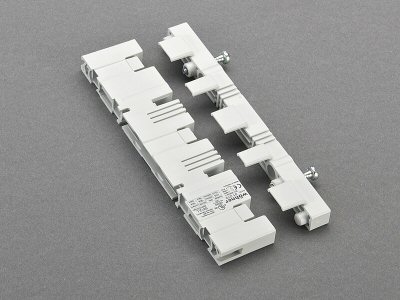

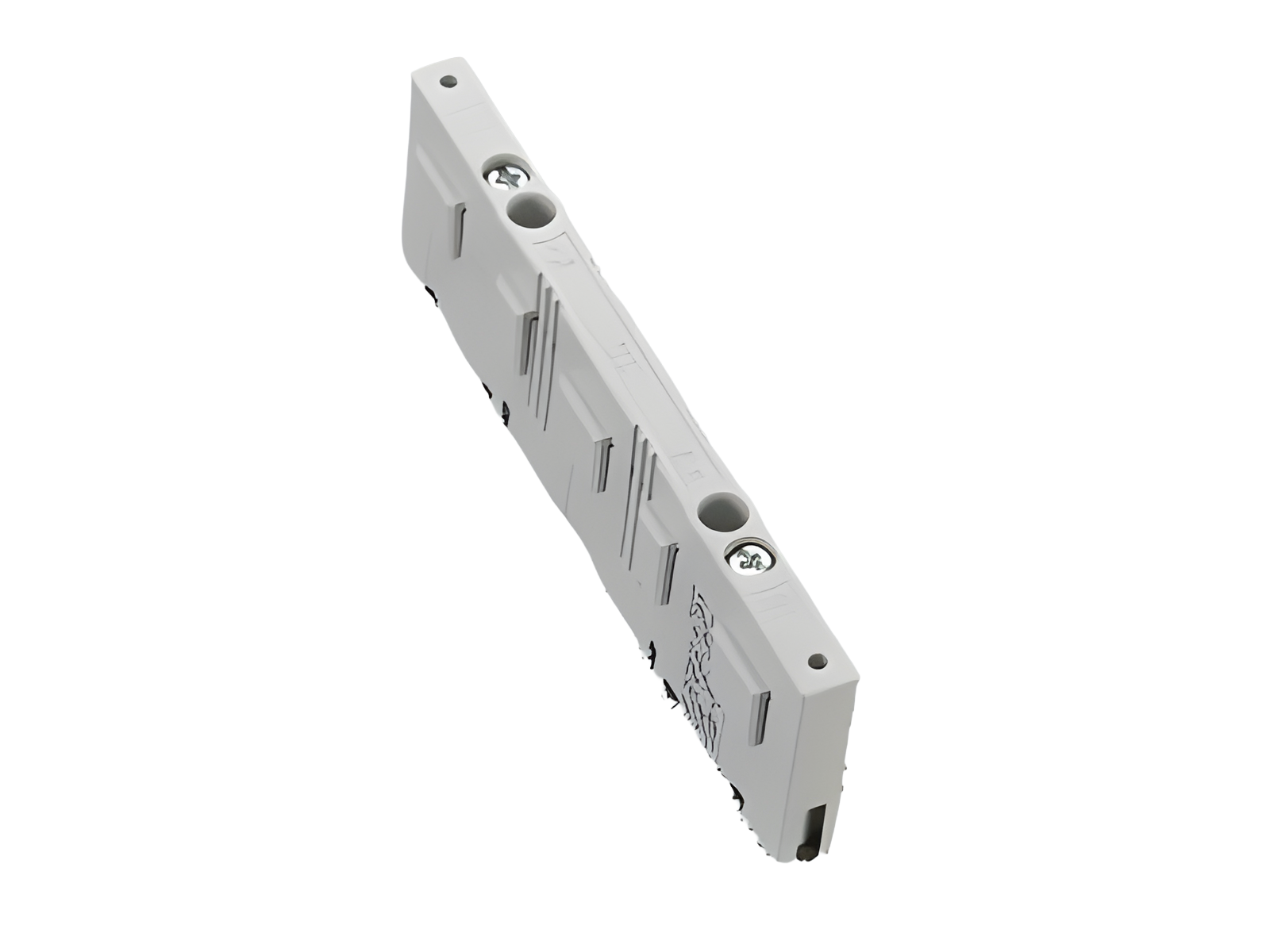

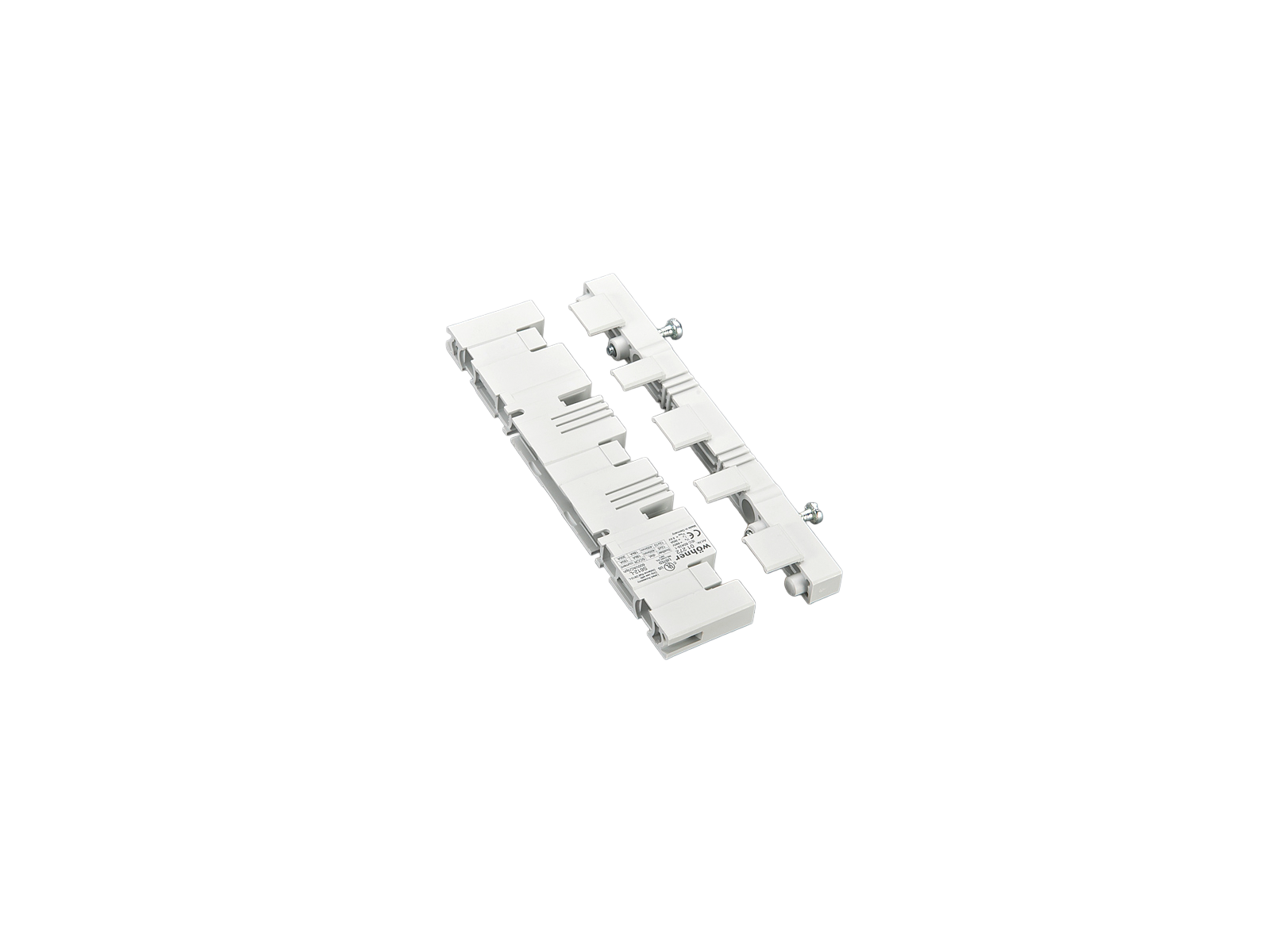

support de rail 3 phases + N + E, avec couvercle d’extrémité (01272)

The picture may show a similar product.

Description

Référence 01272 000

support de rail 3 phases + N + E, avec couvercle d’extrémité

pour jeu de barres à 3 pôles 12 x 5 et 12 x 10

pour jeux de barres à 5 pôles 12 x 5 et 12 x 10, N + PE 12 x 5

Système

30Compact 3P, 30Compact 5P

Groupe de produits	06
Sous-groupe	09

Dimensions de l'emballage	10
EAN	4021267012724

ETIM 5.0	EC001166
ETIM 8.0	EC001166

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

for UL feeder circuits >250V

Type: S612-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Tension assignée (IEC) CA:	690 V

rated frequency (IEC):

50 / 60 Hz

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

rated peak withstand current I_pk max.:

54 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

min. permitted operation temperature

-40°C

short-circuit capacity IEC / EN :
3-pole: Ipk max. = 54 kA (busbar 12x10, 2 busbar supports in 250 mm distance)
go to calculation for 3-pole system (IEC)

4- and 5-pole : Ipk = 32 kA (2 busbar supports in 250 mm distance)
go to calculation for 5-pole system (IEC)

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	18 kA
	3 cycles (without OPD) @ 600 V AC

Charactéristiques mécaniques
L x H x P:	15 x 156 x 45
Poids:	6,8 kg/100
Pôles:	3 pôles

Charactéristiques des matériaux
halogen-free:	Yes

Application notes

Zur Einhaltung der erhöhten Luft- und Kriechstrecken nach UL 508A ist das Distanzstück 01 374 zu verwenden. Drehmoment für die Schrauben des Schienenträgerdeckels Md = 3Nm



for UL feeder circuits >250V
