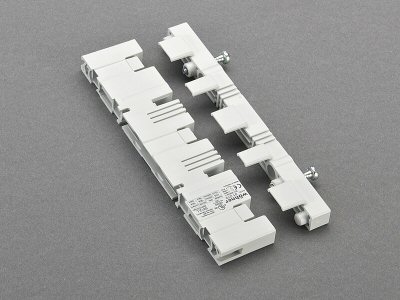

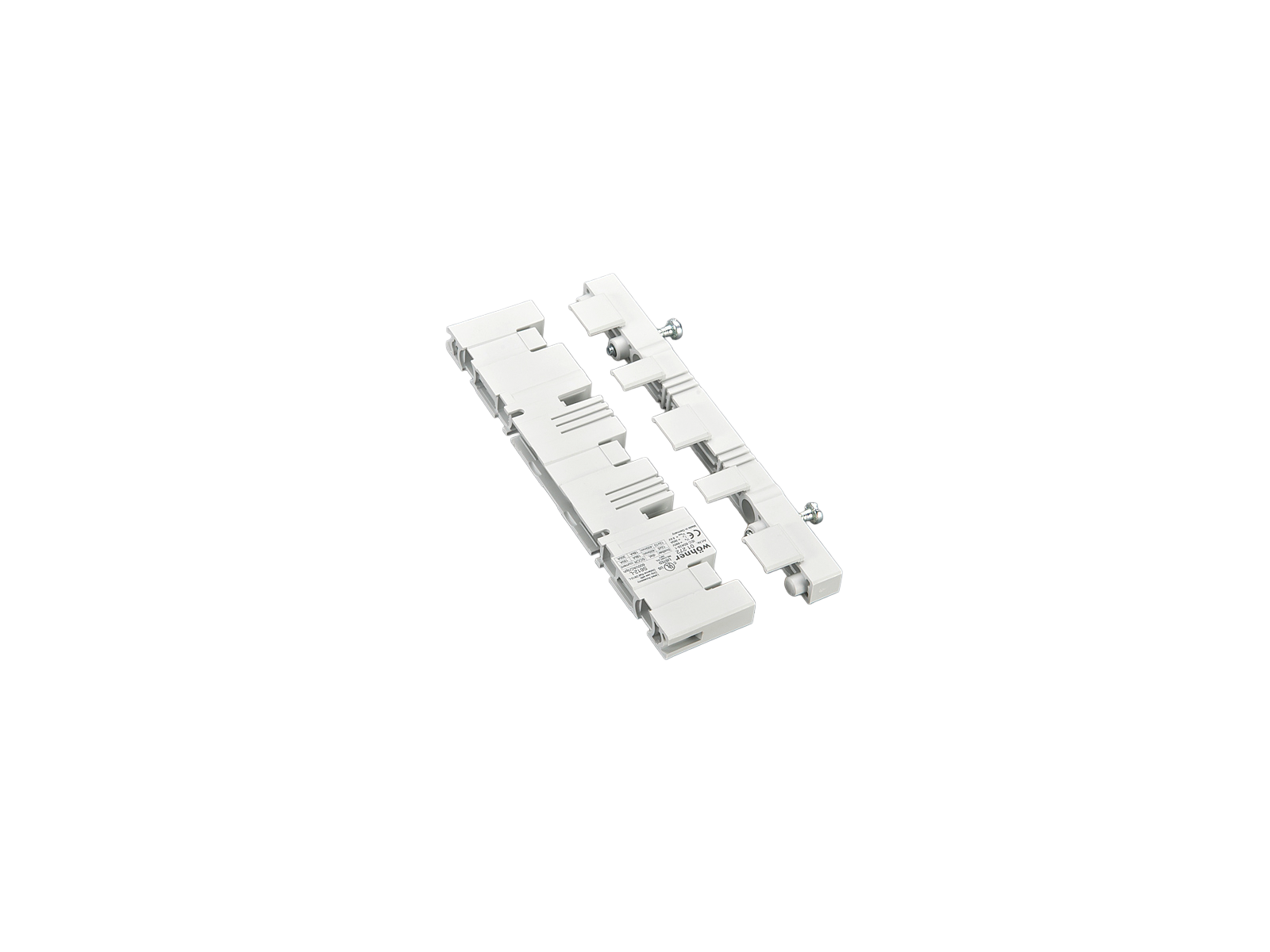

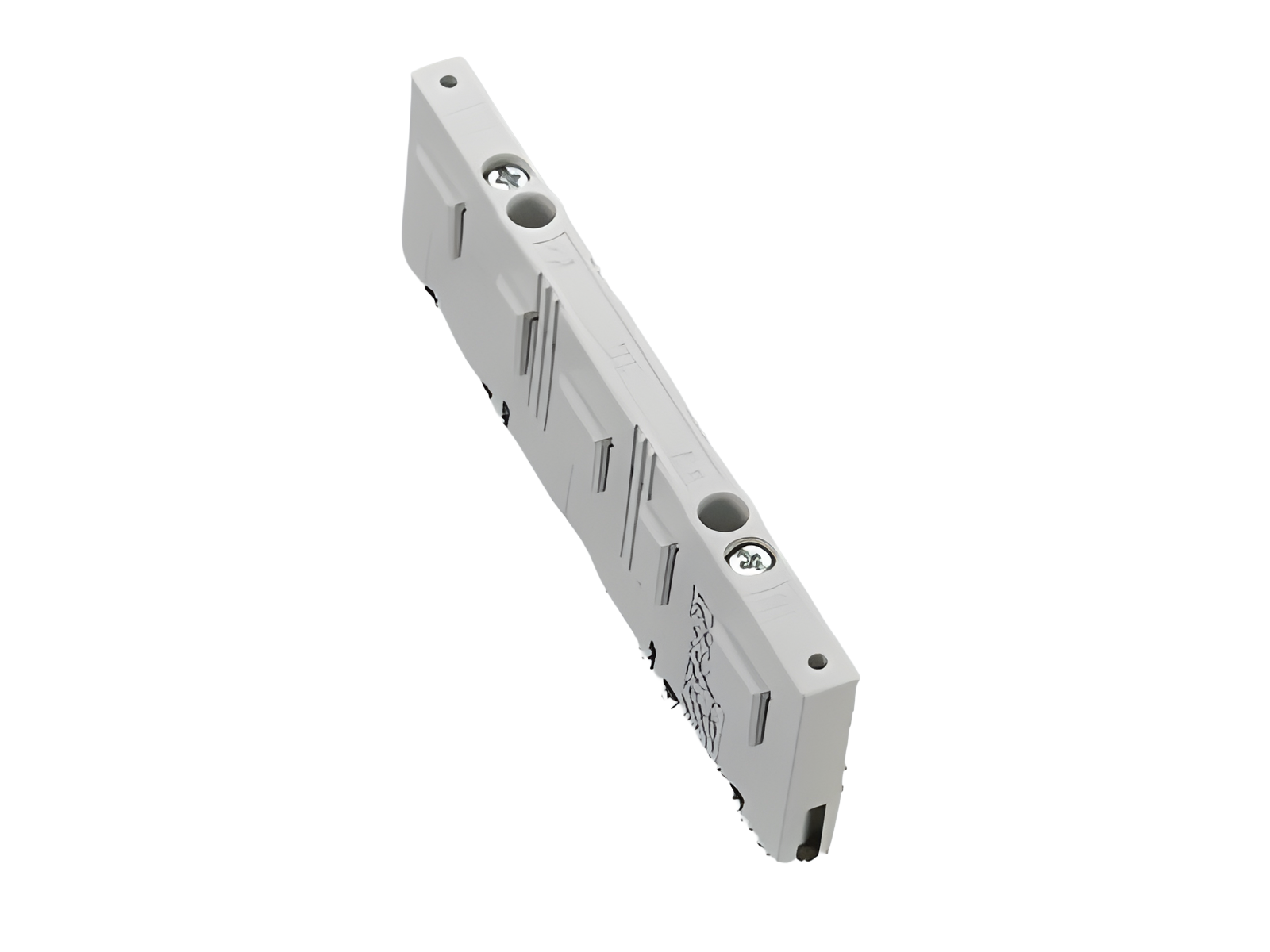

Supporto per barre, 3p + N + PE, incl. cop. laterale (01272)

The picture may show a similar product.

Descrizione

Cod.art.: 01272000

Supporto per barre, 3p + N + PE, incl. cop. laterale

per sistemi 3p con barre 12 x 5 e 12 x 10

per sistemi 5p con barre 12 x 5 o 12 x 10 (L1 -L3) e barre 12 x 5 (N + PE)

Montaggio

30Compact 3P, 30Compact 5P

gruppo di prodotto	06
sottogruppo prodotto	09

pz/ conf.	10
EAN	4021267012724

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

for UL feeder circuits >250V

type no.: S612-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
tensione nominale (IEC) AC:	690 V

frequenza nominale (IEC):

50 / 60 Hz

tensione nominale di isolamento U_i AC:	800 V
tensione di picco U_imp:	6 kV

resistenza nom. alla corrente di picco I_pk max.:

54 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

short-circuit capacity IEC / EN :
3-pole: Ipk max. = 54 kA (busbar 12x10, 2 busbar supports in 250 mm distance)
go to calculation for 3-pole system (IEC)

4- and 5-pole : Ipk = 32 kA (2 busbar supports in 250 mm distance)
go to calculation for 5-pole system (IEC)

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

SCCR unprotected max.:	18 kA
	3 cycles (without OPD) @ 600 V AC

Valori meccanici
L x A x P:	15 x 156 x 45
peso:	6.8 kg/100
Poli:	3 poli

Application notes

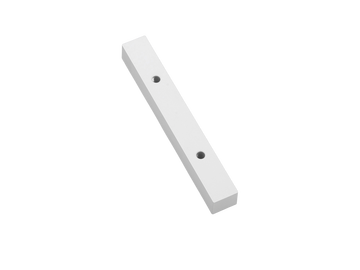

Avvisi e consigli	Zur Einhaltung der erhöhten Luft- und Kriechstrecken nach UL 508A ist das Distanzstück 01 374 zu verwenden. Drehmoment für die Schrauben des Schienenträgerdeckels Md = 3Nm


for UL feeder circuits >250V
