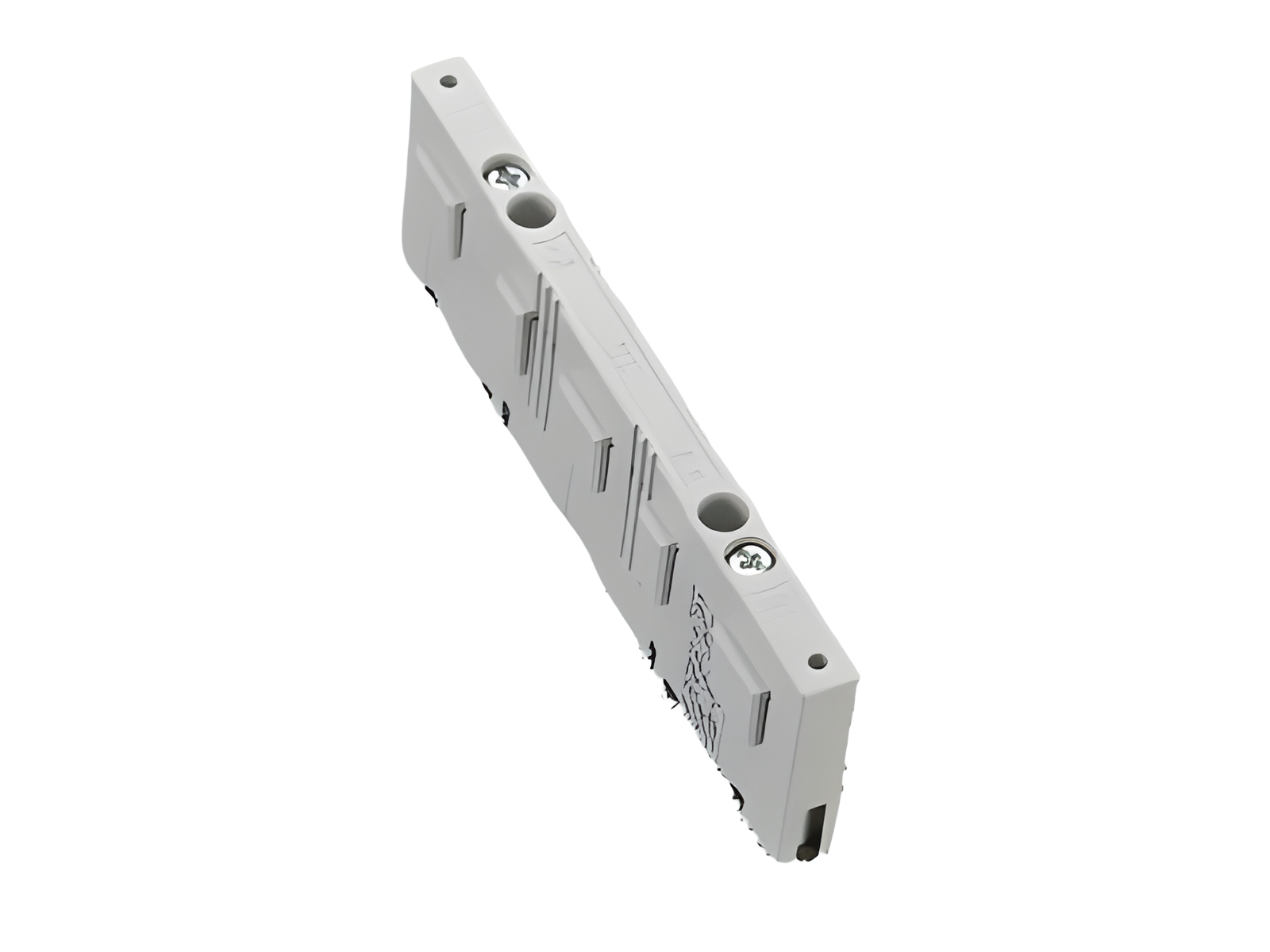

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01272000
Sammelschienenträger 3P+N+PE, mit Endabdeckung
für Sammelschienen 3-polig 12 x 5 und 12 x 10
für Sammelschienen 5-polig, L1 - L3 12 x 5 und 12 x 10, N + PE 12 x 5
System
30Compact 3P, 30Compact 5P
| Produktgruppe | 06 |
| Untergruppe | 09 |
| VE | 10 |
| EAN | 4021267012724 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
UL
for UL feeder circuits >250V
Typnummer: S612-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsfrequenz (IEC): | 50 / 60 Hz |
| Bemessungsisolationsspannung Ui AC: | 800 V |
| Bemessungsstossspannung Uimp: | 6 kV |
| Bemessungsstoßstromfestigkeit Ipk max.: | 54 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 0.0 W.
(Bei voller Belastung beträgt die Leistungsabgabe 0.0 W.)
| Kurzschlussfestigkeit IEC / EN : 3-polig: Ipk max. = 54 kA (Sammelschiene 12x10, 2 Schienenträger im Abstand von 250 mm) zur Berechnung für 3-poliges System (IEC) 4- und 5-polig : Ipk max. = 32 kA (2 Schienenträger im Abstand von 250 mm) zur Berechnung für 5-poliges System (IEC) |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsspannung (UL) AC: | 600 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 18 kA |
| 3 cycles (without OPD) @ 600 V AC |
| Mechanische Werte | |
| B x H x T: | 15 x 156 x 45 |
| Gewicht: | 6.8 kg/100 |
| Poligkeit: | 3-polig |
|
Hinweise |
Zur Einhaltung der erhöhten Luft- und Kriechstrecken nach UL 508A ist das Distanzstück 01 374 zu verwenden. |
| for UL feeder circuits >250V | |
