Value Added Services

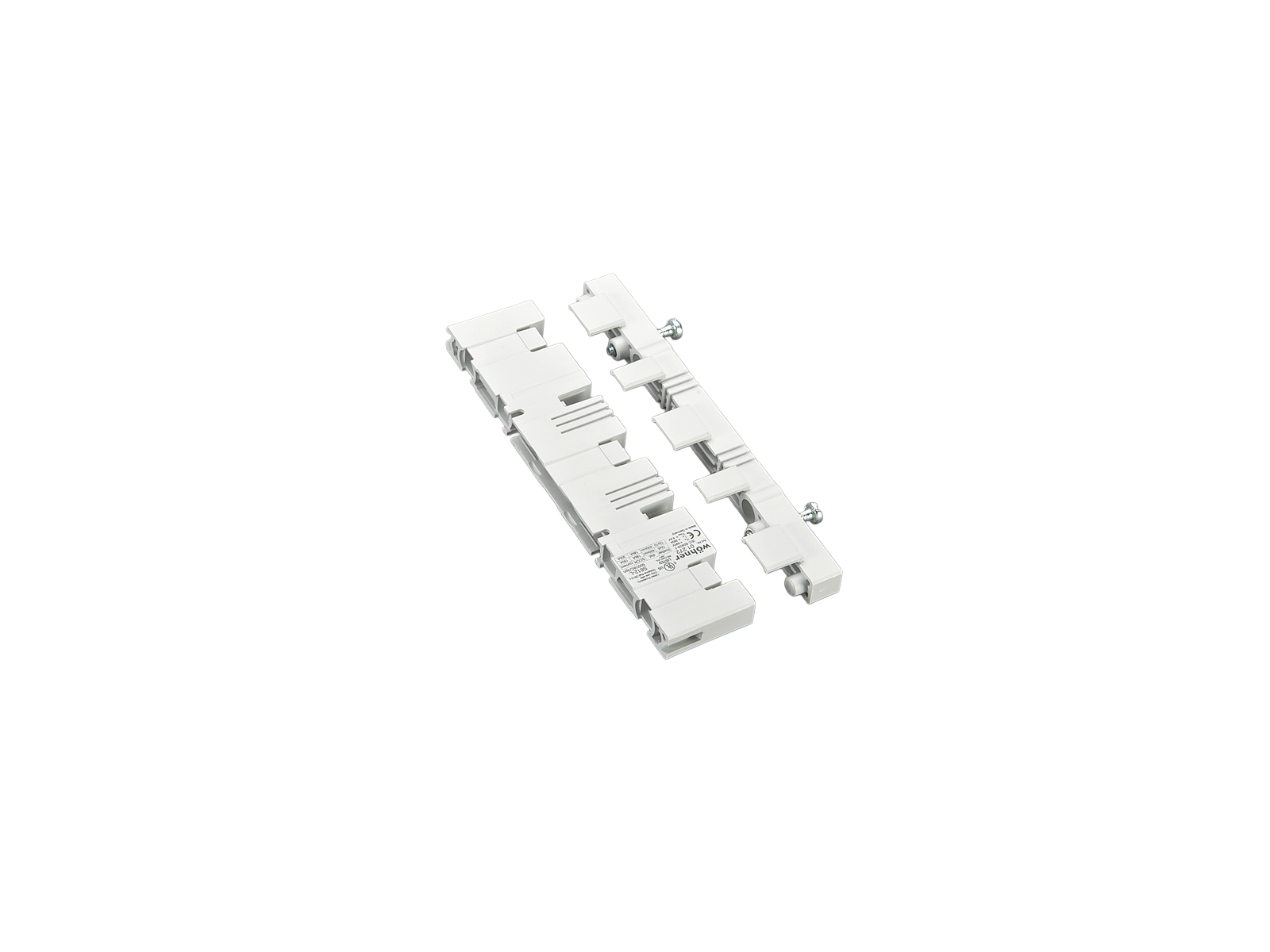

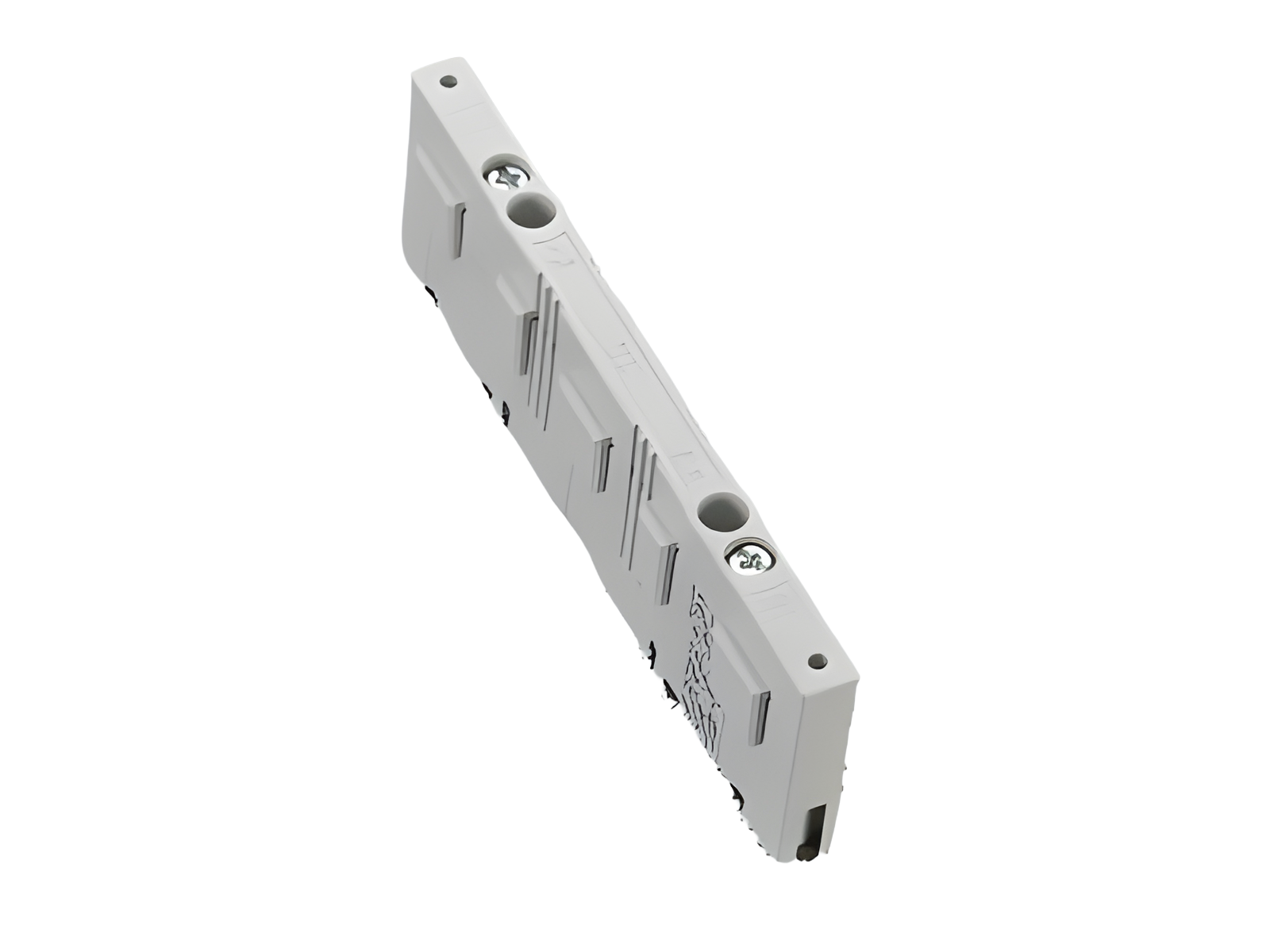

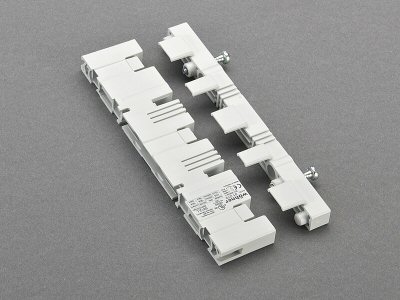

support de rail 3 phases + N + E, avec couvercle d’extrémité (01272)

The picture may show a similar product.

Description

Référence 01272000

support de rail 3 phases + N + E, avec couvercle d’extrémité

pour jeu de barres à 3 pôles 12 x 5 et 12 x 10

pour jeux de barres à 5 pôles 12 x 5 et 12 x 10, N + PE 12 x 5

Système

30Compact 3P, 30Compact 5P

Groupe de produits	06
Sous-groupe	09

Dimensions de l'emballage	10
EAN	4021267012724

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

for UL feeder circuits >250V

Type: S612-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Tension assignée (IEC) CA:	690 V

rated frequency (IEC):

50 / 60 Hz

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

rated peak withstand current I_pk max.:

54 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

short-circuit capacity IEC / EN :
3-pole: Ipk max. = 54 kA (busbar 12x10, 2 busbar supports in 250 mm distance)
go to calculation for 3-pole system (IEC)

4- and 5-pole : Ipk = 32 kA (2 busbar supports in 250 mm distance)
go to calculation for 5-pole system (IEC)

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	18 kA
	3 cycles (without OPD) @ 600 V AC

Charactéristiques mécaniques
L x H x P:	15 x 156 x 45
Poids:	6,8 kg/100
Pôles:	3 pôles

Application notes

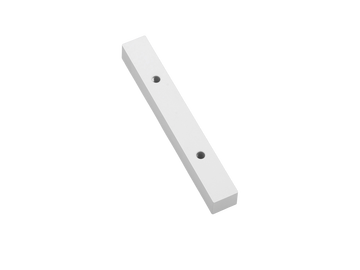

Conseils	Zur Einhaltung der erhöhten Luft- und Kriechstrecken nach UL 508A ist das Distanzstück 01 374 zu verwenden. Drehmoment für die Schrauben des Schienenträgerdeckels Md = 3Nm


for UL feeder circuits >250V
