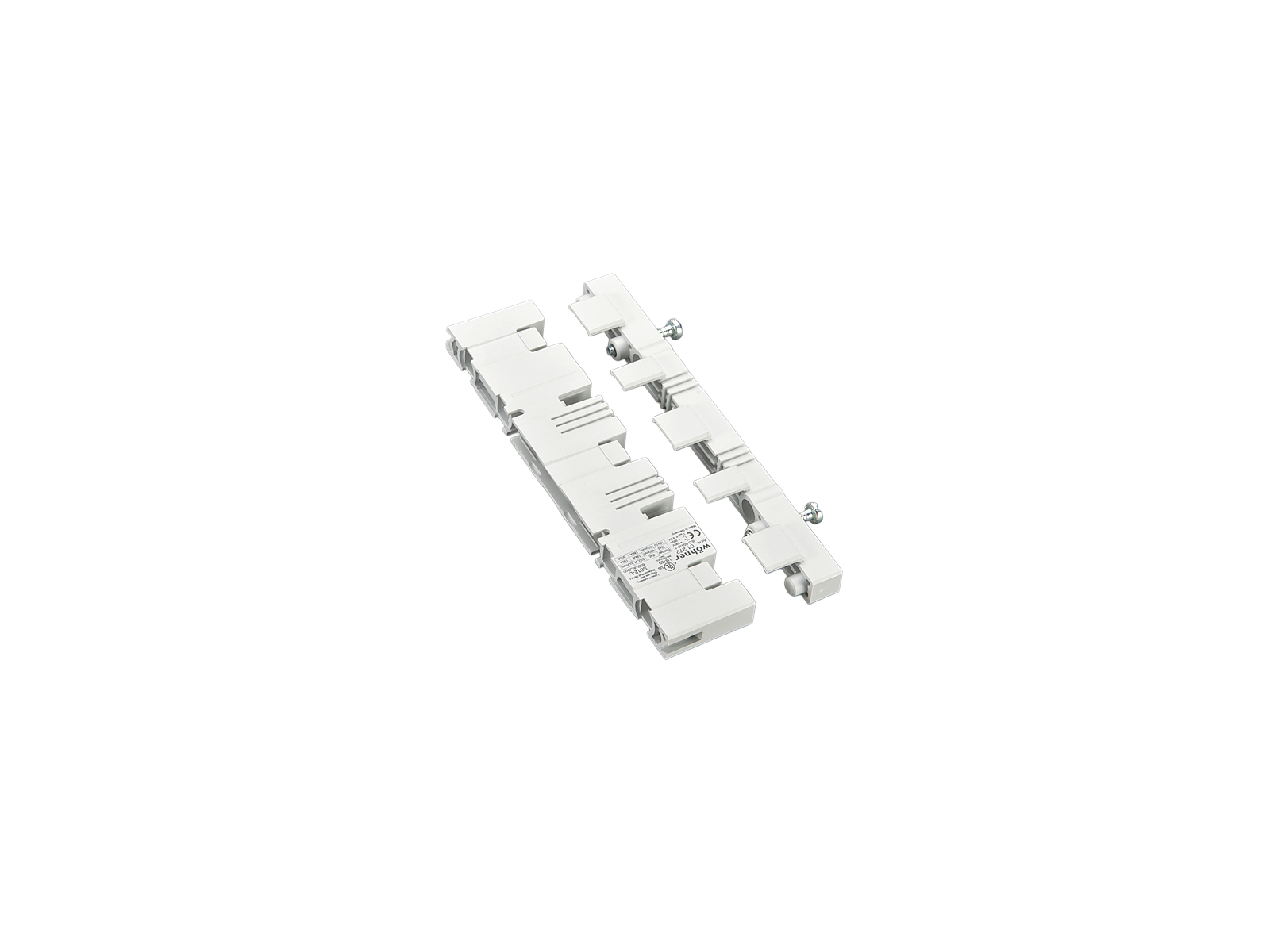

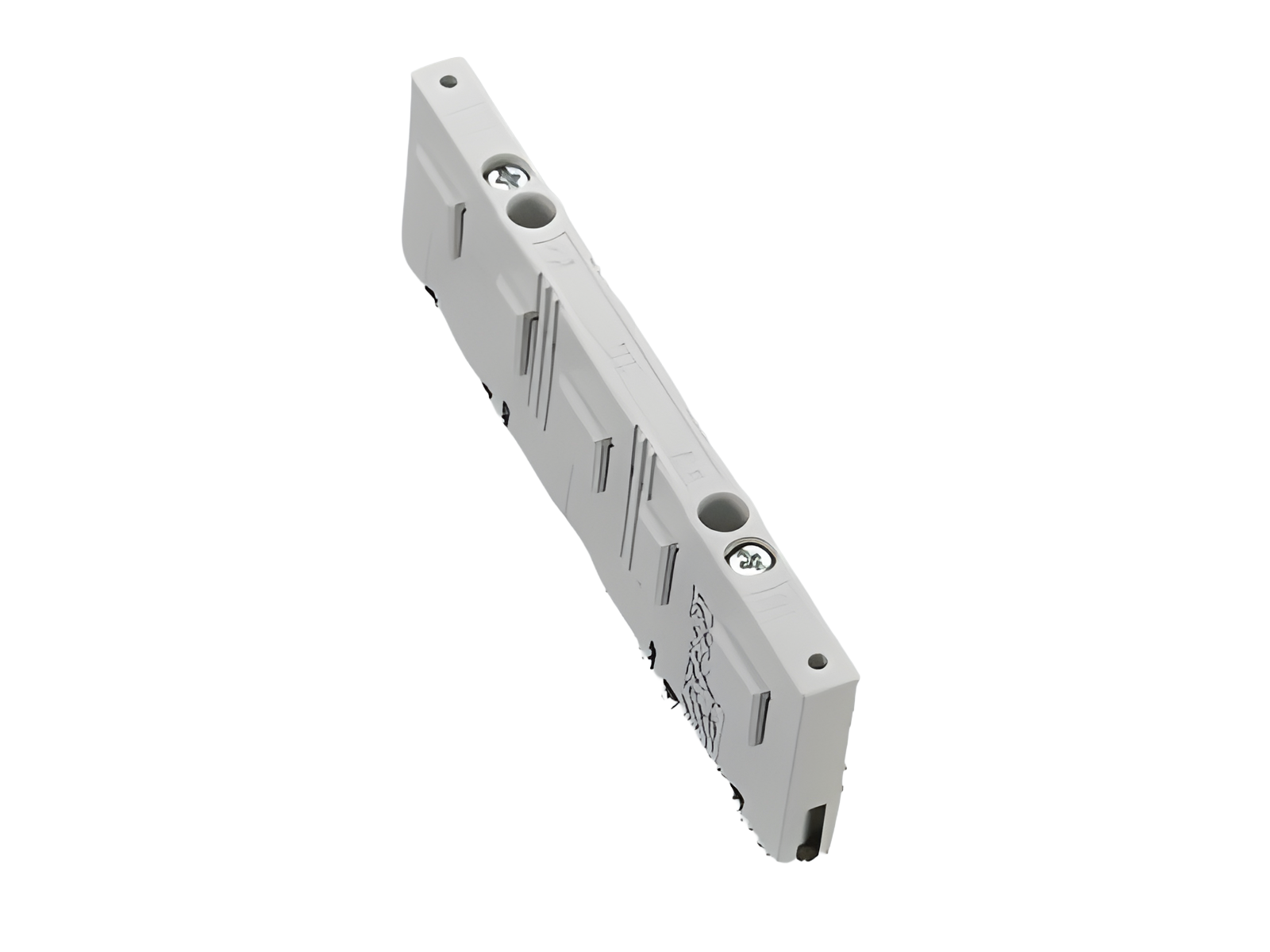

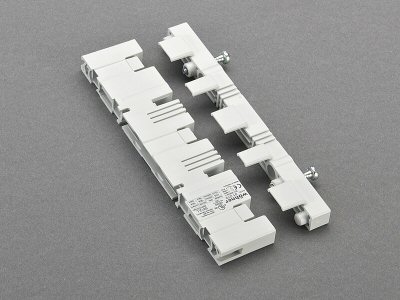

soporte para barras de 3 fases + N + E, con protección lateral (01272)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01272 000

soporte para barras de 3 fases + N + E, con protección lateral

para embarrado de 3 polos de 12 x 5 y 12 x 10

para embarrados de 5 polos de 12 x 5 y 12 x 10, N + PE 12 x 5

sistema

30Compact 3P, 30Compact 5P

grupo de producto	06
subgrupo	09

embalaje	10
EAN	4021267012724

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

for UL feeder circuits >250V

tipo: S612-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
tensión nominal (IEC) AC:	690 V

frecuencia nominal (IEC):

50 / 60 Hz

tensión nominal de aislamiento Ui AC:	800 V
tensión de pico Uimp:	6 kV

resistencia a corriente de pico Ipk máx. :

54 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

short-circuit capacity IEC / EN :
3-pole: Ipk max. = 54 kA (busbar 12x10, 2 busbar supports in 250 mm distance)
go to calculation for 3-pole system (IEC)

4- and 5-pole : Ipk = 32 kA (2 busbar supports in 250 mm distance)
go to calculation for 5-pole system (IEC)

datos UL
Normas
UL 508

for UL feeder circuits >250V

datos electricos UL
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz

SCCR unprotected max.:	18 kA
	3 cycles (without OPD) @ 600 V AC

datos mecánicos
An x A x P:	15 x 156 x 45
peso:	6,8 kg/100
Polaridad:	3 polos

Application notes

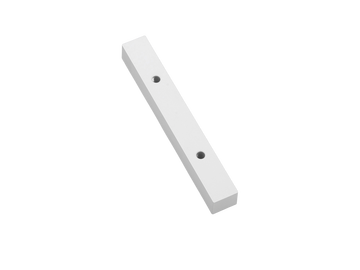

Zur Einhaltung der erhöhten Luft- und Kriechstrecken nach UL 508A ist das Distanzstück 01 374 zu verwenden. Drehmoment für die Schrauben des Schienenträgerdeckels Md = 3Nm



for UL feeder circuits >250V
