Шинодержатель 3 фазы + Нейтраль + Земля, с торцевой крышкой (01272)

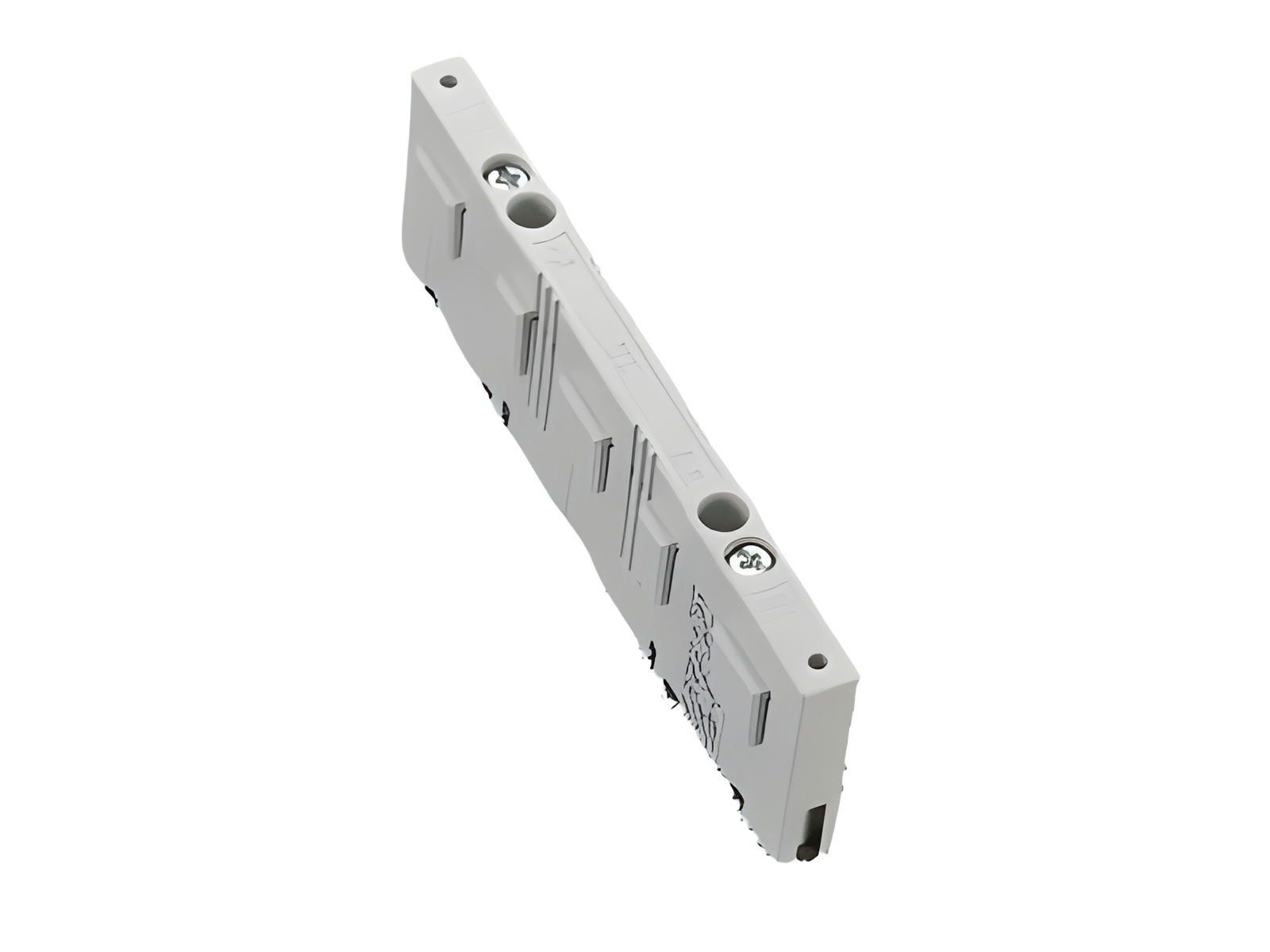

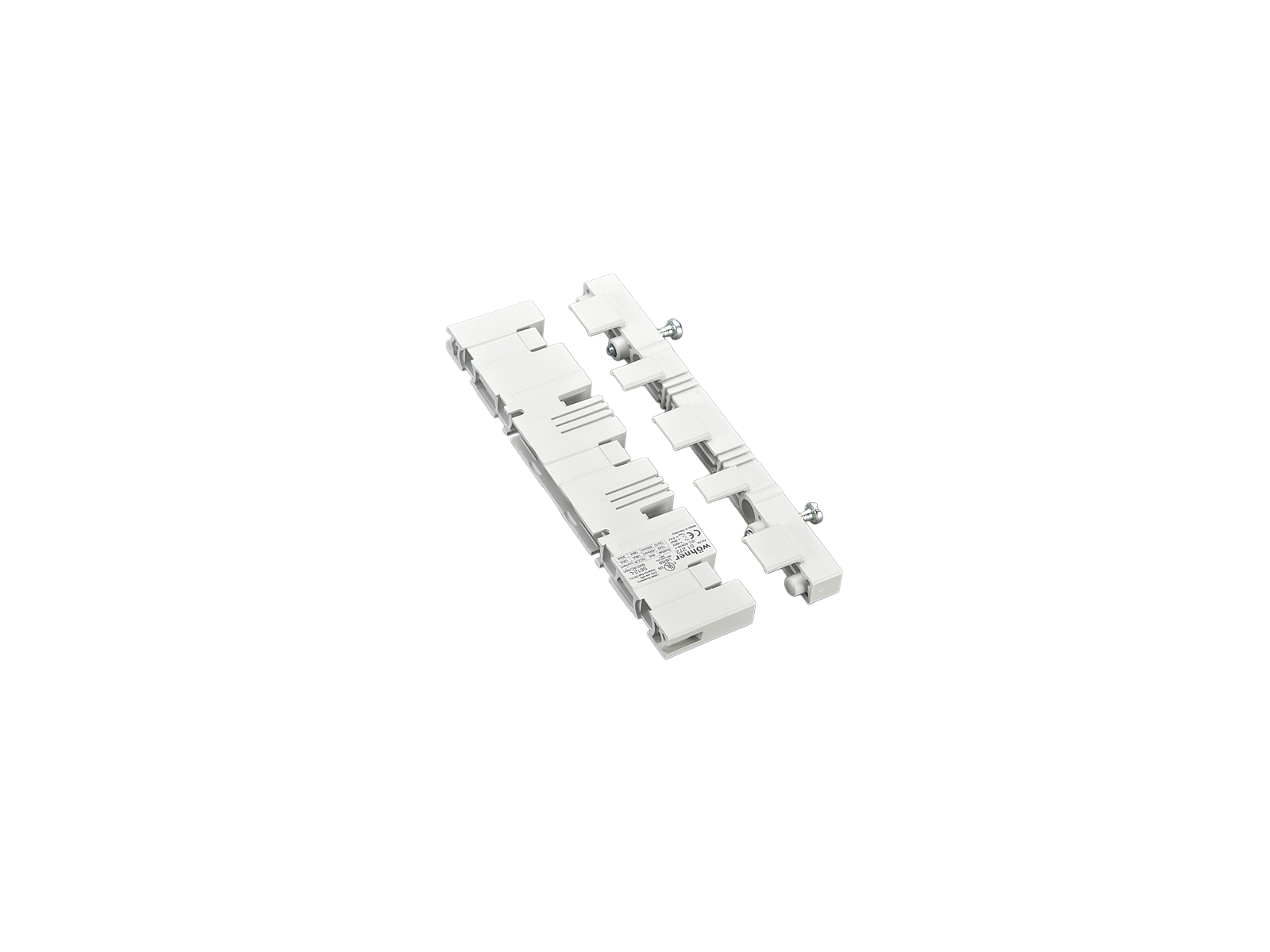

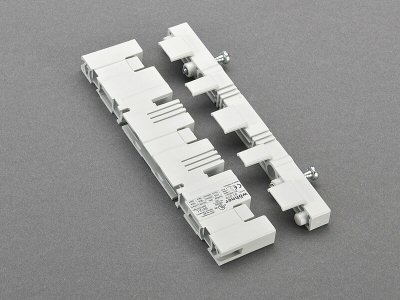

На фотографии может быть изображена аналогичная статья.

Описание

Арт.: 01272000

Шинодержатель 3 фазы + Нейтраль + Земля, с торцевой крышкой

Для шин 12 х 5 и 12 х 10

Для шин 5-pole 12 x 5 и 12 x 10, N + PE 12 x 5

Система

30Compact 3P, 30Compact 5P

Группа продуктов	06
Подгруппа	09

Кол-во	10
EAN	4021267012724

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Сертификация

Стандарты

IEC 61439-1:2020

UL 508

Сертификация

for UL feeder circuits >250V

номер типа: S612-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Разрешение CCC: Сертификация не требуется

Технические данные

Подробности IEC
Стандарты
IEC 61439-1:2020

Электрические данные IEC
номинальное напряжение (IEC) AC:	690 В

номинальная частота (IEC):

50 / 60 Hz

номинальное напряжение изоляции U _i AC:	800 В
номинальное импульсное напряжение U _imp:	6 kV

номинальный выдерживаемый пиковый ток I _pk макс.:

54 кА

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 Вт.

(The power dissipation at full load would be 0,0 Вт.)

short-circuit capacity IEC / EN :
3-pole: Ipk max. = 54 kA (busbar 12x10, 2 busbar supports in 250 mm distance)
go to calculation for 3-pole system (IEC)

4- and 5-pole : Ipk = 32 kA (2 busbar supports in 250 mm distance)
go to calculation for 5-pole system (IEC)

Подробности UL
Стандарты
UL 508

for UL feeder circuits >250V

Электрические данные UL
номинальное напряжение (UL) AC:	600 В
номинальная частота (UL):	50 / 60 Hz

SCCR unprotected max.:	18 кА
	3 cycles (without OPD) @ 600 V AC

Механические данные
Ш x В x Г:	15 x 156 x 45
Вес:	6,8 kg/100
Полюсность:	3-пол.

Application notes

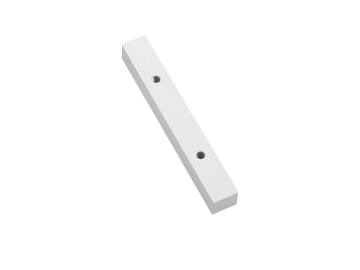

Справочная информация	Zur Einhaltung der erhöhten Luft- und Kriechstrecken nach UL 508A ist das Distanzstück 01 374 zu verwenden. Drehmoment für die Schrauben des Schienenträgerdeckels Md = 3Nm


for UL feeder circuits >250V
