adaptateur de jeu de barres, 1350 A (32815)

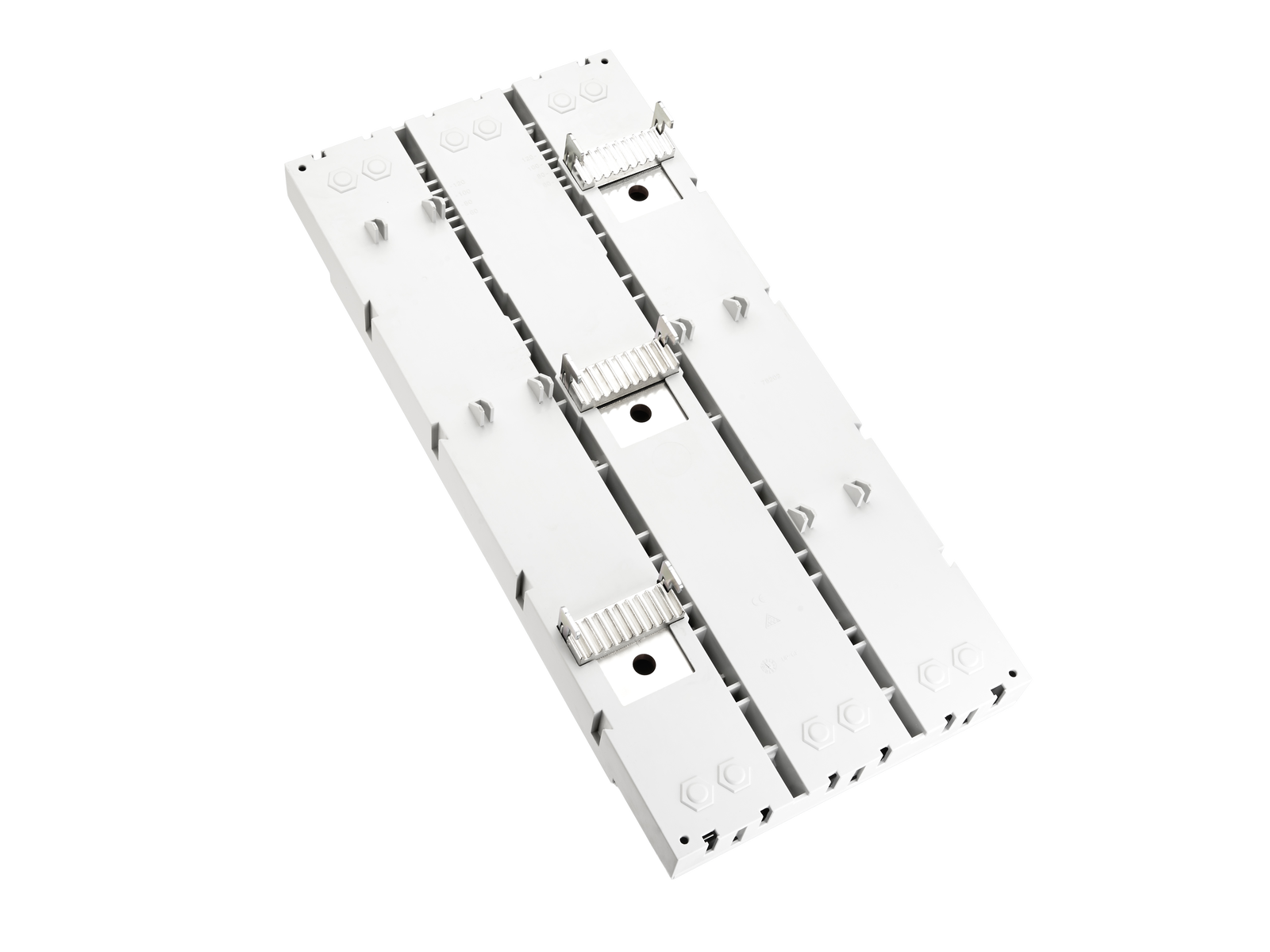

The picture may show a similar product.

Description

Référence 32815 000A

EQUES®185Power

adaptateur de jeu de barres, 1350 A

300 x 652, connexion par le haut, contact de serrage

pour Noark Ex9M6 MOD

pour jeux de barres 30, 40, 60, 80, 100, 120 x 10

Nouveau

Système

185Power

Groupe de produits 05
Sous-groupe 48
Dimensions de l'emballage 1
EAN 4021267328153
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

UL

for UL feeder circuits >250V

Type: EQ185-A1600-C

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020
Electrical data IEC
Courant assigné (IEC): 1350 A
Tension assignée (IEC) CA: 800 V
Tension assignée (IEC) CC: 800 V
rated isolation voltage Ui AC: 1000 V
rated isolation voltage Ui DC: 1000 V
Tension assignée de tenue aux chocs Uimp: 12 kV
rated peak withstand current  Ipk max.: 106 kA
rated short-time withstand current Icw (1.0 s) max.: 50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 286,7 W.

(The power dissipation at full load would be 448,0 W.)

Details UL
Normes
UL 508
for UL feeder circuits >250V
Electrical data UL
rated current (UL): 1200 A
rated voltage (UL) AC: 1000 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 50 kA
3 cycles (without OPD) @ 1000 V AC
Charactéristiques mécaniques
L x H x P: 300 x 652 x 85
Poids: 2950,0 kg/100
Pôles: 3 pôles
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja

Application notes

Ausreichend Platz für 2x3 Stromwandler vorhanden.

the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB

for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Notice de montage

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

covers

32705 000A
Cache de protection IP20 (frontale)
avec 3 caches supérieurs
large de 300 mm
pour: Siemens 3VA25 (630 A, 800 A, 1000 A), Noark (1350 A)
Plus

32704 000A
couvercle de protection contre les contacts accidentels IP20 (installation en arrière)
pour tous les adaptateurs
Plus

current transformers class 1

32983 000
transformateur de courant 630 A / 5 A
Size CT4
5 VA / classe 1
Plus

32984 000
transformateur de courant 800 A / 5 A
Size CT4
5 VA / classe 1
Plus

32985 000
transformateur de courant 1000 A / 5 A
Size CT4
5 VA / classe 1
Plus

32986 000
transformateur de courant 1250 A / 5 A
Size CT4
5 VA / classe 1
Plus

32987 000
transformateur de courant 1600 A / 5 A
Size CT4
5 VA / classe 1
Plus
