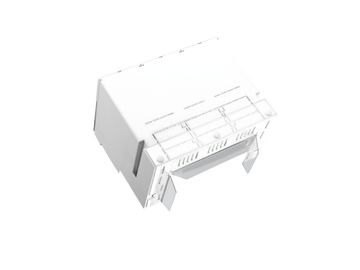

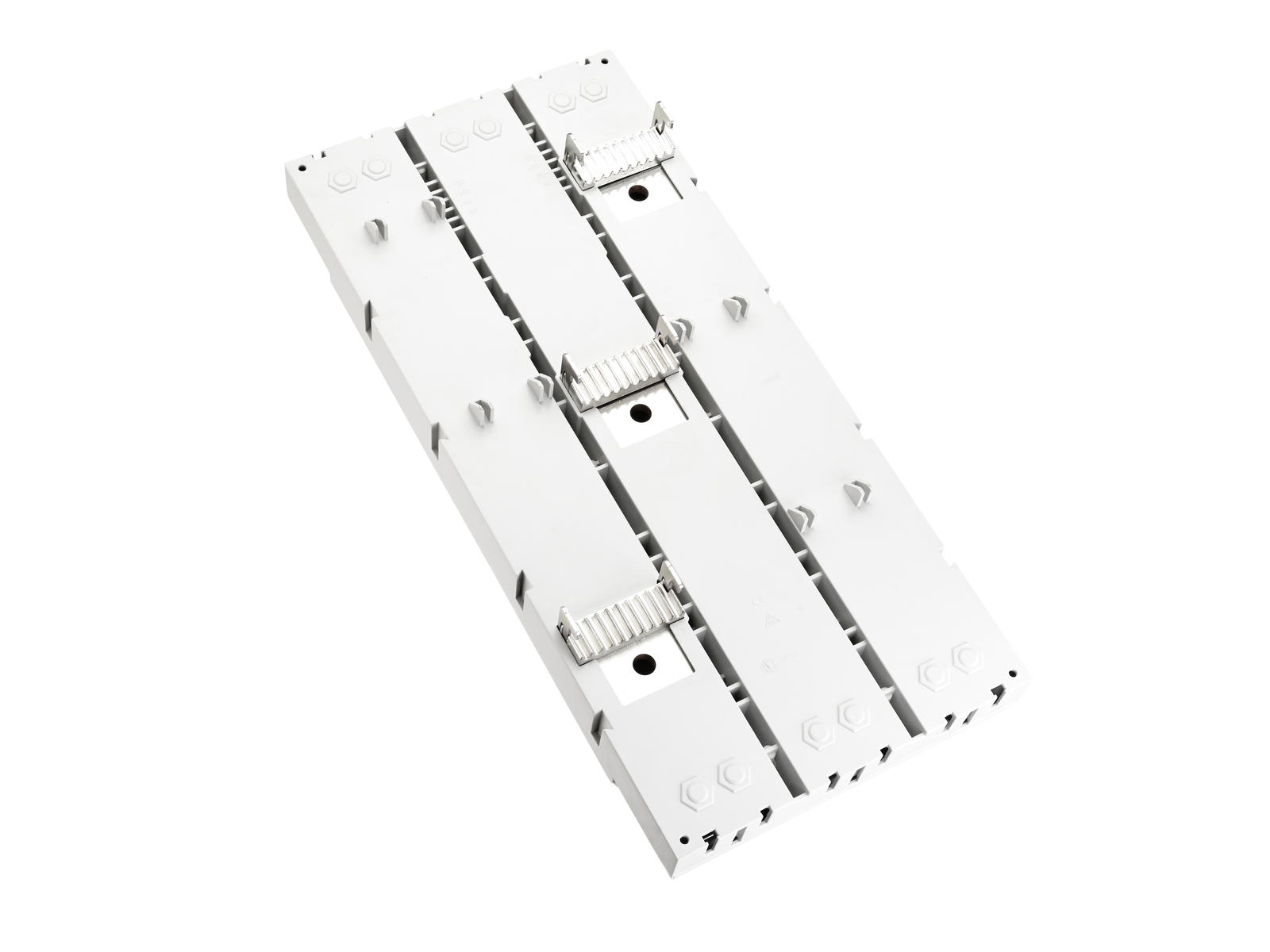

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 32815 000A
EQUES®185Power
Sammelschienenadapter 1380 A
300 x 652, Verbindung oben, Klemmkontaktierung
für Noark Ex9M6 MOD
für Sammelschienen 30, 40, 60, 80, 100, 120 x 10
NEU
System
185Power
| Produktgruppe | 05 |
| Untergruppe | 48 |
| VE | 1 |
| EAN | 4021267328153 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Standards
IEC 61439-1:2020
UL 508
Approbationen
UL
for UL feeder circuits >250V
Typnummer: EQ185-A1600-C
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CCC Zulassung: nicht zertifizierungspflichtig
| Angaben IEC | |
| Standards | |
| IEC 61439-1:2020 |
| Elektrische Werte IEC | |
| Bemessungsstrom (IEC): | 1380 A |
| Bemessungsspannung (IEC) AC: | 690 V |
| Bemessungsspannung (IEC) DC: | 800 V |
| Bemessungsisolationsspannung Ui AC: | 1000 V |
| Bemessungsisolationsspannung Ui DC: | 1000 V |
| Bemessungsstossspannung Uimp: | 12 kV |
| Bemessungsstoßstromfestigkeit Ipk max.: | 106 kA |
| Bemessungskurzzeitstromfestigkeit Icw (1,0 s) max.: | 50 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 286.7 W.
(Bei voller Belastung beträgt die Leistungsabgabe 448.0 W.)
| mit Siemens 3VL8 1600A bis 1320A Verbindung oben/unten einsetzbar! mit Eaton NZM4 1600A bis 1400A Verbindung unten einsetzbar! mit Schrack MC4 1600A bis 1400A Verbindung unten einsetzbar! mit Eaton NZM4 1600A bis 1440A Verbindung oben einsetzbar! mit Schrack MC4 1600A bis 1440A Verbindung oben einsetzbar! |
| Angaben UL | |
| Standards | |
| UL 508 |
| for UL feeder circuits >250V |
| Elektrische Werte UL | |
| Bemessungsstrom (UL): | 1200 A |
| Bemessungsspannung (UL) AC: | 1000 V |
| Bemessungsfrequenz (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 50 kA |
| 3 cycles (without OPD) @ 1000 V AC |
| Mechanische Werte | |
| B x H x T: | 300 x 652 x 85 |
| Gewicht: | 2950.0 kg/100 |
| Poligkeit: | 3-polig |
| für Sammelschienen: | 30, 40, 60, 80, 100, 120 x 10 |
| Stromwandler in Gerät integrierbar: | ja |
|
Hinweise |
Ausreichend Platz für 2x3 Stromwandler vorhanden. |
| Kurzschlussfestigkeit: | die Kurzschlussfestigkeit der Kombination aus Sammelschienenadapter und Leistungsschalter wird durch den Leistungsschalter bestimmt |
| for UL feeder circuits >250V | |
