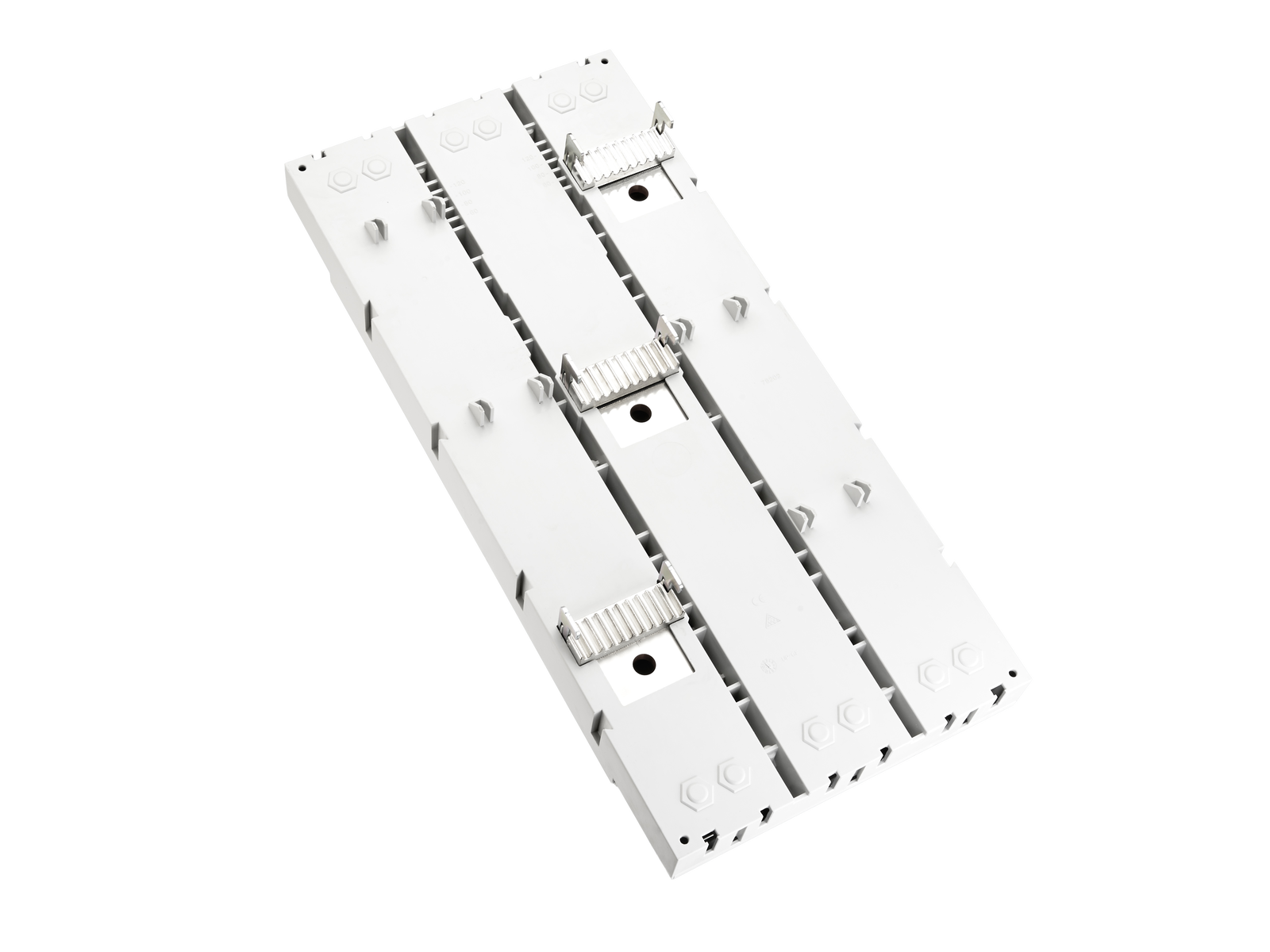

The picture may show a similar product.
Cod.art.: 32815 000A
EQUES®185Power
Adattatore 1350 A
300 x 652, coll.al sistema in alto, mont.su barre non forate
per Noark Ex9M6 MOD
per barre 30, 40, 60, 80, 100, 120 x 10
NUOVO
Montaggio
185Power
| gruppo di prodotto | 05 |
| sottogruppo prodotto | 48 |
| pz/ conf. | 1 |
| EAN | 4021267328153 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Norme
IEC 61439-1:2020
UL 508
Omologazioni
UL
for UL feeder circuits >250V
type no.: EQ185-A1600-C
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
Omologazione CCC : no certification required
| Details IEC | |
| Norme | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| corrente nominale (IEC): | 1350 A |
| tensione nominale (IEC) AC: | 800 V |
| tensione nominale (IEC) DC: | 800 V |
| tensione nominale di isolamento Ui AC: | 1000 V |
| tensione nominale di isolamento Ui DC: | 1000 V |
| tensione di picco Uimp: | 12 kV |
| resistenza nom. alla corrente di picco Ipk max.: | 106 kA |
| corrente nom. di breve durata Icw (1,0 s) max.: | 50 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 286.7 W.
(The power dissipation at full load would be 448.0 W.)
| Details UL | |
| Norme | |
| UL 508 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| corrente nominale (UL): | 1200 A |
| tensione nominale (UL) AC: | 1000 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 50 kA |
| 3 cycles (without OPD) @ 1000 V AC |
| Valori meccanici | |
| L x A x P: | 300 x 652 x 85 |
| peso: | 2950.0 kg/100 |
| Poli: | 3 poli |
| per barre: | 30, 40, 60, 80, 100, 120 x 10 |
| CT can be integrated in the device: | ja |
|
Ausreichend Platz für 2x3 Stromwandler vorhanden. |
|
|
the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB |
|
| for UL feeder circuits >250V |
