for UL feeder circuits >250V
Art.-Nr.: 32983000

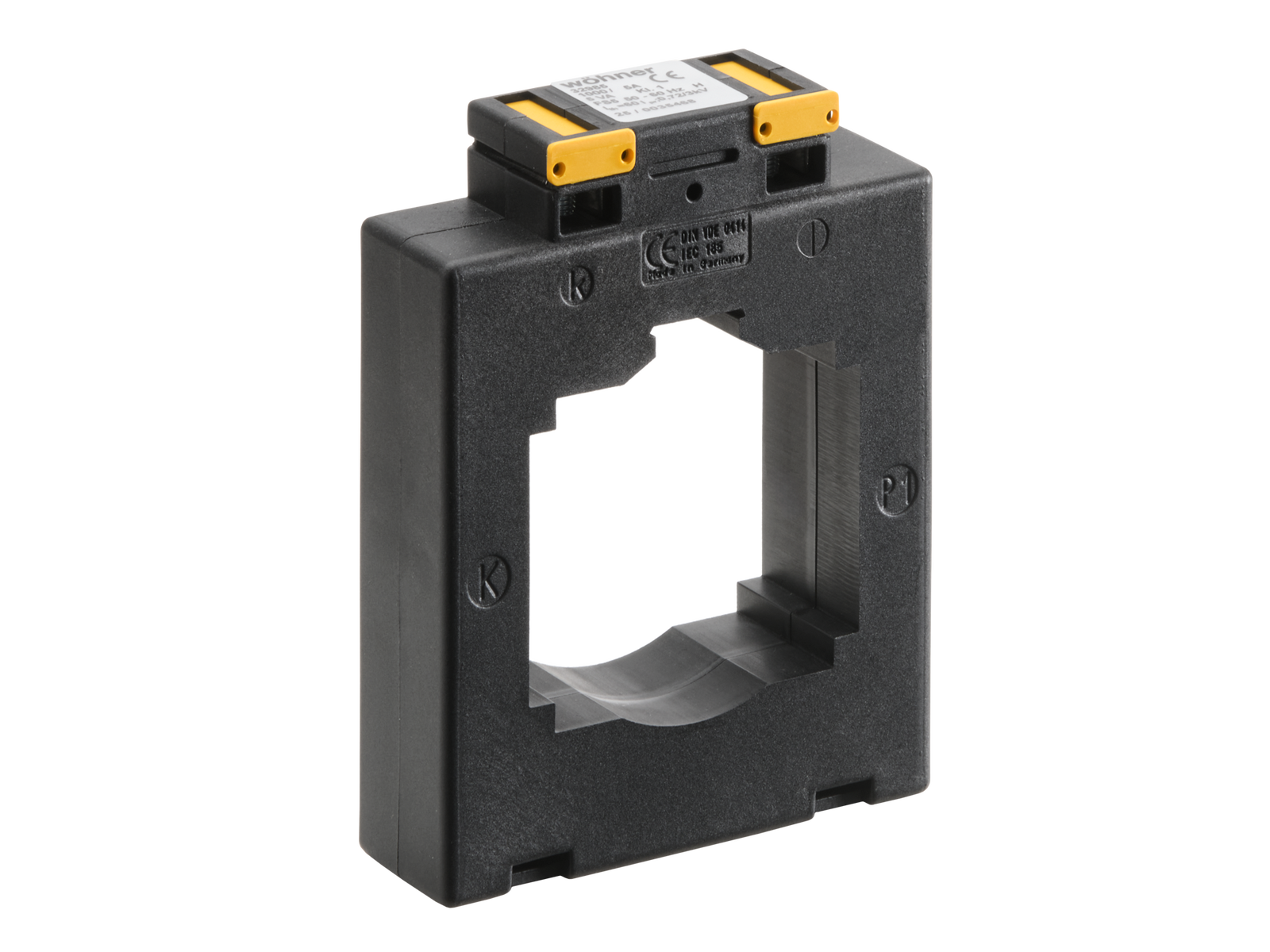

Stromwandler 630 A / 5 A
5 VA / Klasse 1
System
185Power
Produktgruppe | 23 |
Untergruppe | 05 |
VE | 1 |
EAN | 4021267329839 |
ECLASS 6.1 | 27210902 |
ECLASS 7.1 | 27210902 |
ETIM 4.0 | EC002048 |
ETIM 5.0 | EC002048 |
Standards
IEC 61869-1:2007
IEC 61869-2:2012
CCC Zulassung: nicht zertifizierungspflichtig
Baugröße: | CT4 |
Angaben IEC | |
Standards | |
IEC 61869-1:2007 IEC 61869-2:2012 |
Elektrische Werte IEC | |
prim. Bemessungsstrom Ipr: | 630 A |
sek. Bemessungsstrom : | 5 A |
sek. Bemessungsscheinleistung: | 5 VA |
Genauigkeitsklasse (Strom): | 1 |
max. Betriebsspannung Um: | 720 V |
therm. Kurzzeitstrom Ith: | 37.8 kA |
Verlustleistungsabgabe des Artikels:
Bei einer praxisüblichen Belastung von 80 % ergibt sich eine Leistungsabgabe von 1.6 W.
(Bei voller Belastung beträgt die Leistungsabgabe 2.5 W.)
Mechanische Werte | |
B x H x T: | 96 x 121 x 30 |
Gewicht: | 14.0 kg/100 |
plombierbar: | nein |
Klemmstellen | |
Flachstecker | |
6,3 x 0,8 (DIN 46244-A) | |
32749000A
EQUES®185Power
Sammelschienenadapter 1150 A
300 x 652, Phasendrehung
Verbindung zum System unten
für: Siemens 3VL7 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Auslaufartikel
Mehr
32753000A
EQUES®185Power
Sammelschienenadapter 1150 A
300 x 675, Verbindung oben, Klemmkontaktierung
für: Siemens 3VL7 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr
32766000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32757000A
EQUES®185Power
Sammelschienenadapter 1250 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric Compact NS1250, ComPacT NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32775000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric Compact NS1600, ComPacT NS 1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr
32756000A
EQUES®185Power
Sammelschienenadapter 1450 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric Compact NS1600, ComPacT NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32776000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric Compact NS1250, ComPacT NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr
32780000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr
32761000A
EQUES®185Power
Sammelschienenadapter 1440 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32772000A
EQUES®185Power
Sammelschienenadapter 1150 A
300 x 675, Verbindung oben / unten, Schraubkontaktierung
für: Siemens 3VL7 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Auslaufartikel
Mehr
32765000A
EQUES®185Power
Sammelschienenadapter 1250 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32809000A
EQUES®185Power
Sammelschienenadapter 1440 A
300 x 652, Verbindung oben, Schraubkontaktierung
für: GE FK1600, Legrand DPX³ 1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr
32785000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr
32784000A
EQUES®185Power
Sammelschienenadapter 1220 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr
32721000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Schneider Electric Compact NS1250, ComPacT NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr
32720000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Schneider Electric Compact NS1600, ComPacT NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr
32719000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Schneider Electric Compact NS1250, ComPacT NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32718000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Schneider Electric Compact NS1600, ComPacT NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32808000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr
32724000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr
32722000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32787000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Eaton NZM4 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32737000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric Compact NS1250, ComPacT NS1250
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32734000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric Compact NS1600, ComPacT NS1600
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32807000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32797000A
EQUES®185Power
Sammelschienenadapter 1320 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: ABB Tmax T7, XT7 (1600 A), Emax E1.2 (1600 A), Siemens 3VA27 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32726000A
EQUES®185Power
Sammelschienenadapter 1220 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32731000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Eaton NZM4 (1600 A), Siemens 3VL8 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32789000A
EQUES®185Power
Sammelschienenadapter 1400 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Eaton NZM4 (1600 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr
32729000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: ABB Tmax T6, XT6 (1000 A), T7, XT7 (1000 A), Emax E1.2 (1000 A), Siemens 3VA27 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32723000A
EQUES®185Power
Sammelschienenadapter 1220 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32725000A
EQUES®185Power
Sammelschienenadapter 1220 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: ABB Tmax T7, XT7 (1250 A), Emax E1.2 (1250 A), Siemens 3VA27 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr
32755000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 675, Verbindung oben, Klemmkontaktierung
für: Siemens 3VL7 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr
32763000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Eaton NZM4 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32773000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 675, Verbindung oben / unten, Schraubkontaktierung
für: Siemens 3VL7 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Auslaufartikel
Mehr
32752000A
EQUES®185Power
Sammelschienenadapter 1550 A
300 x 675, Verbindung oben, Klemmkontaktierung
für: Socomec Sirco 1250 A (Socomec-Nr. 26003U21), Sirco 1600 A (Socomec-Nr. 26003U61)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32754000A
EQUES®185Power
Sammelschienenadapter 720 A
300 x 675, Verbindung oben, Klemmkontaktierung
für: Siemens 3VL6 (630 A, 800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr
32758000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32762000A
EQUES®185Power
Sammelschienenadapter 1250 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32774000A
EQUES®185Power
Sammelschienenadapter 650 A
300 x 675, Verbindung oben / unten, Schraubkontaktierung
für: Siemens 3VL6 (630 A, 800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Auslaufartikel
Mehr
32771000A
EQUES®185Power
Sammelschienenadapter 1150 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Siemens 3VL7 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr
32777000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Schneider Electric Compact NS630B, NS800, NS1000, CompPacT NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr

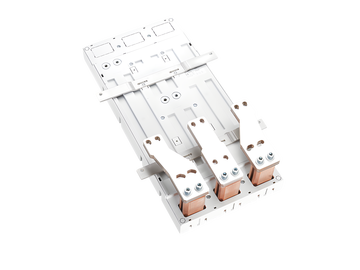

32764000A
EQUES®185Power
Sammelschienenadapter 1500 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Socomec Sirco 1250 A (Socomec-Nr. 26003U21), Sirco 1600 A (Socomec-Nr. 26003U61)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32779000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Eaton NZM4 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr
32707000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: Siemens 3VA25 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32783000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 675, Verbindung unten, Klemmkontaktierung
für: Siemens 3VL7 (1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr
32708000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Siemens 3VA25 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32709000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Siemens 3VA25 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr
32788000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung, Phasendrehung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32786000A
EQUES®185Power
Sammelschienenadapter 800 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: ABB Tmax T6, XT6, T7, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr
32781000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung oben / unten, Schraubkontaktierung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr
32795000A
EQUES®185Power
Sammelschienenadapter 650 A
300 x 675, Verbindung unten, Klemmkontaktierung
für: Siemens 3VL6 (630 A, 800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Auslaufartikel
Mehr
32790000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Schraubkontaktierung, Phasendrehung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
nicht geeignet für Systeme mit CrossLink-Berührungsschutzmodulen
Mehr
32747000A
EQUES®185Power
Sammelschienenadapter 900 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Schneider Electric Compact NS630B, NS800, NS1000, ComPacT NS800, NS1000
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32732000A
EQUES®185Power
Sammelschienenadapter 1200 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Eaton NZM4 (1250 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32733000A
EQUES®185Power
Sammelschienenadapter 1000 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: Eaton NZM4 (630 A, 800 A, 1000 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32767000A
EQUES®185Power
Sammelschienenadapter 800 A
300 x 652, Verbindung oben, Klemmkontaktierung
für: ABB Tmax T6, T7, XT6, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
32730000A
EQUES®185Power
Sammelschienenadapter 800 A
300 x 652, Verbindung unten, Klemmkontaktierung
für: ABB Tmax T6, XT6, T7, XT7 (800 A), Emax E1.2 (800 A), Siemens 3VA27 (800 A)
für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Mehr
Finden Sie Ihren Ansprechpartner
Zur Kontaktseite
Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental
Bestell-Hotline (Deutschland)
+49 9563 751 125
order@woehner.de
Technik-Hotline (Deutschland)
+49 9563 751 508
support@woehner.de
