sectionneur à fusible NH taille 00, 160 A, monté sur rail, raccordement par le haut / par le bas (33198)

The picture may show a similar product.

Description

Référence 33198 000

QUADRON®60Classic

sectionneur à fusible NH taille 00, 160 A, monté sur rail, raccordement par le haut / par le bas

borne à cage

raccordement par le haut ou par le bas

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

avec CrossLink®Technology

Système

60Classic

Avantages produit

CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
If flat busbars are used the device can be mounted covering the busbar support

Groupe de produits 09
Sous-groupe 24
Dimensions de l'emballage 1
EAN 4021267331986
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

Approbations

IEC (CB) , UL , VDE , CCC

for UL feeder circuits >250V

Type: QCB-NH00

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2010010302403934

Données techniques

for fuse links size: NH 000, NH 00
fuse links acc. to standard: IEC / HD 60269-2
permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
Courant assigné (IEC): 160 A
Tension assignée (IEC) CA: 690 V
Tension assignée (IEC) CC: 440 V
rated isolation voltage Ui AC: 800 V
rated isolation voltage Ui DC: 500 V
Tension assignée de tenue aux chocs Uimp: 6 kV
Catégorie d'emploi CA: AC-21B (690 V)
AC-22B (500 V)
cond. short-circuit current with fuses (AC): 50 kA / 690 V
80 kA / 500 V (160 A)
approved wth fuse links of operation class: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 11,3 W.

(The power dissipation at full load would be 17,7 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CC: 800 V
further utilisation category AC (IEC 60947-3): AC-20B (1000 V) at pollution degree 2

visible information required if used at more than 690V AC: do not switch under load
further utilisation category DC (IEC 60947-3):

2 contacts (L1,L3) in line
DC-21B (220 V)
DC-21B (440 V / 100 A)
DC-22B (220 V / 63 A)
DC-20B (1000 V) at pollution degree 2

visible information required if used at more than 440 V DC: do not switch under load


Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
When several devices are used side-by-side in continuous operation, the rated load factor specified in IEC / EN 61439-1, Table 1, must be observed.
System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation
adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe)
Details UL
Normes
UL 4248-1
for UL feeder circuits >250V
Electrical data UL
rated current (UL): 160 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
Icc: 100 kA
Charactéristiques mécaniques
L x H x P: 106 x 200 x 97
Poids: 100,0 kg/100
Pôles: 3 pôles
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
front degree of protection: IP30

Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars

Points de raccordement
cage clamp connection
screw drive: S4
wire stripping: 20 mm
min. cross-section: 1,5 mm²
max. cross-section: 70 mm²
re: 1.5 - 10 mm²
rm: 16 - 70 mm²
f: 1.5 - 70 mm²
f + AE: 1.5 - 70 mm²
(f + AE may not fit with max. cross-section)
Md min.: 5,0 Nm
Md max.: 6,0 Nm
Not suitable for aluminium cables !
Alvéole de serrage: 12x9

min. cross-section UL: AWG 12
max. cross-section UL: AWG 2/0
torque (UL): 44-53 lb-in


2x 10 mm², 2x 16 mm² and 2x 25 mm² flexible with wire-end ferrules, identical cables placed side by side, crimping square
2x 10 - 35 mm² flexible identical cables placed side by side

Application notes

Not suitable for aluminium cables !

basé sur les capacités de commutation AC et DC et compte tenu des conditions de surcharge telle que données dans les normes mentionnées ci-dessus, les distances suivantes par rapport à des pièces métalliques mises à la terre doivent être respectés :
required spacing top: 100 mm
required spacing at sides: 50 mm
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

connection accessories

79811 000
cache pour cosses, fixation en haut / bas
NH 00
pour: 33200, 33208, 33329, 33394, 33398, 33420
Plus

33915 000
connexion pour ligne auxiliaire, pour borne à cage
connecteur plat EN 61210  6,3 x 0,8
pour: QCB-NH00, QCS-NH00, QCS-160
Plus

covers

33315 000
cache de compensation, 2 pièces
pour NH-LTS taille 00
taille 00
Plus

33317 000
bandeau de compensation, enfichable sur le côté
pour NH-LTS taille 00
taille 00
Plus

78105 000
cadre, double
232 x 210, ne convient pas pour 33221, 33222
taille 00
Plus

78893 000
cadre, simple
130 x 210, ne convient pas pour 33221, 33222
taille 00
Plus

further accessories

33156 000
contact de signalisation
commutateur 250 V AC / 5 A, 30 V DC / 4 A
Plus

03849 000
verrouillage du couvercle
pour fil de plombage
Taille 00
Plus

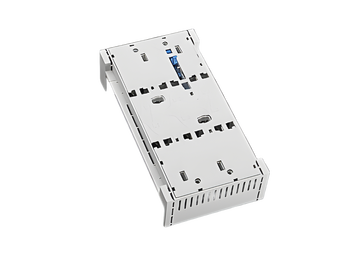

32594 000
