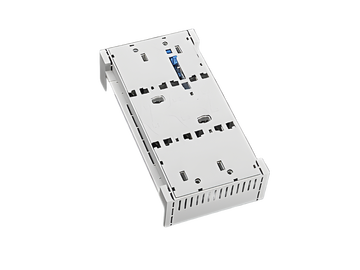

The picture may show a similar product.
Cod.art.: 33198000
QUADRON®60Classic
base sezion. per fus. NH00, 160 A, per barre, uscita in basso / alto
morsetti a gabbia
connessione cavi in alto o basso
per barre 12, 15, 20, 25, 30 x 5, 10 e barre profilate
con CrossLink®Technology
Montaggio
60Classic
Vantaggi prodotto
CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two
If flat busbars are used the device can be mounted covering the busbar support
| gruppo di prodotto | 09 |
| sottogruppo prodotto | 24 |
| pz/ conf. | 1 |
| EAN | 4021267331986 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Norme
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Omologazioni
IEC (CB) , UL , VDE , CCC , DNV GL
for UL feeder circuits >250V
type no.: QCB-NH00
| per fusibili di grandezza: | NH 000, NH 00 |
| fusibile secondo norma: | IEC / HD 60269-2 |
| potenza diss. max. ammissibile del fusibile inserito: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| Norme | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| corrente nominale (IEC): | 160 A |
| tensione nominale (IEC) AC: | 690 V |
| tensione nominale (IEC) DC: | 440 V |
| tensione nominale di isolamento Ui AC: | 800 V |
| tensione nominale di isolamento Ui DC: | 500 V |
| tensione di picco Uimp: | 6 kV |
| Categoria d'impiego AC: | AC-21B (690 V) AC-22B (500 V) |
| corrente nom. di cto cto condizionata da fusibili (AC): | 50 kA / 690 V |
| 80 kA / 500 V (160 A) | |
| secondo prove fatte con fusibili di caratteristica: | gG |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 11.3 W.
(The power dissipation at full load would be 17.7 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) DC: | 800 V |
| further utilisation category AC (IEC 60947-3): | AC-20B (1000 V) at pollution degree 2 visible information required if used at more than 690V AC: do not switch under load |
| further utilisation category DC (IEC 60947-3): | 2 contacts (L1,L3) in line
|
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. |
| When several devices are used side-by-side in continuous operation, the rated load factor specified in IEC / EN 61439-1, Table 1, must be observed. | |
| System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe) |
| Details UL | |
| Norme | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| corrente nominale (UL): | 160 A |
| tensione nominale (UL) AC: | 600 V |
| frequenza nominale (UL): | 50 / 60 Hz |
| SCCR: | 100 kA |
| Valori meccanici | |
| L x A x P: | 106 x 200 x 97 |
| peso: | 100.0 kg/100 |
| Poli: | 3 poli |
| per barre: | 12, 15, 20, 25, 30 x 5, 10 e barre profilate |
| grado di protezione dal fronte: | IP30 |
Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars
| Connessioni | |
| cage clamp connection | |
| screw drive: | S4 |
| wire stripping: | 20 mm |
| min. cross-section: | 1.5 mm² |
| max. cross-section: | 70 mm² |
| re: | 1.5 - 10 mm² |
| rm: | 16 - 70 mm² |
| f: | 1.5 - 70 mm² |
| f + AE: | 1.5 - 70 mm² |
| (f + AE may not fit with max. cross-section) | |
| Alveolo di serraggio: | 12x9 |
| Md min.: | 5.0 Nm |
| Md max.: | 6.0 Nm |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 12 |
| max. cross-section UL: | AWG 2/0 |
| torque (UL): | 44-53 lb-in |
|
2x 10 mm², 2x 16 mm² and 2x 25 mm² flexible with wire-end ferrules, identical cables placed side by side, crimping square |
|
| Not suitable for aluminium cables ! | |
|
Basati sulle capacità di interruzione sia AC che DC, e considerando le condizioni di sovraccarico - come specificati negli standard citati qui sopra - vanno rispettate le seguenti distanze verso parti metalliche messe a terra: |
|
| spazio necessario al lato superiore: | 100 mm |
| spazio necessario lateralmente: | 50 mm |
| Sezionatori e basi sezionabili sec. IEC 60947-3 possono essere impiegati anche oltre alla loro tensione nominale, fino al valore della tensione d'isolamento, se l'impiego prevede l'utilizzo come semplice base portafusibile (senza funzione di sezionamento), e se viene indicato ben visibile sul prodotto stesso. | |
| potenza diss. max. ammissibile del fusibile inserito: | 12 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
