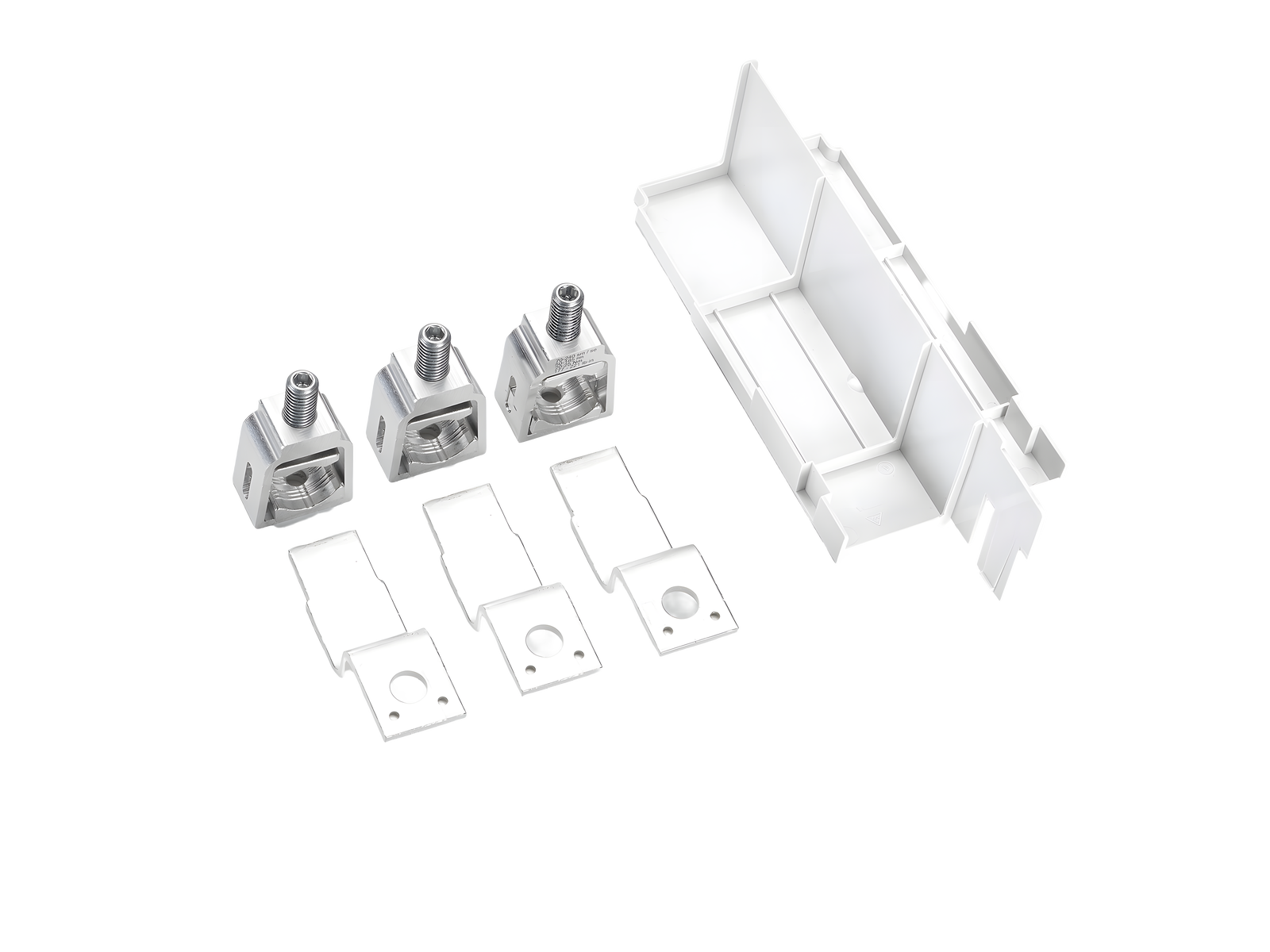

kit de raccordement borne à cage 70 mm² - 240 mm²

The picture may show a similar product.

Description

Référence 33648 000A

cache à l'arrière compris

taille 1 - 3

Système

185Power

Groupe de produits	18
Sous-groupe	70

Dimensions de l'emballage	1
EAN	4021267336486

ECLASS 14.0	27142190
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

EAC Type: AC-A

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Charactéristiques mécaniques
Poids:	86,8 kg/100

Points de raccordement
min. cross-section:	70 mm²
max. cross-section:	240 mm²
rm:	70 - 185 mm²
se:	95 - 240 mm²
sm:	70 - 240 mm²
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

Charactéristiques des matériaux
halogen-free:	Yes

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

33630 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 1
connexion par le bas M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33636 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 1
avec surveillance fusible
connexion par le bas M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33633 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 2
connexion par le haut M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33638 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 2
avec surveillance fusible
connexion par le bas M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33640 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 3
avec surveillance fusible
connexion par le bas M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33631 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 1
connexion par le haut M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Produit en fin de vie
Plus

33634 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 3
connexion par le bas M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33632 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 2
connexion par le bas M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33635 000A
QUADRON 185Power Speed
réglette sectionneur de fusible NH taille 3
connexion par le haut M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

https://pim.woehner.de/FR/CH/1000177339

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
