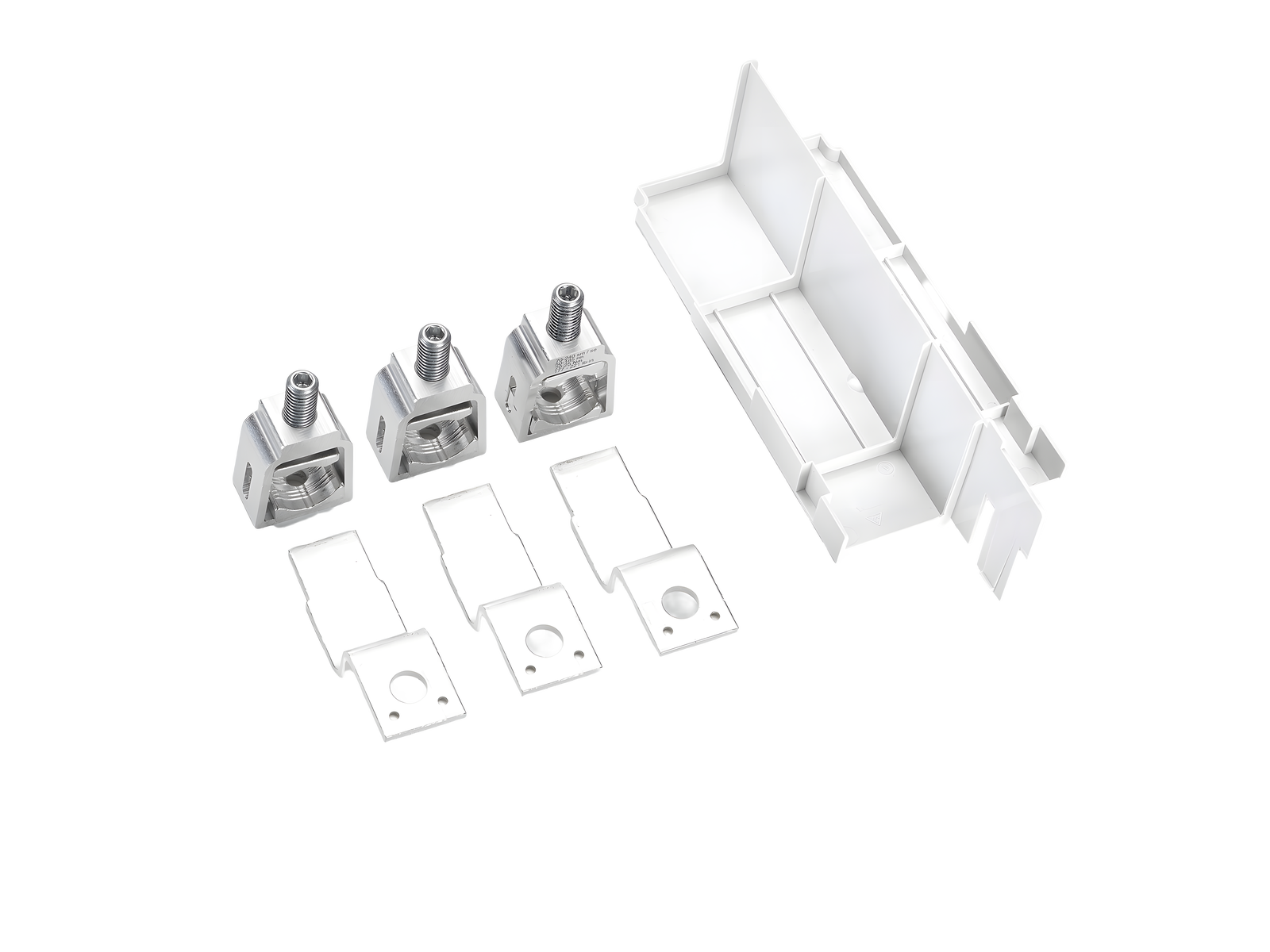

kit de raccordement borne à cage 70 mm² - 240 mm² (33648)

The picture may show a similar product.

Description

Référence 33648 000A

kit de raccordement borne à cage 70 mm² - 240 mm²

cache à l'arrière compris

taille 1 - 3

Système

185Power

Groupe de produits	18
Sous-groupe	70

Dimensions de l'emballage	1
EAN	4021267336486

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Charactéristiques mécaniques
Poids:	86,8 kg/100

Points de raccordement
min. cross-section:	70 mm²
max. cross-section:	240 mm²
rm:	70 - 185 mm²
se:	95 - 240 mm²
sm:	70 - 240 mm²
Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

Application notes

Suitable for aluminium cables. When using aluminium cables, observe the maintenance instructions.

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Usage

33630 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 1
connexion par le bas M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33636 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 1
avec surveillance fusible
connexion par le bas M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33633 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 2
connexion par le haut M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33638 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 2
avec surveillance fusible
connexion par le bas M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33640 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 3
avec surveillance fusible
connexion par le bas M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33631 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 1
connexion par le haut M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Produit en fin de vie
Plus

33635 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 3
connexion par le haut M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33634 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 3
connexion par le bas M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

33632 000A
QUADRON^®185Power Speed
réglette sectionneur de fusible NH taille 2
connexion par le bas M12
double-breaking
operator independent switching (snap-action mechanism)
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
accessory required for busbar mounting
Plus

https://pim.woehner.de/FR/INT/1000177339

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
