plaque bornier, 3 pôles (01013)

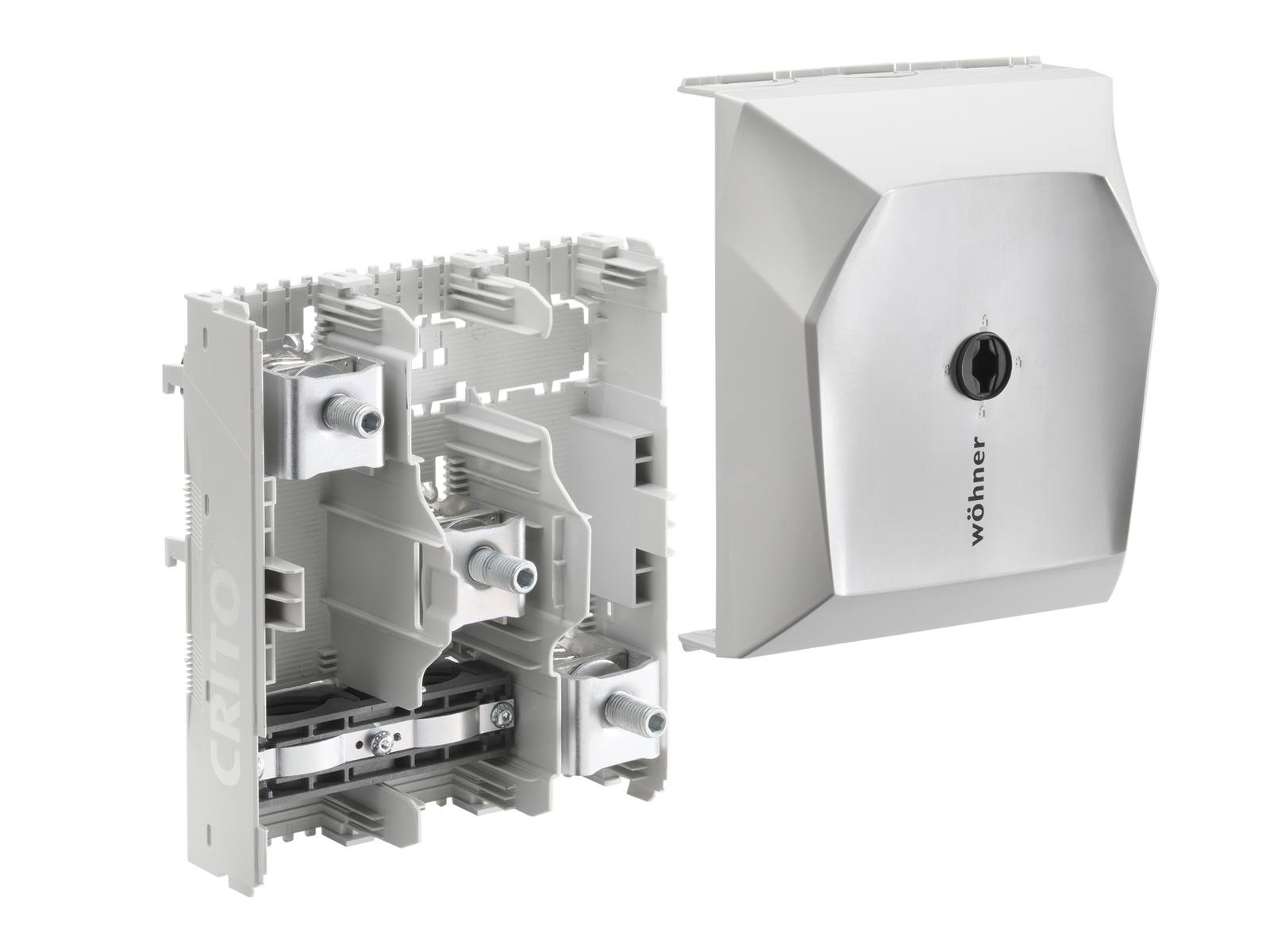

The picture may show a similar product.

Description

Référence 01013000A

CRITO®CrossBoard

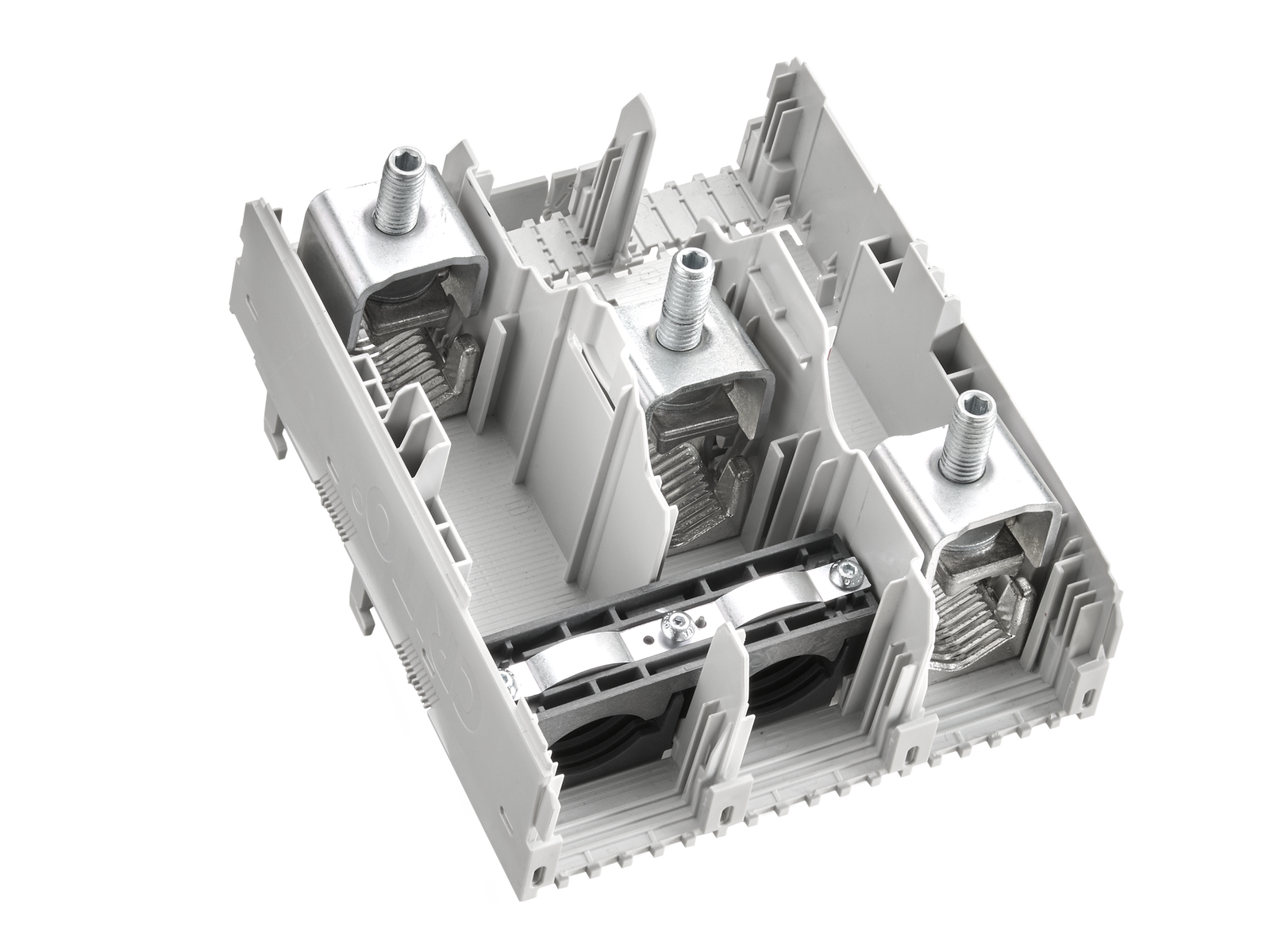

plaque bornier, 3 pôles

95 -  300 mm²

coming soon

Système

CrossBoard® 800 A

Avantages produit

Terminals with captive clamping screws
Conductor can be overlapped
Indication of nominal cross-section and tightening torque noted on the terminals.

Groupe de produits 07
Sous-groupe 51
Dimensions de l'emballage 1
EAN 4021267010133
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Homologations

Normes

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Approbations

DNV GL

Type: 413

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
Courant assigné (IEC): 630 A
Tension assignée (IEC) CA: 690 V
rated peak withstand current  Ipk max.: 80 kA
Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA: 1000 V
Tension maximale IEC CC: 1500 V
current capacity (IEC) max.: 630 A
Electrical data UL
for wires UL: Cu 75°C
Charactéristiques mécaniques
L x H x P: 173 x 200 x 118
Poids: 165,7 kg/100
Pôles: 3 pôles
Points de raccordement
screw clamp connection
screw drive: S8
wire stripping: 38 mm
min. cross-section: 95 mm²
max. cross-section: 300 mm²
Md min.: 24,0 Nm
Md max.: 36,0 Nm
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
torque Alu: Alu: Md 30 - 36 Nm

min. cross-section UL: AWG 3/0
max. cross-section UL: MCM 600
torque (UL): 266 lb-in
for wires UL: Cu 75°C

Application notes

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
Les performances d'isolation de l'article dépendent des conditions d'installation.
