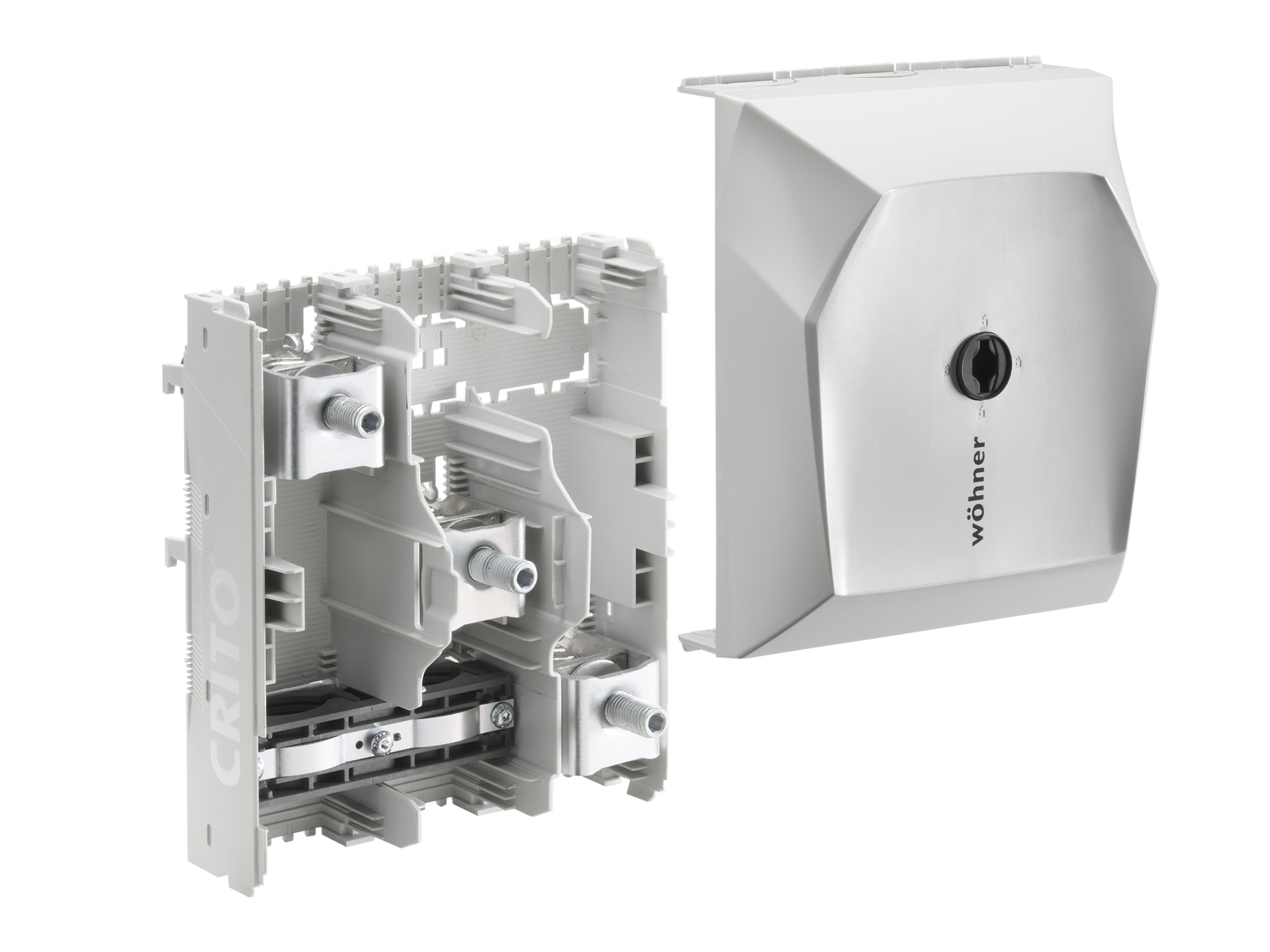

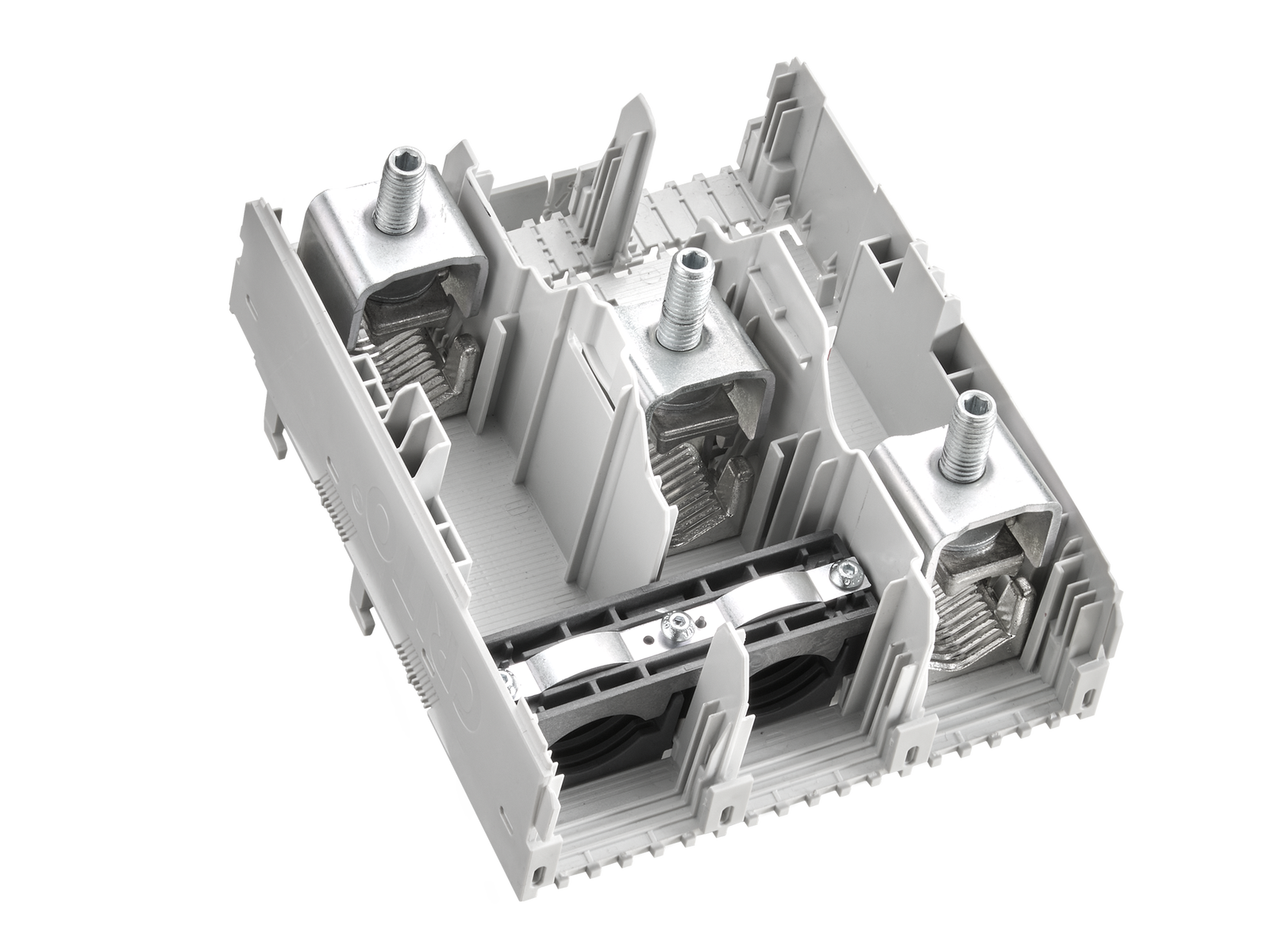

Das Foto kann einen ähnlichen Artikel anzeigen.
Art.-Nr.: 01013000A
CRITO®CrossBoard
Anschlussklemmenplatte, 3-polig
95 - 300 mm²
in Kürze lieferbar
System
CrossBoard® 800 A
Produktvorteile
Klemmen mit unverlierbaren Klemmschrauben
Übergreifen des Leiters möglich
Angabe von Nennquerschnitt und Anzugsdrehmoment auf den Klemmen vermerkt.
Produktgruppe | 07 |
Untergruppe | 51 |
VE | 1 |
EAN | 4021267010133 |
ECLASS 6.1 | 27141146 |
ECLASS 7.1 | 27141146 |
ETIM 4.0 | EC000001 |
ETIM 5.0 | EC000001 |
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Approbationen
DNV GL
Typnummer: 413
CCC Zulassung: nicht zertifizierungspflichtig
Angaben IEC | |
Standards | |
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
Elektrische Werte IEC | |
Bemessungsstrom (IEC): | 630 A |
Bemessungsspannung (IEC) AC: | 690 V |
Bemessungsstoßstromfestigkeit Ipk max.: | 80 kA |
zusätzliche Daten IEC | |
Die nachfolgenden Werte sind durch Prüfungen unter bestimmten Bedingungen nachgewiesen. Für die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen. |
max. zulässige Spannung (IEC) AC: | 1000 V |
max. zulässige Spannung (IEC) DC: | 1500 V |
Strombelastbarkeit (IEC) max.: | 630 A |
Elektrische Werte UL | |
für Leitungen UL: | Cu 75°C |
Mechanische Werte | |
B x H x T: | 173 x 200 x 118 |
Gewicht: | 165.7 kg/100 |
Poligkeit: | 3-polig |
Klemmstellen | |
Schraub-Klemmverbindung | |
Antrieb: | S8 |
Abisolierung: | 38 mm |
Querschnitt min.: | 95 mm² |
Querschnitt max.: | 300 mm² |
Md min.: | 24.0 Nm |
Md max.: | 36.0 Nm |
Für Aluminiumleiter geeignet. bei der Verwendung von Aluminiumleitern Wartungshinweise beachten |
|
Drehmoment Alu: | Alu: Md 30 - 36 Nm |
Querschnitt min. UL: | AWG 3/0 |
Querschnitt max. UL: | MCM 600 |
Drehmoment (UL): | 266 lb-in |
für Leitungen UL: | Cu 75°C |
Für Aluminiumleiter geeignet. bei der Verwendung von Aluminiumleitern Wartungshinweise beachten |
|
Die Isolationseigenschaften des Artikels werden durch die Einbaubedingungen bestimmt. | |
