démarreur moteur hybride 3 pôles (36124)

The picture may show a similar product.

Description

Référence 36124 000A

MOTUS®30Compact

démarreur moteur hybride 3 pôles

démareur direct inverse de 0,18 - 3 A / contacteur de charge résistive de 0,18 - 3 A

avec module IO-Link et technologie CrossLink®

pour jeux de barres 12 x 5, 10

avec CrossLink®Technology

Produit en fin de vie

Système

30Compact 3P

Avantages produit

4 functions integrated:
Right contactor
Left contactor
Motor protection relay

Installed width only 22.5mm
30 million electrical switching operations

Groupe de produits 21
Sous-groupe 06
Dimensions de l'emballage 1
EAN 4021267361242
ECLASS 6.1 27370804
ECLASS 7.1 27370804
ETIM 4.0 EC001037
ETIM 5.0 EC001037

Homologations

Normes

IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-2:2011
IEC 61508-1:2010
ISO 13849-1:2015

UL 60947-1

Approbations

UL

for UL feeder circuits >250V

Type: 36130

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

Données techniques

Details IEC
Normes
IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-2:2011
IEC 61508-1:2010
ISO 13849-1:2015
Electrical data IEC
Courant assigné (IEC): 3 A
Tension assignée (IEC) CA: 500 V
min. operating voltage AC: 42 V
trigger characteristic: Class 10
set nominal current: Yes
min. load current: 0.18 A
max. switching frequency: 2 Hz
switching cycles: 30.000.000
rated frequency (IEC): 50 / 60 Hz
rated isolation voltage Ui AC: 550 V
Tension assignée de tenue aux chocs Uimp: 6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 3,8 W.

(The power dissipation at full load would be 6,0 W.)

Details UL
Normes
UL 60947-1
for UL feeder circuits >250V
Electrical data UL
rated current (UL): 3 A
rated voltage (UL) AC: 500 V
min. operating voltage AC: 42 V
rated frequency (UL): 50 / 60 Hz
SCCR unprotected max.: 5 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 kA
SCCR: 100 kA with JDDZ fuse Class J 175 A / 600 V AC
Charactéristiques mécaniques
L x H x P: 22.5 x 160 x 114.5
Poids: 55,9 kg/100
Pôles: 3 pôles
pour jeux de barres: 12 x 5, 10
degree of protection: IP20
vertical installation position: Yes
horizontal installation position: No
Points de raccordement
screw clamp connection
screw drive: 0,8x4
wire stripping: 8 mm
min. cross-section: 0,2 mm²
max. cross-section: 2,5 mm²
Md min.: 0,5 Nm
Md max.: 0,6 Nm

min. cross-section UL: AWG 24
max. cross-section UL: AWG14
torque (UL): 5,0 - 7,0 lb-in


Screw terminals (solid round, flexible, flexible with wire-end ferrule)
0.14 - 2.5mm² / 0.5 - 0.6Nm
The cable outlet is provided with a pluggable terminal

Application notes

permitted degree of polution: 2
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Operation instructions

| IODD

| Beschreibungsdatei für Siemens SPS (*.udt)“

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

spare parts

31567 000
fusible de remplacement pour MOTUS®
fusible 16 A pour versions 0,6 A et 2,4 A
10x38 gR
Plus

Similar products

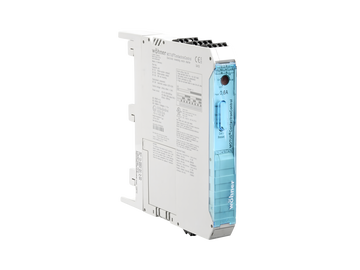

36101 000B
MOTUS®30Compact
démarreur moteur hybride 3 pôles
démareur direct inverse de 0,075 - 0,6 A / contacteur de charge résistive de 0,075- 0,6 A
pour jeux de barres: 12 x 5, 10
Plus

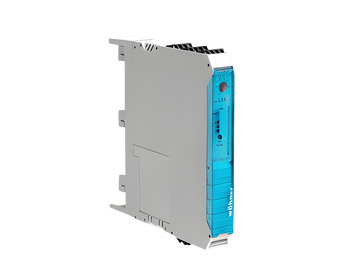

36104 000B
