avviatore ibrido, 3p (36124)

The picture may show a similar product.

Descrizione

Cod.art.: 36124000A

MOTUS^®30Compact

avviatore ibrido, 3p

0,18 - 3 A avv. motore (avanti/indietro) / switch per carichi motore

con IO-Link interface

per barre 12 x 5, 10

con CrossLink®Technology

NUOVO

Montaggio

30Compact 3P

Vantaggi prodotto

4 functions integrated:
Right contactor
Left contactor
Motor protection relay

Installed width only 22.5mm
30 million electrical switching operations

gruppo di prodotto	21
sottogruppo prodotto	06

pz/ conf.	1
EAN	4021267361242

ECLASS 6.1	27370804
ECLASS 7.1	27370804
ETIM 4.0	EC001037
ETIM 5.0	EC001037

Certificazioni

Norme

IEC 60947-1:2007 + A1:2010 + A2:2014
IEC 60947-4-2:2011
IEC 61508-1:2010
ISO 13849-1:2015

UL 60947-1

Omologazioni

for UL feeder circuits >250V

type no.: 36130

UL file: E360470, UL category (for USA): NLDX https://www.ul.com

UL file: E360470, UL category (for Canada): NLDX7 https://www.ul.com

Dati tecnici

Details IEC
Norme
IEC 60947-1:2007 + A1:2010 + A2:2014 IEC 60947-4-2:2011 IEC 61508-1:2010 ISO 13849-1:2015

Electrical data IEC
corrente nominale (IEC):	3 A
tensione nominale (IEC) AC:	500 V
tensione min. di impiego AC:	42 V

curva di intervento:

Class 10

corrente del carico regolabile:	Yes
corrente min. del carico:	0.18 A
frquenza max. di commutazione :	2 Hz
cicli di manovra:	30.000.000

frequenza nominale (IEC):

50 / 60 Hz

tensione nominale di isolamento U_i AC:	550 V
tensione di picco U_imp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 3.8 W.

(The power dissipation at full load would be 6.0 W.)

Details UL
Norme
UL 60947-1

for UL feeder circuits >250V

Electrical data UL
corrente nominale (UL):	3 A
tensione nominale (UL) AC:	500 V
tensione min. di impiego AC:	42 V
frequenza nominale (UL):	50 / 60 Hz

SCCR unprotected max.:	5 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	100 kA

SCCR:

100 kA with JDDZ fuse Class J 175 A / 600 V AC

Valori meccanici
L x A x P:	22.5 x 160 x 114.5
peso:	55.9 kg/100
Poli:	3 poli
per barre:	12 x 5, 10

grado di protezione:

IP20

in posizione verticale:	Yes
in posizione orizzontale:	No

Connessioni
screw clamp connection
screw drive:	0,8x4
wire stripping:	8 mm
min. cross-section:	0.2 mm²
max. cross-section:	2.5 mm²
Md min.:	0.5 Nm
Md max.:	0.6 Nm

min. cross-section UL:	AWG 24
max. cross-section UL:	AWG14
torque (UL):	5,0 - 7,0 lb-in

Screw terminals (solid round, flexible, flexible with wire-end ferrule) 0.14 - 2.5mm² / 0.5 - 0.6Nm The cable outlet is provided with a pluggable terminal

Application notes

permitted degree of polution:	2


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Operation instructions

| IODD

| Beschreibungsdatei für Siemens SPS (*.udt)“

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

31567000
fusibile di ricambio per MOTUS®
fusibile 16 A, per versioni 0,6 A e 2,4 A
10x38 gR
Di Più

Similar products

36101000B

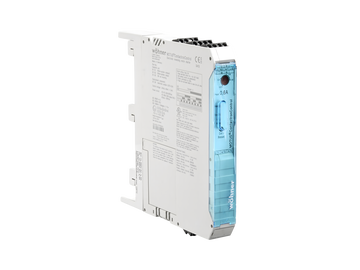

MOTUS^®30Compact
avviatore ibrido, 3p
0,075 - 0,6 A avv. motore (avanti/indietro) / switch per carichi motore
per barre: 12 x 5, 10
Di Più

36104000B

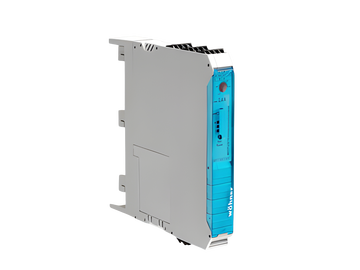

MOTUS^®30Compact
avviatore ibrido, 3p
0,18 - 2,4 A avv. motore (avanti/indietro) / switch per carichi motore
per barre: 12 x 5, 10
Di Più

https://pim.woehner.de/IT/CH/1000233411

Trova il tuo contatto

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
