embase de fusible D, à encastrer (31173000A)

The picture may show a similar product.

Description

Référence 31173 000A

TRITON Panel

embase de fusible D, à encastrer

E 27 / 25 A / 1P, pour vis de calibrage

protection contre le contact selon DGUV V3

for mounting plate or mounting rail

Système

Panel

Groupe de produits 02
Sous-groupe 09
Dimensions de l'emballage 9
EAN 4021267311735
ECLASS 14.0 27142103
ETIM 5.0 EC000094
ETIM 8.0 EC000094
ETIM 10.0 EC000094

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Approbations

CCC , DNV GL

Type: 2713

EAC Type: D

Données techniques

for fuse links size: D
fuse links acc. to standard: IEC / HD 60269-3
permitted power dissipation of the fuse-link: 4,5 W
Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Electrical data IEC
Courant assigné (IEC): 25 A
Tension assignée (IEC) CA: 500 V
Tension assignée (IEC) CC: 500 V
Tension assignée de tenue aux chocs Uimp: 4 kV
approved wth fuse links of operation class: gG
short-circuit strength when protected by fuses: 50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,4 W.

(The power dissipation at full load would be 0,7 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CA: 550 V
Tension maximale IEC CC: 525 V
max. permitted operation temperature 55°C

Le sens d'alimentation indiqué sur le produit doit être respecté.
Charactéristiques mécaniques
L x H x P: 40 x 90 x 55
Poids: 15,2 kg/100
Pôles: 1 pôle
Mounting: for mounting plate or mounting rail
Points de raccordement
cage clamp connection
screw drive: PZ2
min. cross-section: 1,5 mm²
max. cross-section: 35 mm²
re: 1.5 - 10 mm²
f: 1.5 - 35 mm²
f + AE: 1.5 - 35 mm²
(f + AE may not fit with max. cross-section)
Md min.: 2,4 Nm
Md max.: 3,2 Nm
Not suitable for aluminium cables !
Charactéristiques des matériaux
Material: Plastic
halogen-free: Yes

Application notes

Not suitable for aluminium cables !
Les performances d'isolation de l'article dépendent des conditions d'installation.
permitted power dissipation of the fuse-link: 4,5 W

Links (Prices, CAD data)

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD data WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

connection accessories

31028 000A
borne de raccordement, latérale
6 - 50 mm²
pour: 31014, 31024, 31309, 31311
Plus

31309 000A
peigne de raccordement à 1 pôle, pour E27, pas 40 mm
80 A, longueur 1 m
16 mm²
Plus

further accessories

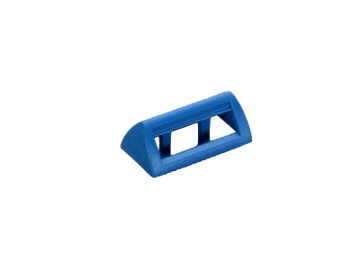

31086 000
support étiquette de repérage
pour Triton, à encliqueter
Plus
