The picture may show a similar product.
Cod.art.: 31173 000A
TRITON Panel
Base per fusibile DII
E 27 / 25 A / 1P, per calibri a vite
con protez. contro contatti accidentali
for mounting plate or mounting rail
Montaggio
Panel
| gruppo di prodotto | 02 |
| sottogruppo prodotto | 09 |
| pz/ conf. | 9 |
| EAN | 4021267311735 |
| ECLASS 14.0 | 27142103 |
| ETIM 5.0 | EC000094 |
| ETIM 8.0 | EC000094 |
| ETIM 10.0 | EC000094 |
Norme
IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019
Omologazioni
CCC , DNV GL
type no.: 2713
EAC Type: D
| per fusibili di grandezza: | D |
| fusibile secondo norma: | IEC / HD 60269-3 |
| potenza diss. max. ammissibile del fusibile inserito: | 4.5 W |
| Details IEC | |
| Norme | |
|
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019 |
| Electrical data IEC | |
| corrente nominale (IEC): | 25 A |
| tensione nominale (IEC) AC: | 500 V |
| tensione nominale (IEC) DC: | 500 V |
| tensione di picco Uimp: | 4 kV |
| secondo prove fatte con fusibili di caratteristica: | gG |
| resistenza al corto circuito con protezione tramite fusibili: | 50 kA |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0.4 W.
(The power dissipation at full load would be 0.7 W.)
| Supplementary data IEC | |
|
I seguenti valori sono stati rilevati tramite prove con determinate condizioni. Prima di progettare vostro impianto chiedere a Wöhner suddette condizioni. |
| tensione max. ammissibile (IEC) AC: | 550 V |
| tensione max. ammissibile (IEC) DC: | 525 V |
| max. permitted operation temperature | 55°C |
E’ obbligatorio rispettare la direzione di alimentazione come indicato sul prodotto. |
| Valori meccanici | |
| L x A x P: | 40 x 90 x 55 |
| peso: | 15.2 kg/100 |
| Poli: | 1 polo |
| Mounting: | for mounting plate or mounting rail |
| Connessioni | |
| cage clamp connection | |
| screw drive: | PZ2 |
| min. cross-section: | 1.5 mm² |
| max. cross-section: | 35 mm² |
| re: | 1.5 - 10 mm² |
| f: | 1.5 - 35 mm² |
| f + AE: | 1.5 - 35 mm² |
| (f + AE may not fit with max. cross-section) | |
| Md min.: | 2.4 Nm |
| Md max.: | 3.2 Nm |
| Not suitable for aluminium cables ! | |
| Proprietà materiali | |
| Material: | Plastic |
| halogen-free: | Yes |
| Not suitable for aluminium cables ! | |
| La capacità di isolamento dell'articolo dipende dalle condizioni di installazione. | |
| potenza diss. max. ammissibile del fusibile inserito: | 4.5 W |
31028
000A
morsetto di alimentazione laterale per pettini
6 - 50 mm²
per: 31014, 31024, 31309, 31311
Di Più
31309
000A
barra a pettine, 1 polo, per E27, passo 40 mm
80 A, lunghezza 1 m
16 mm²
Di Più
31086
000

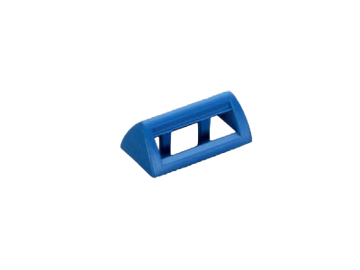

Supporto targhetta
