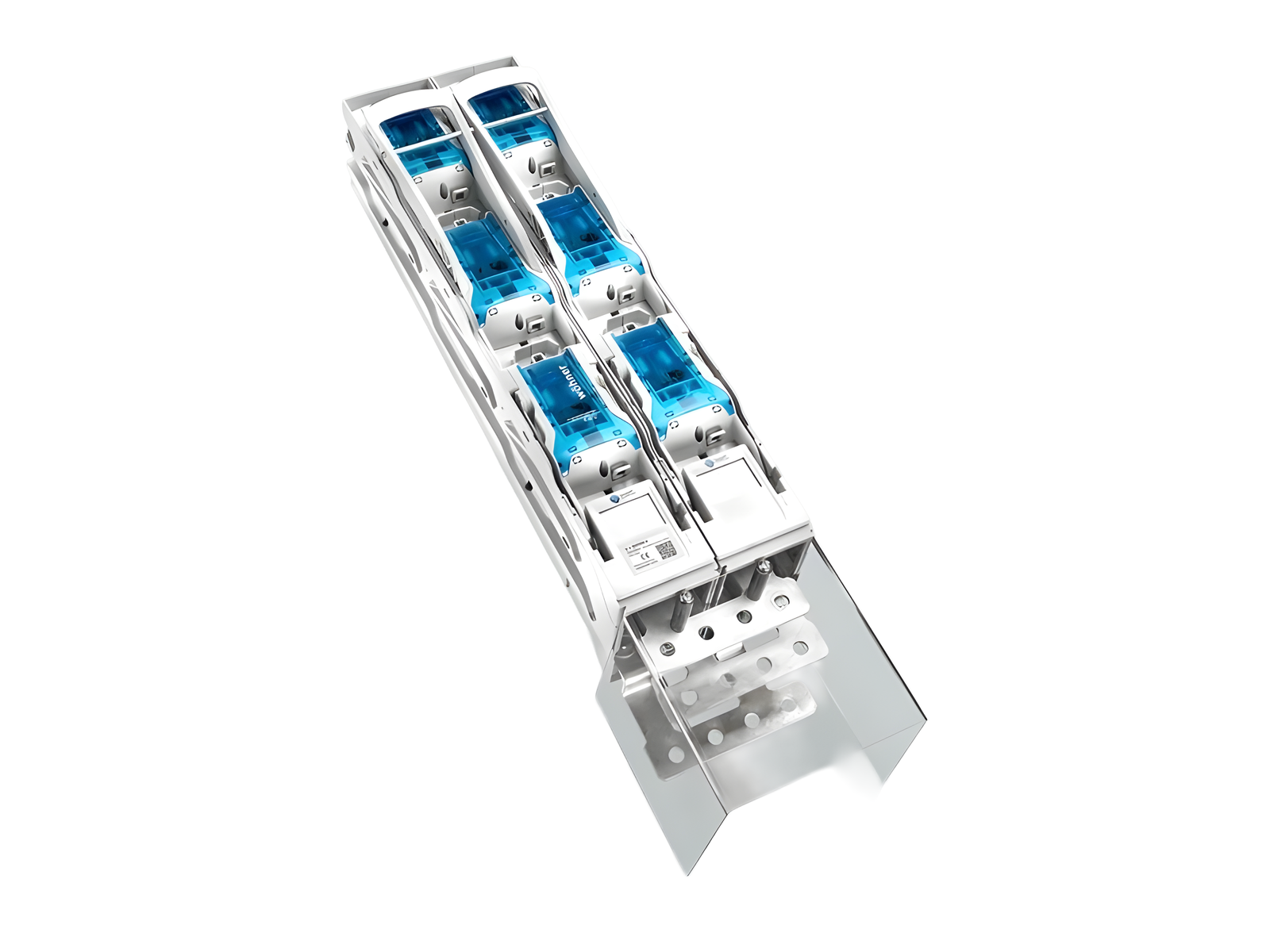

double barrette de séparation de fusibles 1250 A (33731)

The picture may show a similar product.

Description

Référence 33731 000A

QUADRON®185Power

double barrette de séparation de fusibles 1250 A

à commutation tripolaire

vis M12, avec cache borne compris

pour jeux de barres 30, 40, 60, 80, 100, 120 x 10

Système

185Power

Avantages produit

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

Groupe de produits 12
Sous-groupe 55
Dimensions de l'emballage 1
EAN 4021267337315
ECLASS 6.1 27142109
ECLASS 7.1 27142109
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Type: QU185-3/2x

Données techniques

for fuse links size: NH 3
fuse links acc. to standard: IEC / HD 60269-2
permitted power dissipation of the fuse-link: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
Courant assigné (IEC): 1250 A
Tension assignée (IEC) CA: 690 V
rated isolation voltage Ui AC: 1000 V
Tension assignée de tenue aux chocs Uimp: 8 kV
Catégorie d'emploi CA: AC-20B (690 V)
Catégorie d'emploi CC: DC-20B
max. voltage between the fuses: 800 V
visible information required: Do not switch under load.
cond. short-circuit current with fuses (AC): 50 kA
approved wth fuse links of operation class: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 243,2 W.

(The power dissipation at full load would be 380,0 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

version: connection bottom

ampacity with fuses NH3 gG 500 V AC 630 A:
- 1250 A bolt connection (it's recommended to wear gloves when operating)
- 1190 A bolt connection
- 1125 A using terminal clamp 33738 or 33740

ampacity with solid links (knives) 1000 A:
- 1550 A bolt connection
- 1350 A using terminal clamp 33738 or 33740
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP20 at front, degree of protection near terminal depends on installation
Charactéristiques mécaniques
L x H x P: 200 x 890 x 190
Poids: 1556,0 kg/100
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja
front degree of protection: IP20
degree of protection when open: IP10

Type of fastening:
can be screwed onto drilled busbar, diameter 13 mm, undrilled mounting with terminal clamp
connection:
screw connection M12, max. 4/8 cable lugs for 300 / 240mm², for more information download mounting instruction.

Points de raccordement


screw M12 :
Md 30 Nm

Application notes

Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
permitted power dissipation of the fuse-link: 48 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessoires

accessories for mounting

33738 000A
étrier de serrage CrossLink®
pour des jeux de barres avec protection CrossLink® contre les contacts accidentels
taille 1 - 3
Plus

33740 000A
étrier de serrage
etier de serrage sans protection
taille 1 - 3
Plus

covers

33758 000A
obturateur latéral
pour caches frontaux
taille 00 - 3
Plus

further accessories

33156 000
contact de signalisation
commutateur 250 V AC / 5 A, 30 V DC / 4 A
Plus

33768 000A
support avec rail de montage
pour câblage TC
taille 1 - 3
Plus

33769 000A
support de composant pour rail de montage
pour surveillance fusibles et câblage TC
taille 1 - 3
Plus

measuring transformers 333mV

37307 000A
Transformateur de mesure 600 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37296 000A
Transformateur de mesure 200 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37304 000A
Transformateur de mesure 250 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37289 000A
Transformateur de mesure 200 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37298 000A
Transformateur de mesure 400 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37305 000A
Transformateur de mesure 400 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37293 000A
Transformateur de mesure 600 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37290 000A
Transformateur de mesure 250 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37303 000A
Transformateur de mesure 200 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
on request
Plus

37292 000A
Transformateur de mesure 500 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37306 000A
Transformateur de mesure 500 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37297 000A
Transformateur de mesure 250 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37291 000A
Transformateur de mesure 400 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37299 000A
Transformateur de mesure 500 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37300 000A
Transformateur de mesure 600 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

current transformers class 1

37212 000A
transformateur de courant 200 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37213 000A
transformateur de courant 250 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37214 000A
transformateur de courant 400 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37216 000A
transformateur de courant 600 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37215 000A
transformateur de courant 500 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

current transformers class 0.5

37219 000A
transformateur de courant 200 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37220 000A
transformateur de courant 250 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37221 000A
transformateur de courant 400 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37222 000A
transformateur de courant 500 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37223 000A
transformateur de courant 600 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37232 000A
transformateur de courant 200 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37233 000A
transformateur de courant 250 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37234 000A
transformateur de courant 400 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37235 000A
transformateur de courant 500 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

current transformers class 0.5s

37226 000A
transformateur de courant 250 A / 5 A
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37227 000A
transformateur de courant 400 A / 5 A
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37228 000A
transformateur de courant 500 A / 5 A
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37229 000A
transformateur de courant 600 A / 5 A
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37236 000A
transformateur de courant 250 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37237 000A
transformateur de courant 400 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37238 000A
transformateur de courant 500 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus
