enveloppe de protection contre les contacts accidentels pour raccords longitudinaux pour barres (01482)

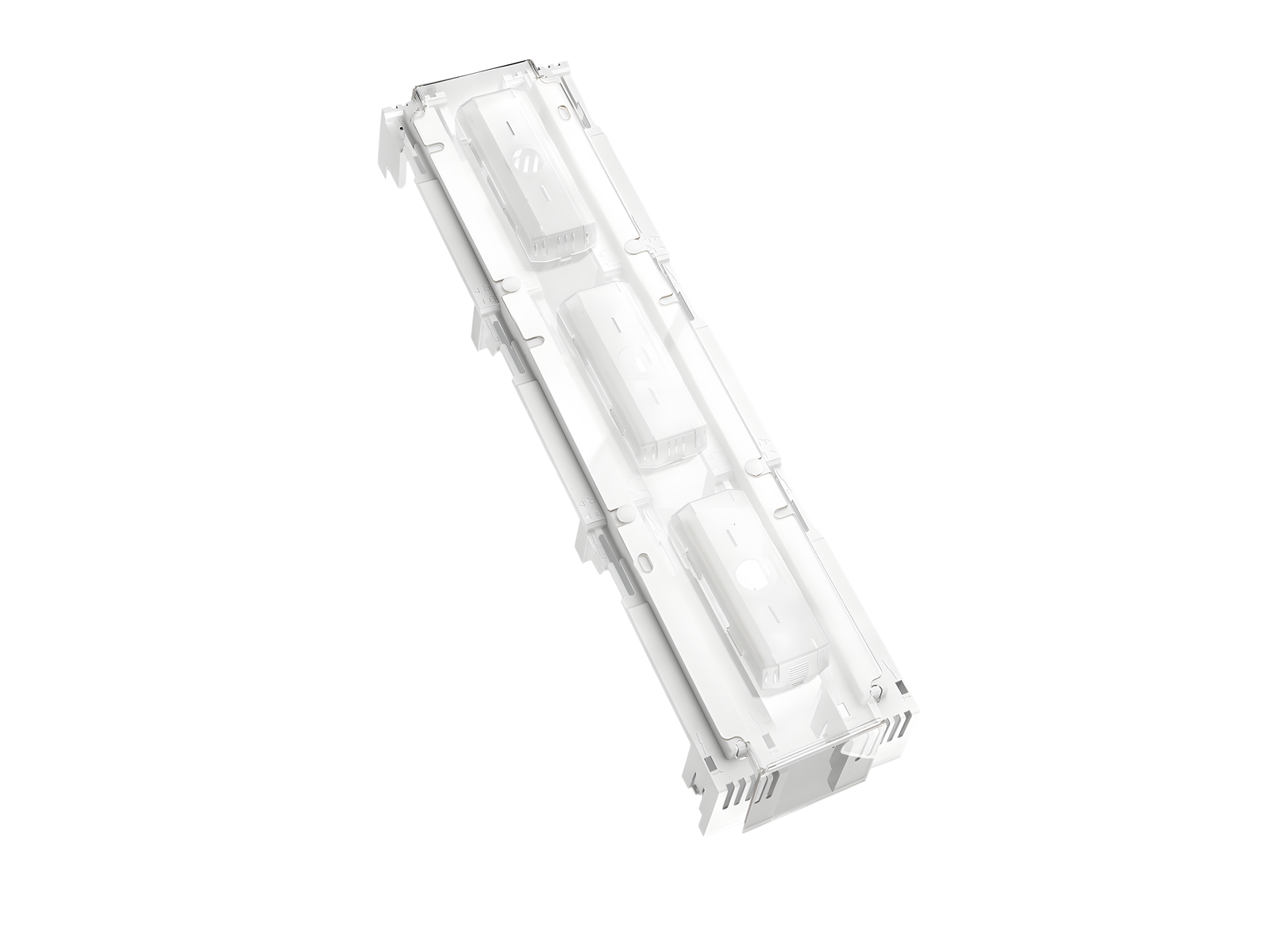

The picture may show a similar product.

Description

Référence 01482000A

enveloppe de protection contre les contacts accidentels pour raccords longitudinaux pour barres

3 pôles, montage frontal et arrière, largeur de recouvrement 115 mm

montage sur 2 supports de jeu de barres 01430 avec entraxe de 100 mm

pour jeux de barres 30, 40, 60, 80, 100, 120 x 10

Système

185Power

Groupe de produits	06
Sous-groupe	27

Dimensions de l'emballage	1
EAN	4021267014827

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002848

Homologations

Normes

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approbations

for UL feeder circuits >250V

Type: C185-C

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Details UL
Normes
UL 508

for UL feeder circuits >250V

Charactéristiques mécaniques
L x H x P:	115 x 589 x 85
Poids:	29,5 kg/100
Pôles:	3 pôles
pour jeux de barres:	30, 40, 60, 80, 100, 120 x 10

Application notes

Conseils	the 2 covers for the busbar supports are included

short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V
