Protezione per connessioni longitudinali (01482)

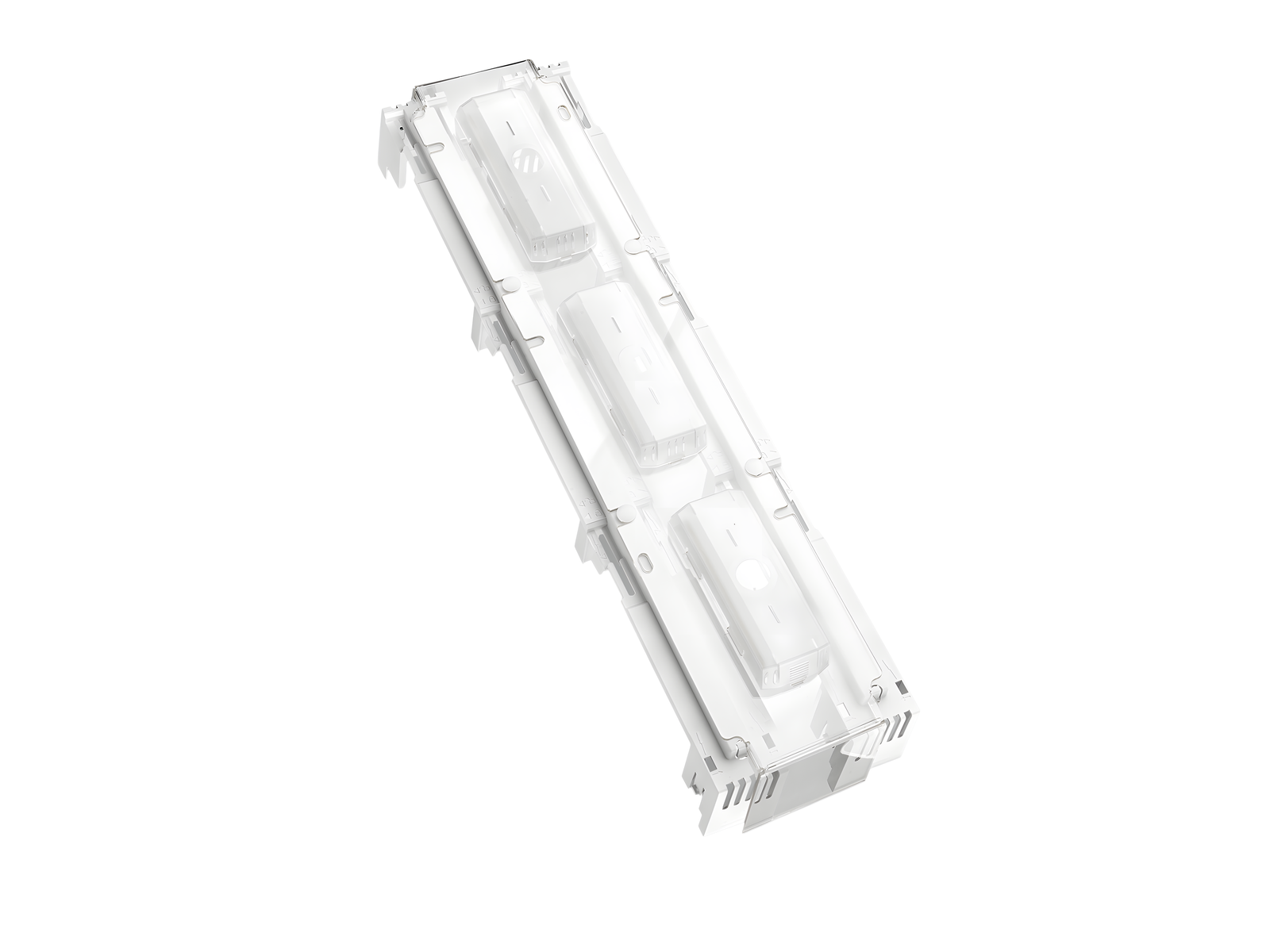

The picture may show a similar product.

Descrizione

Cod.art.: 01482000A

Protezione per connessioni longitudinali

3p, protezione frontale e posteriore, largh. 115 mm

montaggio su 2 supporti barre 01430 con distanza (centro supporti) di 100 mm

per barre 30, 40, 60, 80, 100, 120 x 10

Montaggio

185Power

gruppo di prodotto	06
sottogruppo prodotto	27

pz/ conf.	1
EAN	4021267014827

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002848

Certificazioni

Norme

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Omologazioni

for UL feeder circuits >250V

type no.: C185-C

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Details UL
Norme
UL 508

for UL feeder circuits >250V

Valori meccanici
L x A x P:	115 x 589 x 85
peso:	29.5 kg/100
Poli:	3 poli
per barre:	30, 40, 60, 80, 100, 120 x 10

Application notes

Avvisi e consigli	the 2 covers for the busbar supports are included

short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V
