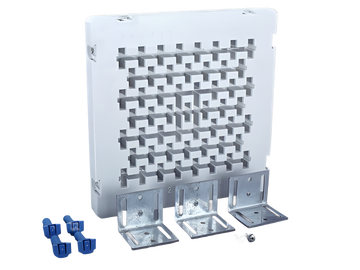

support de jeu de barres à 3 pôles, centre (35001)

The picture may show a similar product.

Description

Référence 35001000

support de jeu de barres à 3 pôles, centre

pour jeux de barres 30 x 10, double-T and triple-T section

Système

centre feed unit

Groupe de produits	11
Sous-groupe	15

Dimensions de l'emballage	1
EAN	4021267350017

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

for UL feeder circuits >250V

Type: Z1140-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

Charactéristiques mécaniques
L x H x P:	30 x 300 x 300
Poids:	458,0 kg/100
Pôles:	3 pôles
pour jeux de barres:	30 x 10, double-T and triple-T section

Application notes

Conseils	The scope of delivery includes fastening brackets, fastening screws and holders for covers.


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

35017000
cache supplémentaire
pour alimentation centrale
Plus

Usage

35008000
support de jeu de barres, latéral
pour jeux de barres: 30 x 10, double-T and triple-T section
Plus
