Supporto per barre, centrale, 3p (35001)

The picture may show a similar product.

Descrizione

Cod.art.: 35001000

Supporto per barre, centrale, 3p

per barre 30 x 10, con profilo doppia T e tripla T

Montaggio

centre feed unit

gruppo di prodotto	11
sottogruppo prodotto	15

pz/ conf.	1
EAN	4021267350017

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Certificazioni

Norme

IEC 61439-1:2020

UL 508

Omologazioni

for UL feeder circuits >250V

type no.: Z1140-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Omologazione CCC : no certification required

Dati tecnici

Details IEC
Norme
IEC 61439-1:2020

Electrical data IEC
tensione nominale (IEC) AC:	690 V

tensione nominale di isolamento U_i AC:	1000 V
tensione di picco U_imp:	8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0.0 W.

(The power dissipation at full load would be 0.0 W.)

Details UL
Norme
UL 508

for UL feeder circuits >250V

Electrical data UL
tensione nominale (UL) AC:	600 V
frequenza nominale (UL):	50 / 60 Hz

Valori meccanici
L x A x P:	30 x 300 x 300
peso:	458.0 kg/100
Poli:	3 poli
per barre:	30 x 10, con profilo doppia T e tripla T

Application notes

Avvisi e consigli	The scope of delivery includes fastening brackets, fastening screws and holders for covers.


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Addizionali metalli

3D and 2D data in a wide range of formats

Downloads

| Riferimenti normativi e tecnici generici

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Scheda tecnica prodotto (pdf)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accessori

35017000

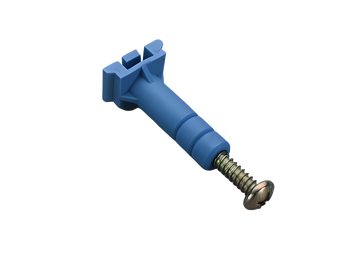

Fissaggi aggiuntivi per copertura
per unità di allaciamento
Di Più

Usage

35008000

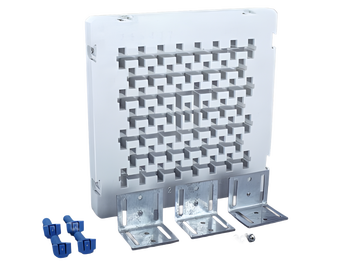

Supporto per barre, esterno, 3p /4p
per barre: 30 x 10, con profilo doppia T e tripla T
Di Più
